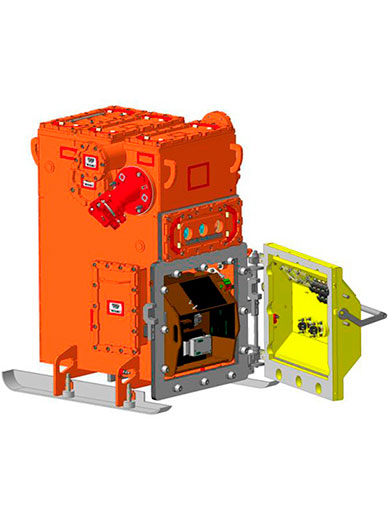

Распределительное устройство КРУВ-10М-ОТ-УХЛ5-ВВ

Назначение КРУВ-10М-ОТ-УХЛ5-ВВ

Распределительное устройство используется для организации распределения электроэнергии и коммутации присоединений в сетях среднего напряжения. КРУВ может применяться в составе распределительных установок промышленных объектов, где требуется надёжное управление электрическими цепями и защита оборудования.

В зависимости от исполнения шкаф может использоваться для вводных, отходящих и секционных присоединений. Состав установленной аппаратуры определяется назначением конкретной ячейки, параметрами электрической сети и требованиями к системе релейной защиты и автоматики.

Конструкция распределительного устройства

Конструкция шкафа КРУ предусматривает разделение внутреннего пространства на отдельные функциональные отсеки. В состав шкафа с выключателем входят корпус, выкатной элемент и релейный шкаф. Корпус выполнен в виде жёсткой металлической конструкции и разделён перегородками на отсеки для размещения основных элементов распределительного устройства.

Внутри шкафа размещаются сборные шины, элементы главной цепи, коммутационная аппаратура, трансформаторы тока и другие компоненты в соответствии с конкретной схемой исполнения. Для подключения силовых кабелей предусматриваются соответствующие кабельные заделки и вводы.

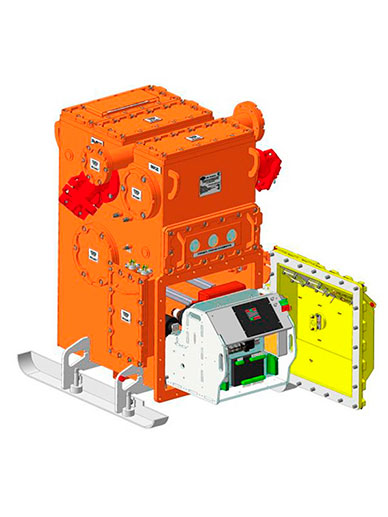

Важной частью конструкции является выкатной элемент. Он предназначен для размещения коммутационной аппаратуры и может перемещаться между рабочим, контрольным и ремонтным положениями. В рабочем положении главные и вспомогательные цепи обеспечивают нормальную работу шкафа. В контрольном положении главные цепи разомкнуты, а вспомогательные цепи остаются подключёнными. В ремонтном положении выкатной элемент выведен из корпуса шкафа, при этом главные и вспомогательные цепи разомкнуты.

Перемещение выкатного элемента между положениями осуществляется с помощью механизма вкатывания. Для перемещения между ремонтным и контрольным положениями используется редукторный механизм, позволяющий перемещать выкатной элемент внутри корпуса шкафа.

Релейная защита и автоматика

Релейный шкаф предназначен для размещения аппаратуры защиты, управления, сигнализации, измерительных приборов и элементов вспомогательных цепей. Состав и тип устанавливаемого оборудования определяются схемой соединений конкретного шкафа. Электрическая связь между выкатным элементом и релейным шкафом осуществляется через штепсельные разъёмы.

КРУВ-10М-ОТ-УХЛ5-ВВ может комплектоваться микроконтроллерными и релейными устройствами защиты и автоматики. В зависимости от исполнения оборудование способно выполнять функции максимальной токовой защиты, дуговой защиты и других видов защиты электрических цепей.

Для интеграции оборудования в системы диспетчерского контроля может использоваться интерфейс RS-485 с протоколом Modbus RTU. Это позволяет организовать обмен данными между системой защиты и автоматики и внешними устройствами управления.

Вакуумный выключатель

В качестве коммутационного аппарата в КРУВ-10М-ОТ-УХЛ5-ВВ используется вакуумный выключатель. Вакуумная технология предусматривает гашение электрической дуги, возникающей при размыкании контактов, в вакуумной камере.

Вакуумный выключатель обеспечивает коммутацию силовых цепей и отключение токов при возникновении аварийных режимов. Конкретные параметры выключателя определяются исполнением распределительного устройства.

Заземление и безопасность эксплуатации

Конструкция КРУ предусматривает элементы защитного заземления выкатного элемента и корпуса шкафа. Надёжное электрическое соединение выкатного элемента с заземлённым корпусом обеспечивается специальными контактными элементами, установленными с обеих сторон шкафа.

При соответствующем исполнении шкаф может комплектоваться заземляющим разъединителем. Его конструкция обеспечивает электрическое соединение фаз с заземлёнными частями шкафа при включении. Для предотвращения ошибочных действий предусмотрены механические блокировки и фиксаторы положений.

В конструкции шкафов КРУ также могут применяться средства локализации повреждений при возникновении электрической дуги внутри шкафа. Конкретный состав и тип устройств аварийной защиты зависит от исполнения оборудования.

Основные технические характеристики

1. Наименование: распределительное устройство КРУВ-10М-ОТ-УХЛ5-ВВ;
2. тип оборудования: комплектное распределительное устройство;
3. номинальное напряжение: до 10 кВ;
4. тип выключателя: вакуумный;
5. номинальный ток: до 1000 А;
6. номинальный ток отключения: 20 кА;
7. ток электродинамической стойкости: до 52 кА;
8. ток термической стойкости: до 20 кА;
9. степень защиты: IP54;
10. климатическое исполнение: УХЛ5;
11. интерфейс передачи данных: RS-485 Modbus RTU;
12. габаритные размеры: 1190 × 1409 × 1134 мм;
13. масса ячейки: около 850 кг.

КРУВ-10М-ОТ-УХЛ5-ВВ предназначено для применения в составе распределительных устройств и систем электроснабжения, где требуется коммутация электрических цепей, защита оборудования и организация управления присоединениями. Конкретная комплектация определяется назначением ячейки, параметрами электрической сети и требованиями к системе защиты и автоматики.

Стоимость, наличие и комплектацию КРУВ-10М-ОТ-УХЛ5-ВВ уточняйте у специалистов.
