Полюс выключателя ВМГ-133
Полюс выключателя ВМГ-133
Полюс выключателя ВМГ-133

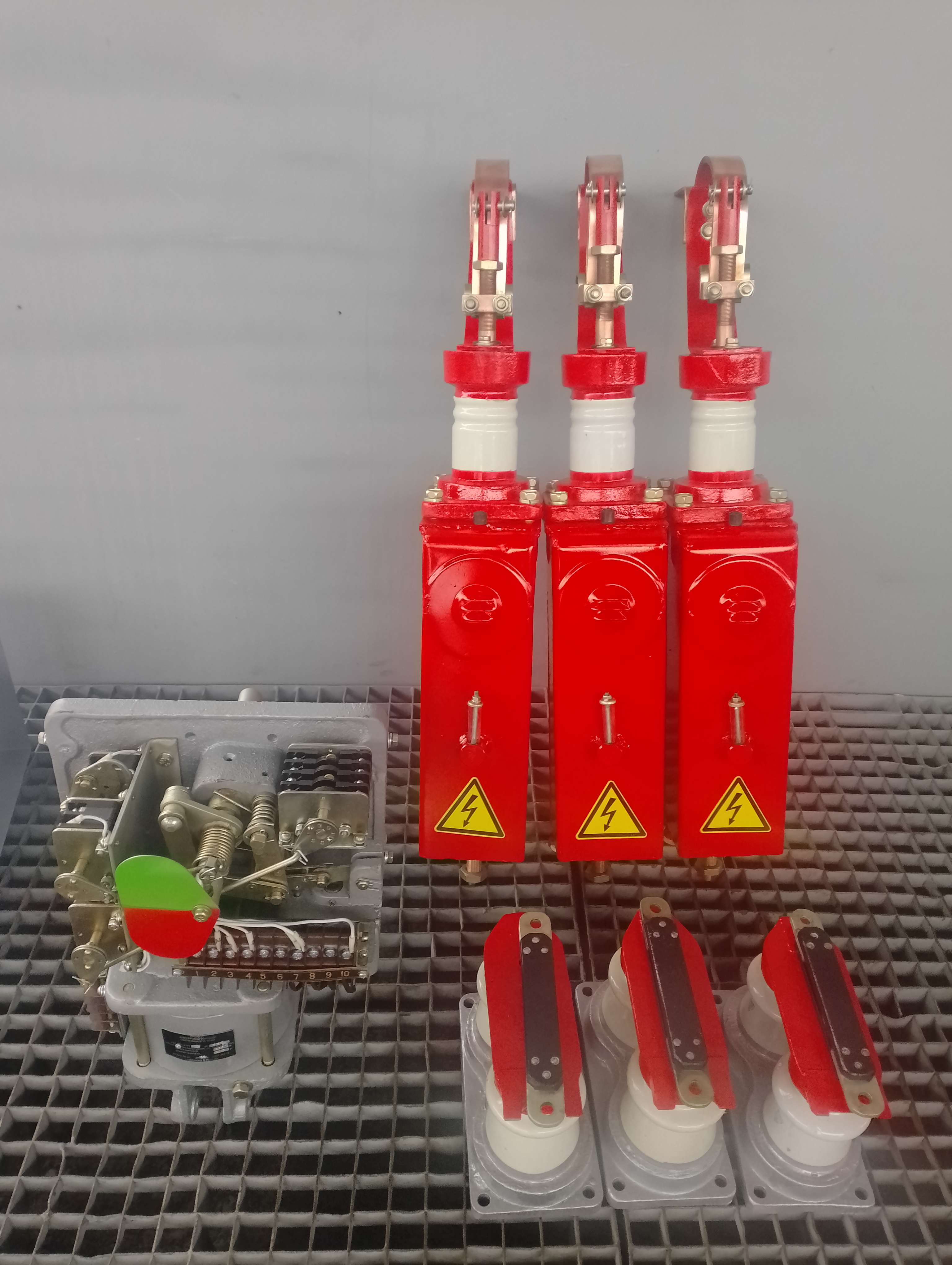

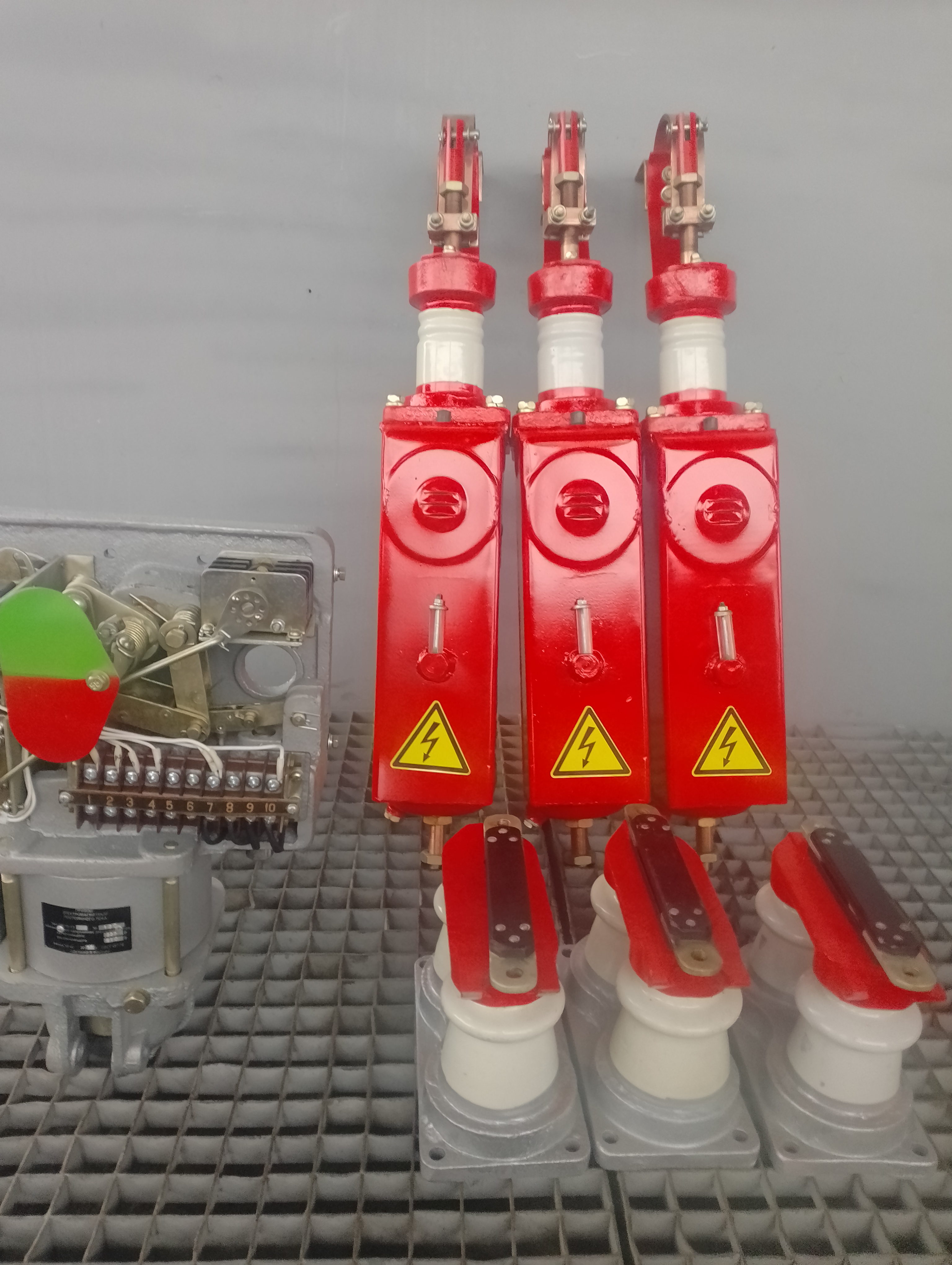

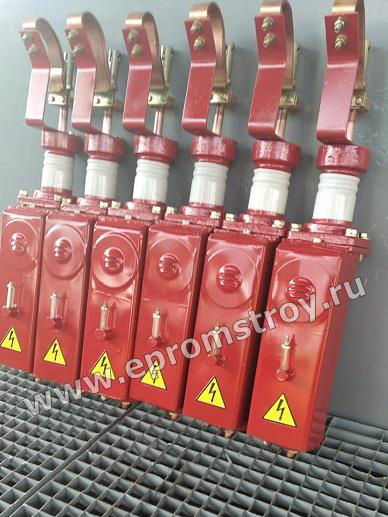

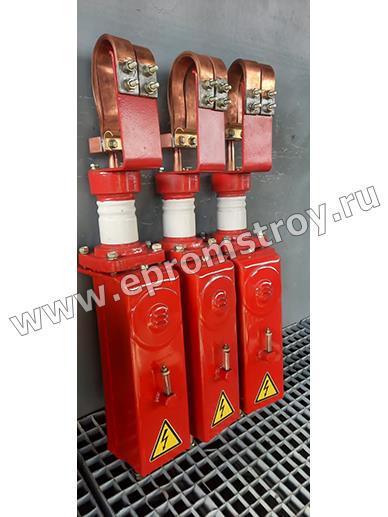

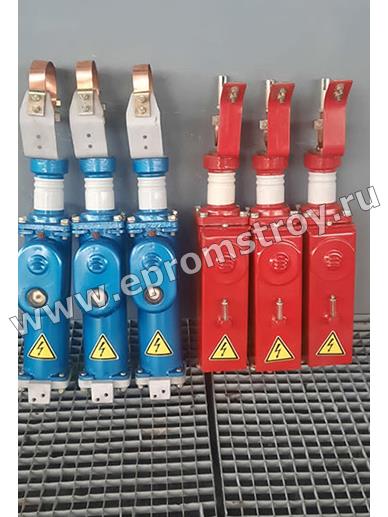

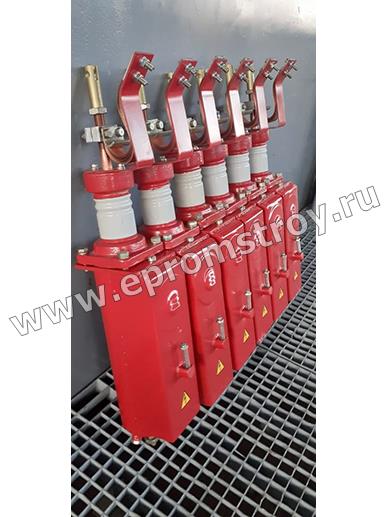

в наличииПолюс к масляному выключателю ВМГ-133.
Устройство полюса выключателя ВМГ-10
Основной частью полюса является сварной металлический цилиндр. Цилиндр снабжен маслоотделителем и дополнительным резервуаром. В основном цилиндре установлен нижний бакелитовый цилиндр, дугогасительная камера и верхний бакелитовый цилиндр. Основной цилиндр закрыт фланцем с проходным изолятором, на дне основного цилиндра укреплен неподвижный розеточный контакт (розетка). Через проходной изолятор цилиндра проходит подвижный токоведущий стержень. На дне цилиндра расположен маслоспускной болт.
Полюсы на 630 и 1000А имеют одинаковые токоведущие стержни и розеточные контакты. Токопровод у них отличается размерами колодки и числом гибких связей (на полюс 630А — 1 шт., на полюс 1000А — 2шт.).
|
Техническая характеристика |
Значение |
|
1. Номинальное напряжение, кВ |
10 |
|
2. Наибольшее рабочее напряжение, кВ |
11,5 |
|
3. Номинальный ток, А |
630, 1000 |
|
4. Номинальный ток отключения, кА |
20 |
|
5. Предельный сквозной ток, кА: |
|
|
а) начальное эффективное значение периодической составляющей |
20 |
|
б) амплитудное значение |
52 |
|
6. Ток термической устойчивости для промежутка времени, кА: 1 сек 5 сек 10 сек |
30 20 14 |
|
7. Масса полюса выключателя без масла, кг |
23…28 |
|
8. Масса масла, кг |
3 |
