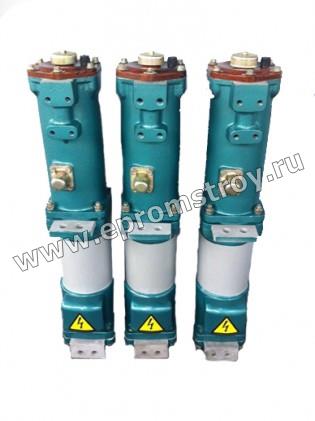

Основной частью полюса выключателя ВПМ-10 является цилиндр. Каждый полюс имеет по две скобы для крепления к опорным изоляторам, резервуар с маслоотделителем, маслоналивную пробку и маслоуказатель. Внутри цилиндра расположены изоляционные цилиндры, между которыми установлена дугогасительная камера. В верхней части цилиндра укреплен проходной изолятор с целью изолирования стержня (подвижного контакта) от цилиндра, электрически связанного с неподвижным розеточным контактом. На головке проходного изолятора закреплена скоба для присоединения к ней шин и гибкой связи с колодкой, надеваемой на подвижный контактный стержень. Последний имеет в нижней части съемный наконечник, а в верхней части - скобу для соединения контактного стержня с изолирующим рычагом.
Полюсы на 630 и 1000А имеют одинаковые контактные стержни и розеточные контакты, а отличаются числом гибких связей (на полюс выключателя 630А - 1 шт., а на 1000А - 2 шт.) и размерами колодок. Розеточный контакт, расположенный в нижней крышке полюса выключателя, состоит из пяти ламелей, соединенных через гибкие связи с нижней крышкой. В нижней крышке имеется маслоспускной болт.
Техническая характеристика |
Значение |
1. Номинальное напряжение, кВ |
10 |
2. Наибольшее рабочее напряжение, кВ |
12 |
3. Номинальный ток, А |
630, 1000 |
4. Номинальный ток отключения, кА |
20 |
5. Предельный сквозной ток, кА: |
|
а) начальное эффективное значение периодической составляющей |
20 |
б) амплитудное значение |
52 |
6. Предельный ток термической устойчивости для промежутка времени 4с, кА |
20 |
7. Масса полюса выключателя без масла, кг |
18…20 |
8. Масса масла, кг |
1,5 |
