Выключатель ВПМП-10
Выключатель ВПМП-10
Выключатель ВПМП-10
в наличииВыключатели типа ВПМП-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями осуществляется пружинными приводами типа ППО-10 (ППВ-10).
Структура условного обозначения выключателя ВПМП-10
пример: выключатель ВПМП-10-20/630, ВПМП-10-20/1000
В – выключатель.
П – подвесное исполнение полюсов
М – масляный.
П – пружинный привод
10 – номинальное напряжение, кВ.
20 - номинальный ток отключения, кА.
630; 1000 – номинальный ток, А.
Принцип работы выключателя ВПМП-10
Принцип работы выключателя основан на гашении дуги, возникающей при размыкании контактов, потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры горения дуги. Этот поток получает определённое направление в специальном дугогасительном устройстве, размещённом в зоне горения дуги.
Конструкция выключателя ВПМП-10

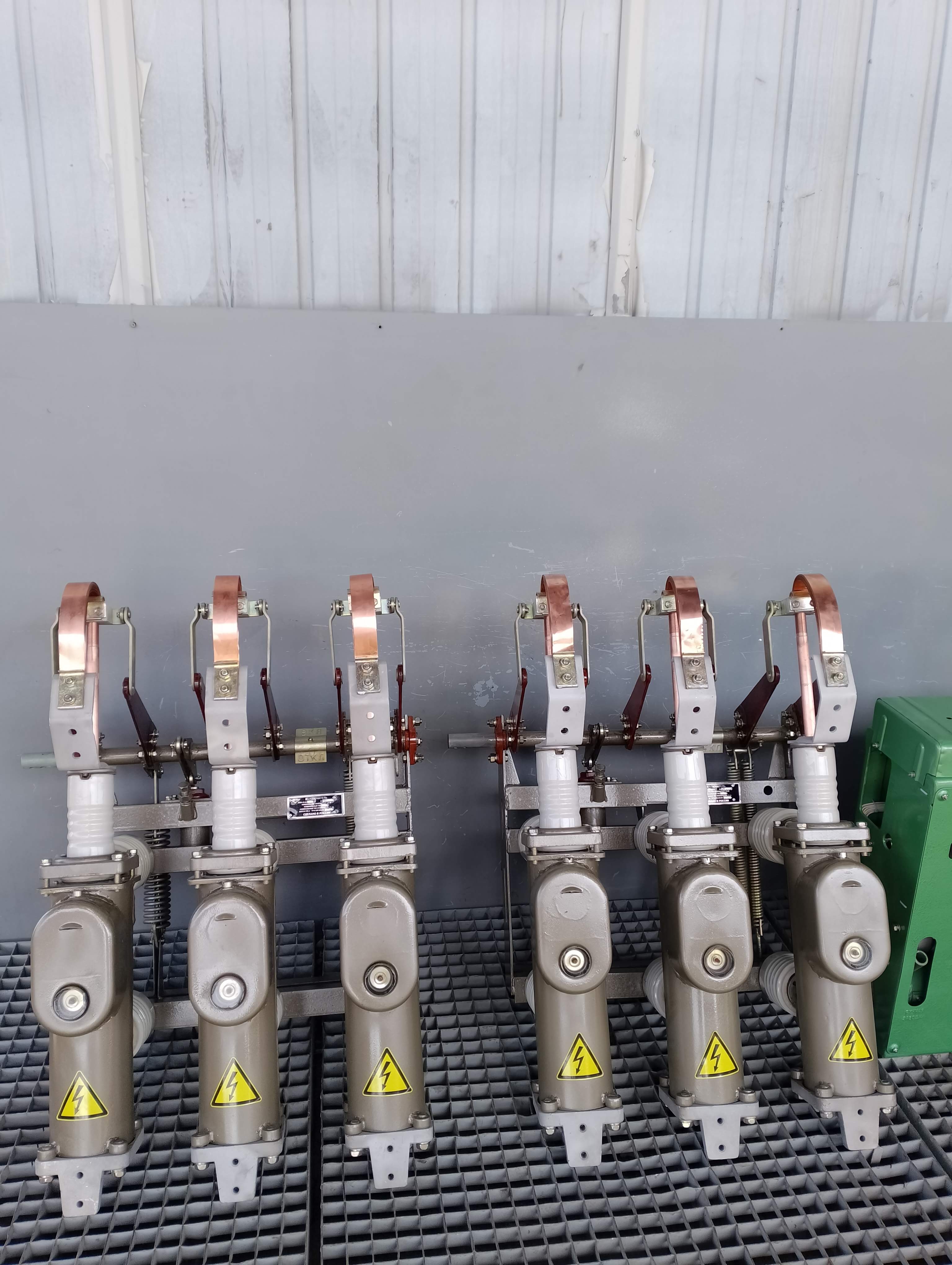

Выключатель ВПМП-10 является трехполюсным выключателем, полюсы которого изоляторами соединены с общей заземляемой рамой. Внутри рамы расположены главный вал с рычагами, отключающие пружины, масляный и пружинный демпферы. Каждый полюс имеет изоляционную тягу, соединенную с валом.
Каждый полюс крепится к раме на двух опорных фарфоровых изоляторах, имеющих эластичное крепление арматуры, что повышает их механическую стойкость.

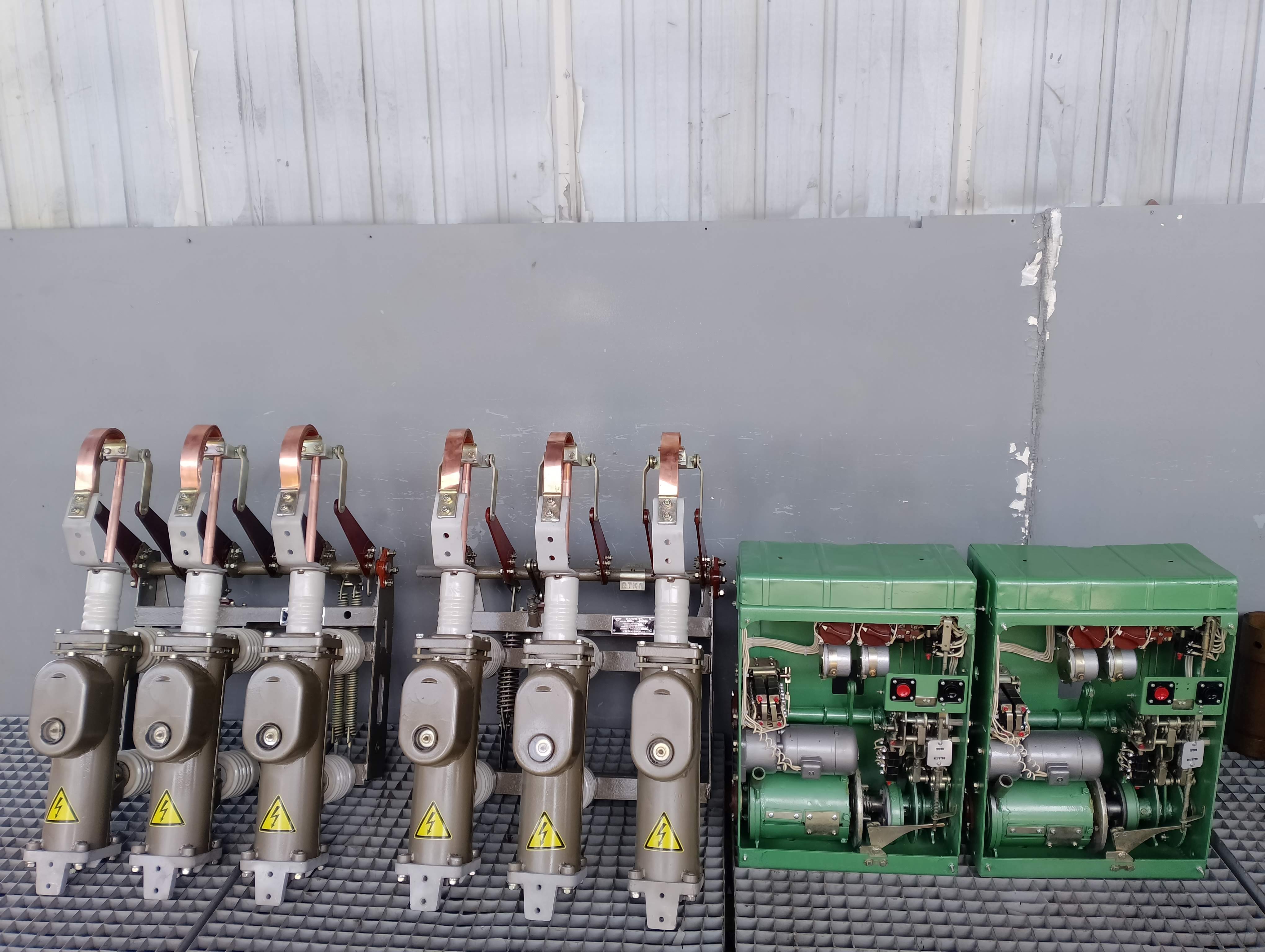

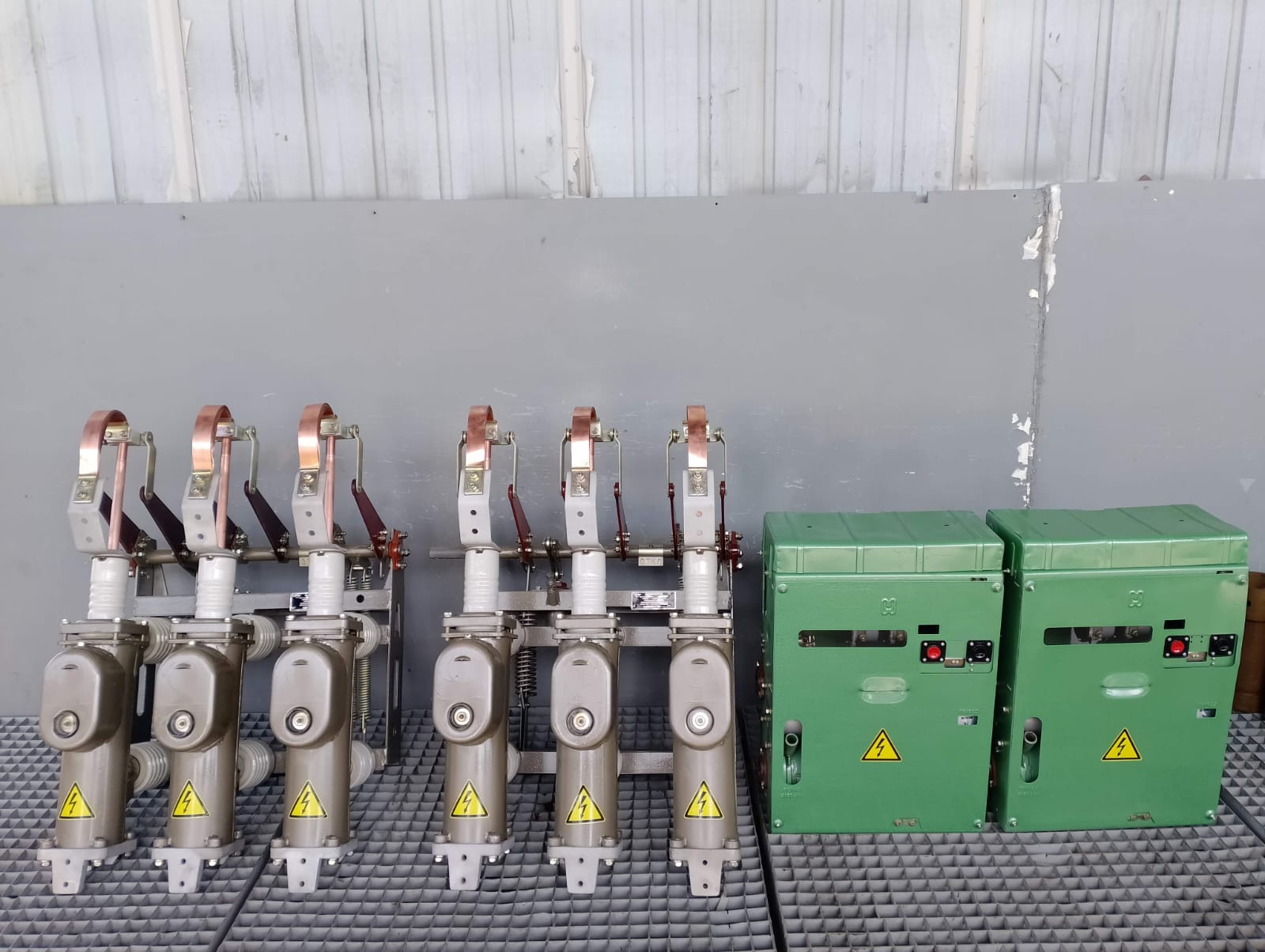

Включение выключателя происходит за счёт энергии пружинного привода ППО-10, а отключение – за счёт энергии отключающих пружин выключателя.
Для подсоединения выключателя к приводу на валу установлен специальный рычаг или в средней части вала приварен рычаг. В зависимости от этого возможно боковое или среднее присоединение привода.
|
Техническая характеристика |
Значение |
|
1. Номинальное напряжение, кВ |
10 |
|
2. Наибольшее рабочее напряжение, кВ |
12 |
|
3. Номинальный ток, А |
630, 1000 |
|
4. Номинальный ток отключения, кА |
20 |
|
5. Предельный сквозной ток, кА: |
|
|
а) начальное эффективное значение периодической составляющей |
20 |
|
б) амплитудное значение |
52 |
|
6. Предельный ток термической устойчивости для промежутка времени 4 с, кА |
20 |
|
7. Собственное время отключения выключателя с приводом, с, не более |
0,12 |
|
8. Время отключения (до погасания дуги) выключателя с приводом, с, не более |
0,14 |
|
9. Собственное время включения выключателя с приводом, с |
0,3 |
|
10. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с |
0,5 |
|
11. Масса выключателя (без масла), кг |
120…135 |
|
12. Масса масла, кг |
4,5 |
