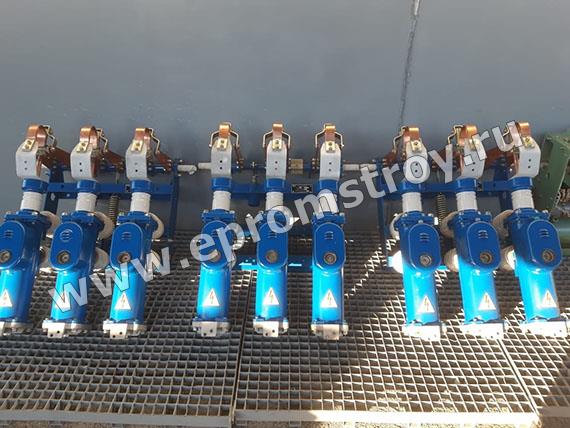

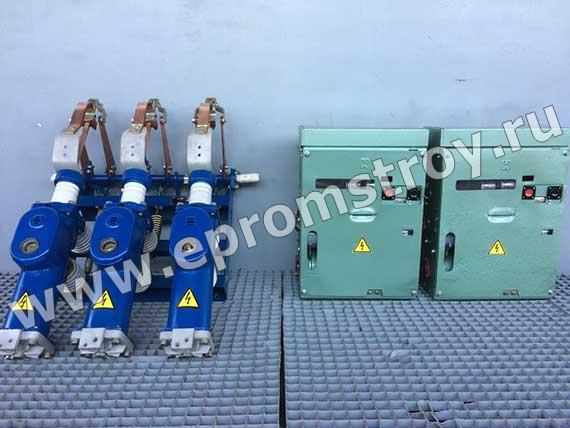

Выключатели типа ВМГП-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями осуществляется пружинными приводами типа ППО-10 (ППВ-10).

Структура условного обозначения выключателя ВМГП-10

пример: выключатель ВМГП-10-630-20, ВМГП-10-1000-20

В – выключатель.

М – масляный.

Г – горшковый.

П – пружинный привод

10 – номинальное напряжение, кВ.

630; 1000 – номинальный ток, А.

20 - номинальный ток отключения, кА.

Устройство масляного выключателя ВМГП-10

Выключатель состоит из трех полюсов закрепленных на сварной раме.

Основной частью полюса выключателя ВМГП-10 является сварной металлический цилиндр.

Каждый полюс имеет по две скобы для крепления к опорным изоляторам, дополнительный резервуар, маслоотделитель, маслоналивную пробку и маслоуказатель. Внутри цилиндра расположены изоляционные цилиндры и, между которыми устанавливается дугогасительная камера. В верхней части цилиндра укрепляется проходной изолятор с целью изолирования стержня (подвижного контакта) от цилиндра, электрически связанного с неподвижным розеточным контактом. Устройство проходного изолятора аналогично проходному изолятору в выключателе ВМГ-133.

Нижняя часть цилиндра закрывается съемным с усиленным розеточным контактом. Розеточный контакт состоит из пяти ламели, соединенных через гибкие связи с дном.

Давление ламелей на токоведущий стержень создается пружинами, расположенными внутри латунного кольца. В дне имеется маслоспускная пробка.

Подвижный контактный стержень состоит из самого стержня и колодки, к торцу которой крепятся гибкие связи. В верхней части стержня имеется наконечник, служащий для соединения контактного стержня с изолирующим рычагом. Выключатели на 630 и 1000А имеют одинаковые токоведущие стержни и розеточные контакты. Токопровод у них отличается размерами колодки и числом гибких связей (на полюс 630А — 1 шт., на полюс 1000А — 2шт.).

Приводной механизм выключателя состоит из вала с приваренными к нему двуплечим коротким рычагом, тремя рычагами и тремя большими изоляционными рычагами. К малым плечам рычагов боковых полюсов прикреплены две отключающие пружины, среднего полюса — буферная пружина.

Двуплечий рычаг с роликами на концах приварен на валу выключателя между боковым и средним полюсами и предназначен для ограничения включенного и отключенного положений выключателя. При включении выключателя один из роликов подходит к болту-упору, при отключении другой ролик упирается в стержень масляного буфера. Для передачи движения от вала выключателя к контактному стержню большие плечи рычагов, выполненные из изоляционного материала, соединены с токоведущими стержнями при помощи серьги.

Для подсоединения выключателя к приводу на валу установлен специальный рычаг или в средней части вала приварен рычаг. В зависимости от этого возможно боковое или среднее присоединение привода.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальный ток, А

630, 1000

4. Номинальный ток отключения, кА

20

5. Предельный сквозной ток, кА:

      а)  начальное эффективное значение периодической

     составляющей

20

      б)  амплитудное значение

52

6. Предельный ток термической устойчивости для промежутка времени 4 с, кА

20

7. Собственное время включения выключателя с приводом, с

0,3

8. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с

0,5

9. Масса выключателя (без масла), кг

120…135

10. Масса масла, кг

4,5
