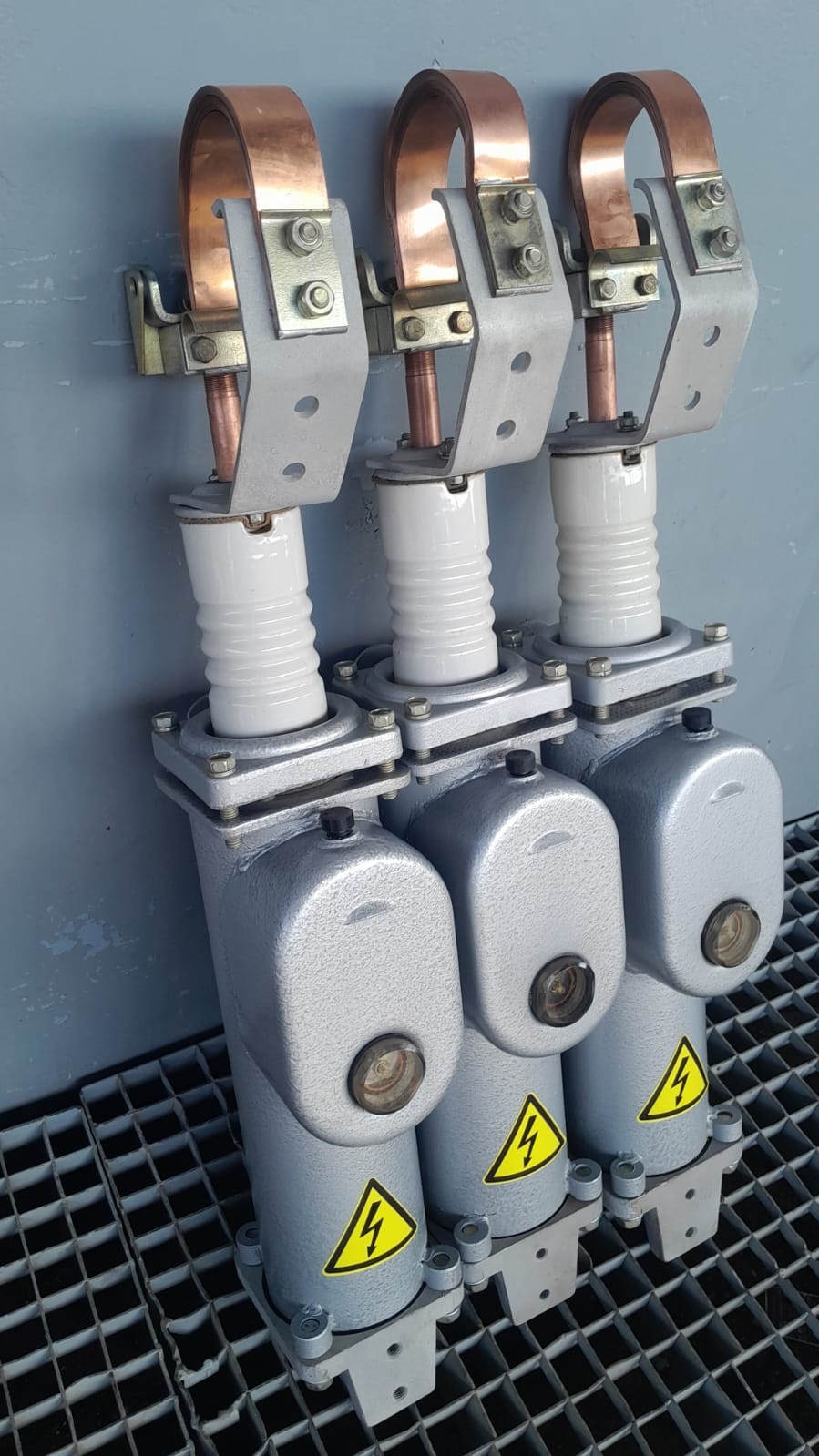

Полюс выключателя ВМГ-10
Полюс выключателя ВМГ-10
Устройство полюса выключателя ВМГ-10
Основной частью полюса выключателя ВМГ-10 является сварной металлический цилиндр.
Каждый полюс имеет по две скобы для крепления к опорным изоляторам, дополнительный резервуар, маслоотделитель, маслоналивную пробку и маслоуказатель. Внутри цилиндра расположены изоляционные цилиндры и, между которыми устанавливается дугогасительная камера. В верхней части цилиндра укрепляется проходной изолятор с целью изолирования стержня (подвижного контакта) от цилиндра, электрически связанного с неподвижным розеточным контактом. Устройство проходного изолятора аналогично проходному изолятору в выключателе ВМГ-133.
Нижняя часть цилиндра закрывается съемным с усиленным розеточным контактом. Розеточный контакт состоит из пяти ламели, соединенных через гибкие связи с дном.
Давление ламелей на токоведущий стержень создается пружинами, расположенными внутри латунного кольца. В дне имеется маслоспускная пробка.
Подвижный контактный стержень состоит из самого стержня и колодки, к торцу которой крепятся гибкие связи. В верхней части стержня имеется наконечник, служащий для соединения контактного стержня с изолирующим рычагом.
Полюсы на 630 и 1000А имеют одинаковые токоведущие стержни и розеточные контакты. Токопровод у них отличается размерами колодки и числом гибких связей (на полюс 630А — 1 шт., на полюс 1000А — 2шт.).
|
Техническая характеристика |
Значение |
|
1. Номинальное напряжение, кВ |
10 |
|
2. Наибольшее рабочее напряжение, кВ |
12 |
|
3. Номинальный ток, А |
630, 1000 |
|
4. Номинальный ток отключения, кА |
20 |
|
5. Предельный сквозной ток, кА: |
|
|
а) начальное эффективное значение периодической составляющей |
20 |
|
б) амплитудное значение |
52 |
|
6. Предельный ток термической устойчивости для промежутка времени 4с, кА |
20 |
|
7. Масса полюса выключателя без масла, кг |
18…20 |
|
8. Масса масла, кг |
1,5 |
