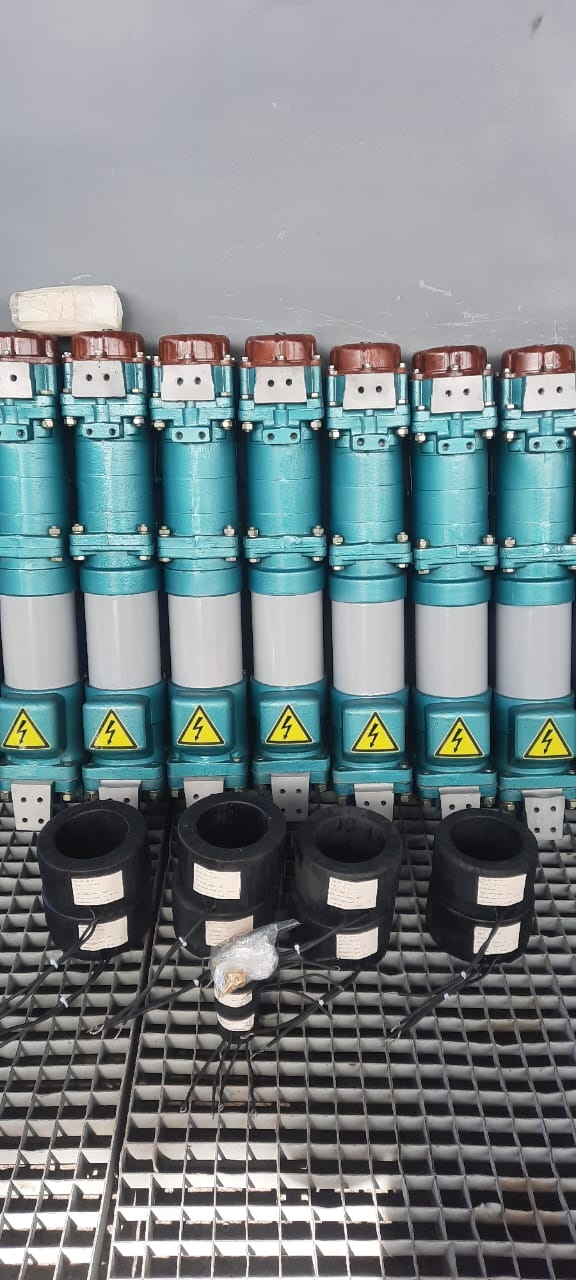

Полюс выключателя ВМПЭ-10

Полюс выключателя ВМПЭ-10

Полюс выключателя ВМПЭ-10
Полюс выключателя ВМПЭ-10
Полюс выключателя ВМПЭ-10

Полюс выключателя ВМПЭ-10

в наличии

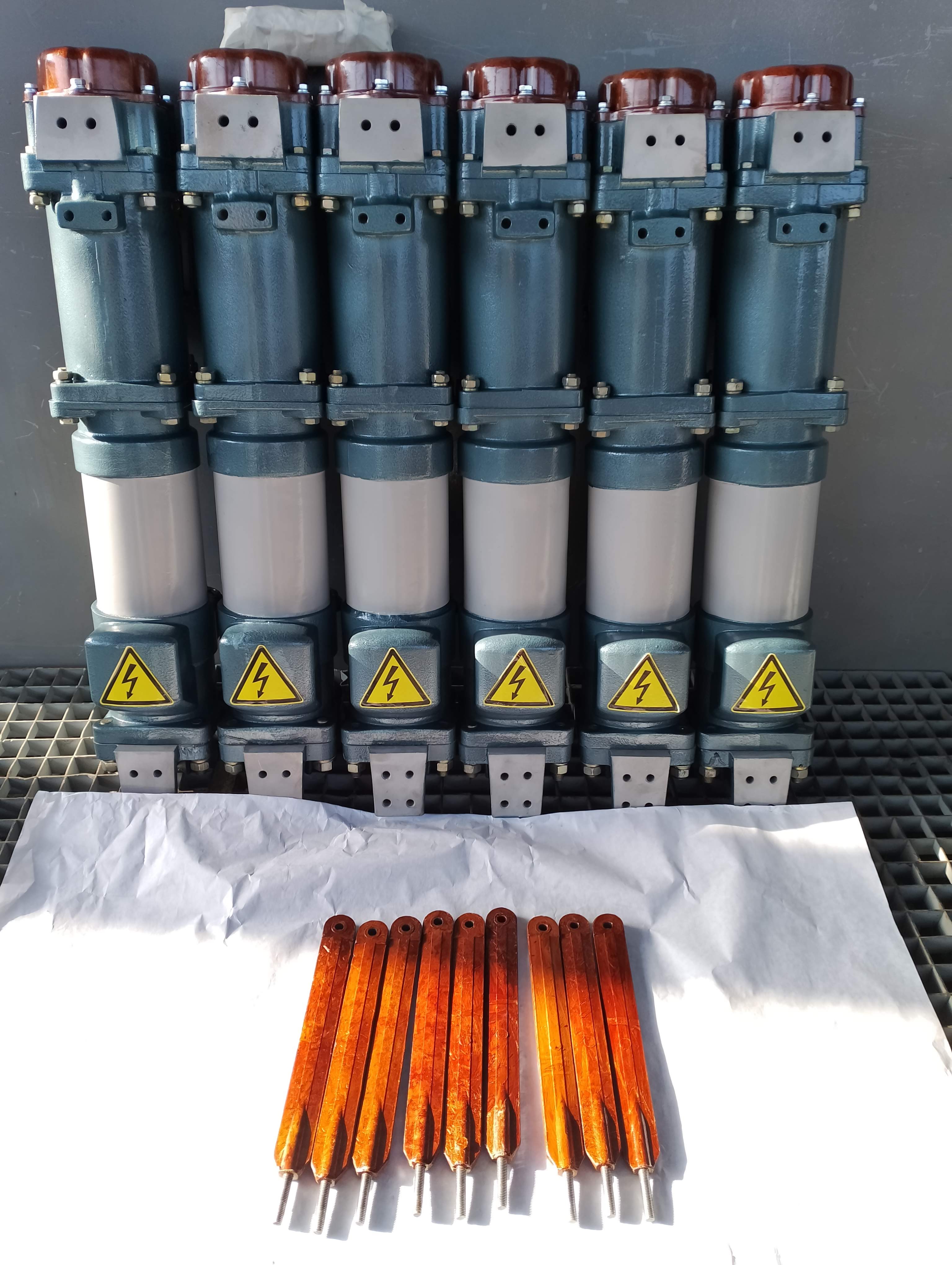

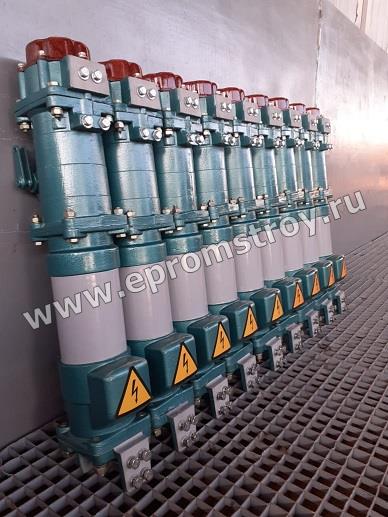

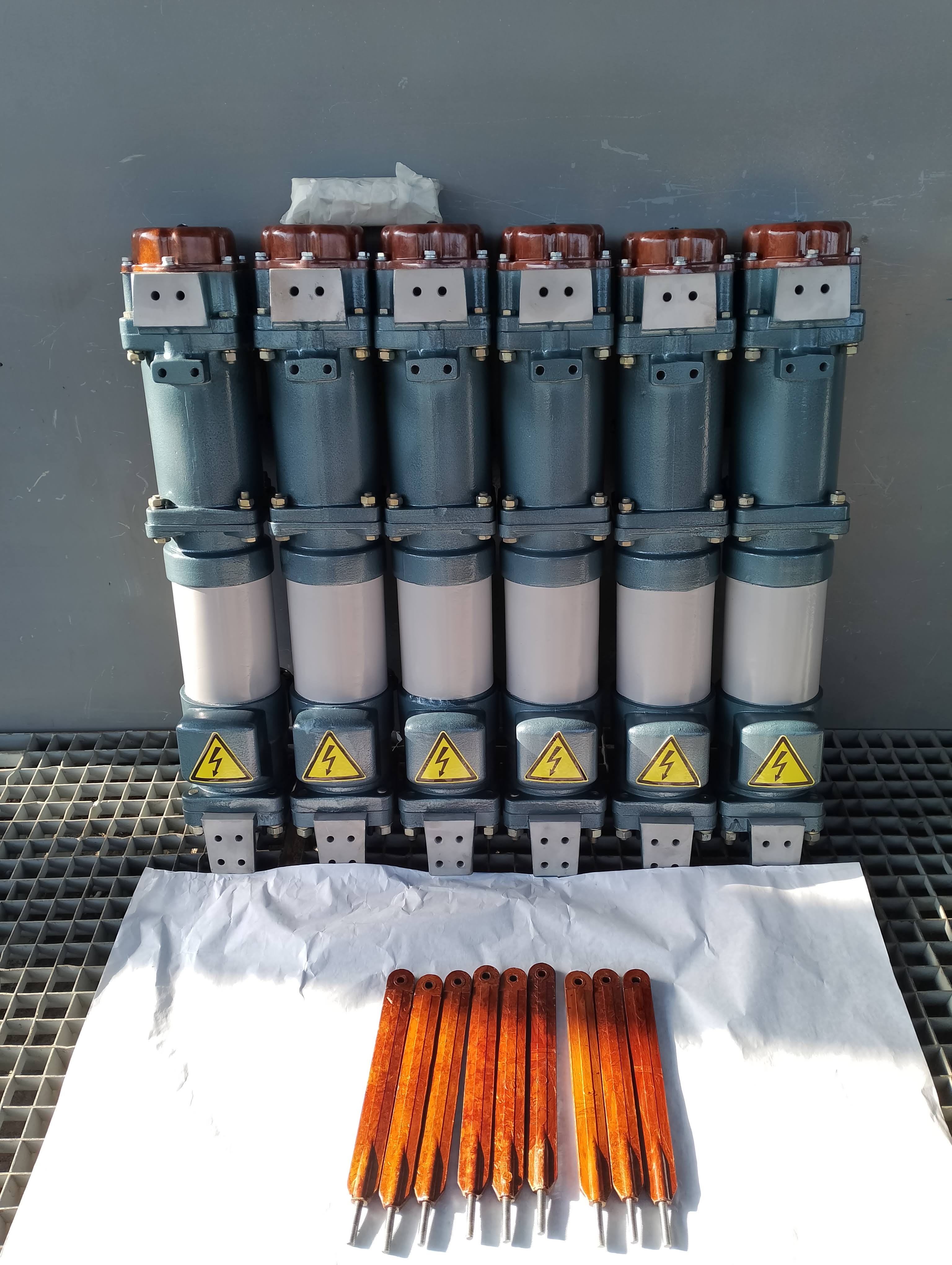

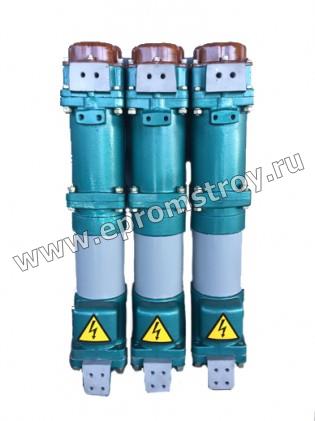

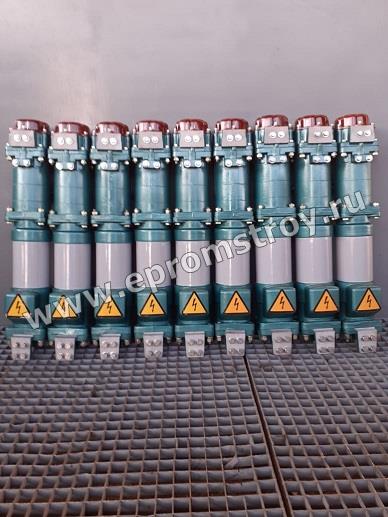

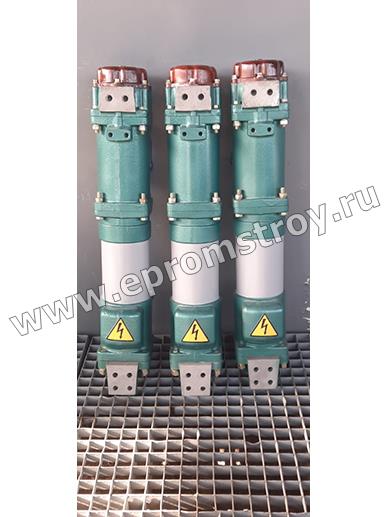

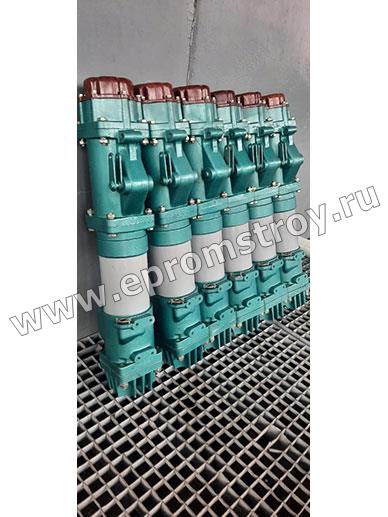

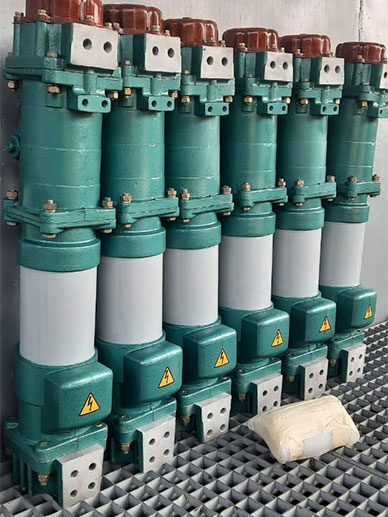

Полюс к масляному выключателю ВМПЭ-10.

Устройство полюса выключателя ВМПЭ-10

Полюс выключателя ВМПЭ-10 выполнен в виде изолирующего цилиндра, на концах которого заармированы металлические фланцы. На верхнем фланце укреплён корпус с подвижным механизмом, токоведущим стержнем, роликовым токосъёмным устройством и маслоотделителем. К нижнему фланцу крепится крышка с розеточным контактом и указателем уровня масла.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальный ток, А

630, 1000, 1600

4. Номинальный ток отключения, кА

20 (31,5)

5. Предельный сквозной ток, кА:

   а)  начальное эффективное значение периодической

     составляющей

20 (31,5)

  б)  амплитудное значение

52 (80)

6. Предельный ток термической устойчивости для промежутка времени 4с, кА

20 (31,5)

7. Масса полюса выключателя без масла, кг

25…28

8. Масса масла, кг

4,5

Запросить цену
на Полюс выключателя ВМПЭ-10

Выберите необходимые параметры

Номинальный ток, А
Номинальный ток отключения, кА
Далее
