Привод ПЭ-11

Привод ПЭ-11

Привод ПЭ-11
Привод ПЭ-11
Привод ПЭ-11

Привод ПЭ-11

в наличии

Привод электромагнитный постоянного тока типа ПЭ-11 предназначен для дистанционного и автоматического управления высоковольтными выключателями ВМП-10, ВМГ-10, ВПМ-10 в камерах КСО, а также выключателями ВМП-10К с ячейками выкатного типа в комплектных распределительных устройствах (КРУ).

Структура условного обозначения привода ПЭ-11

пример: Привод ПЭ-11 У3.

П - привод;

Э –  электромагнитный

11 – конструктивное исполнение

У3 - климатическое исполнение и категория размещения по ГОСТ

Конструкция и принцип действия

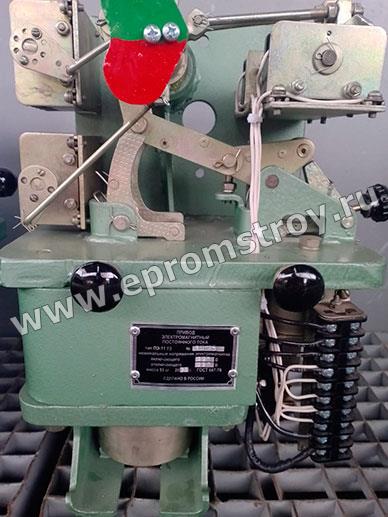

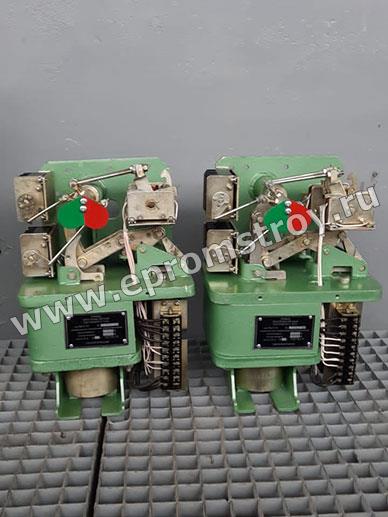

Привод представляет собой подвесную конструкцию с консольным выходом соединительного вала. Привод состоит из механизма, электромагнитов (включающего и отключающего), коммутирующих контактов для внешних вспомогательных цепей и блокировочных контактов КБО и КБВ. Механизм привода представляет собой рычажную систему с запирающим устройством и роликовым расцепителем. Включающий электромагнит состоит из катушки, подвижного сердечника со штоком и магнитопровода. Нижняя плита магнитопровода имеет скобу с вырезами для установки рычага ручного неоперативного включения. Отключающий электромагнит закреплен на плите корпуса механизма. На корпусе отключающего электромагнита размещен набор зажимов для присоединения внешних вспомогательных цепей. Для производства ручного неоперативного отключения привод имеет рукоятку. Привод закрыт защитным кожухом. В приводе применена электрическая блокировка от самопроизвольного повторного включения на существующее КЗ. Привод пригоден для мгновенного АПВ и допускает световой контроль цепей управления. Замыкание и размыкание цепи включающего электромагнита привода осуществляется низковольтным контактором постоянного тока.

Параметры

Значение

2.1. Номинальное напряжение постоянного тока включающего электромагнита, В

220

2.2. Номинальное напряжение постоянного тока отключающего электромагнита, В

220/110

2.3. Пределы рабочего напряжения на зажимах электромагнитов (в %  от номинального напряжения):

       - включающего

85…110

       - отключающего

65…120

2.4. Сопротивление катушки включения при 20о С, Ом:

        110 В

0,71

        220 В

3,00

  1. Сопротивление катушки отключения при 20о С, Ом:

       110 В

       220 В

45

176

2.6. Масса привода, кг

55
