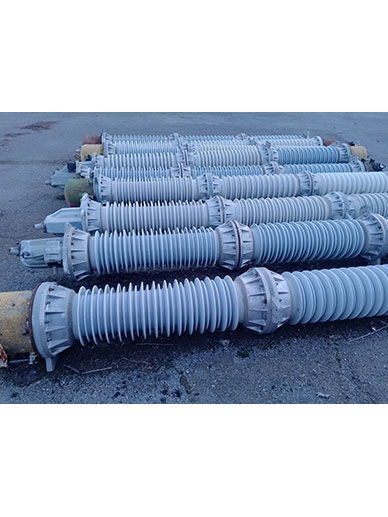

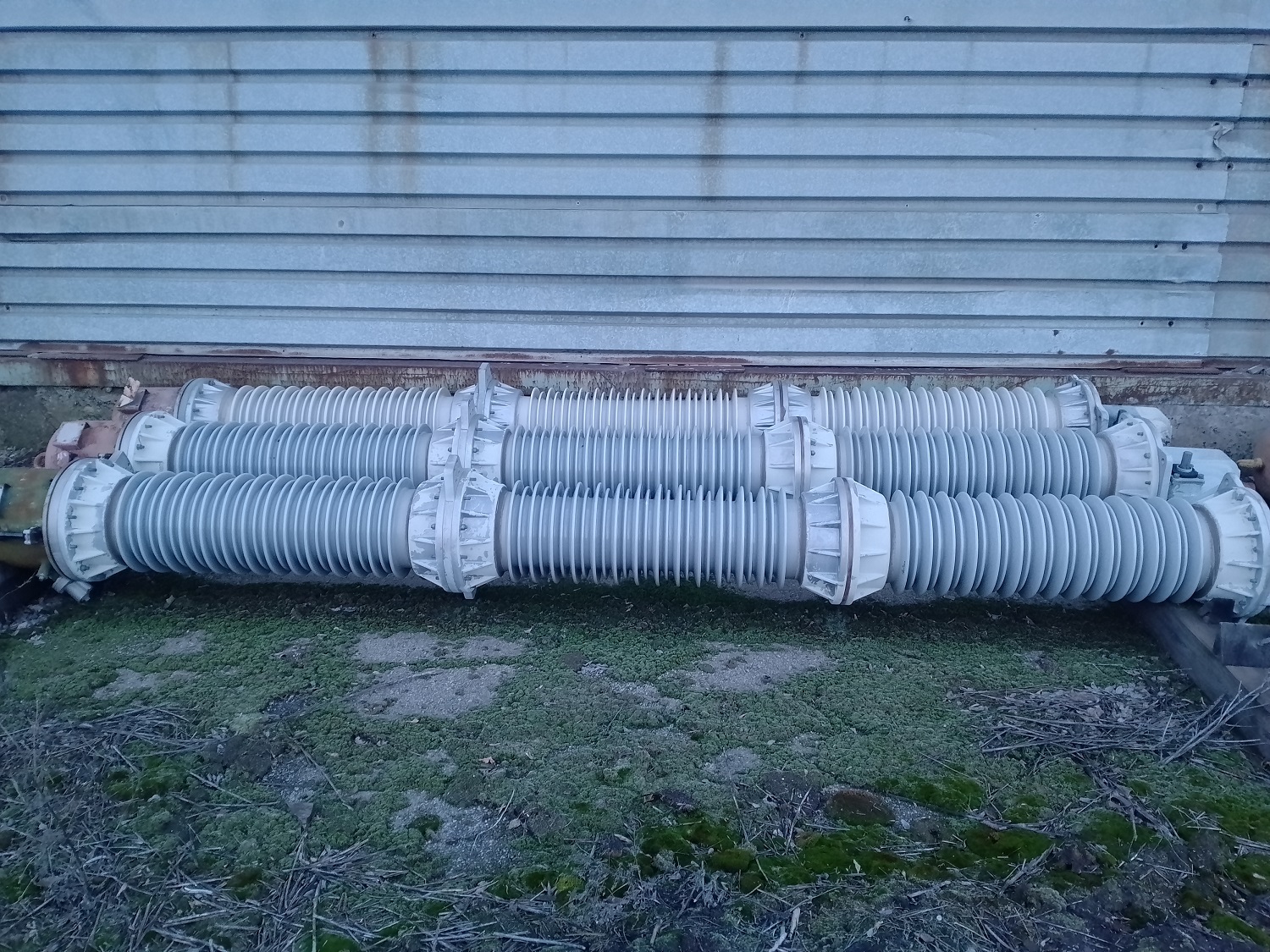

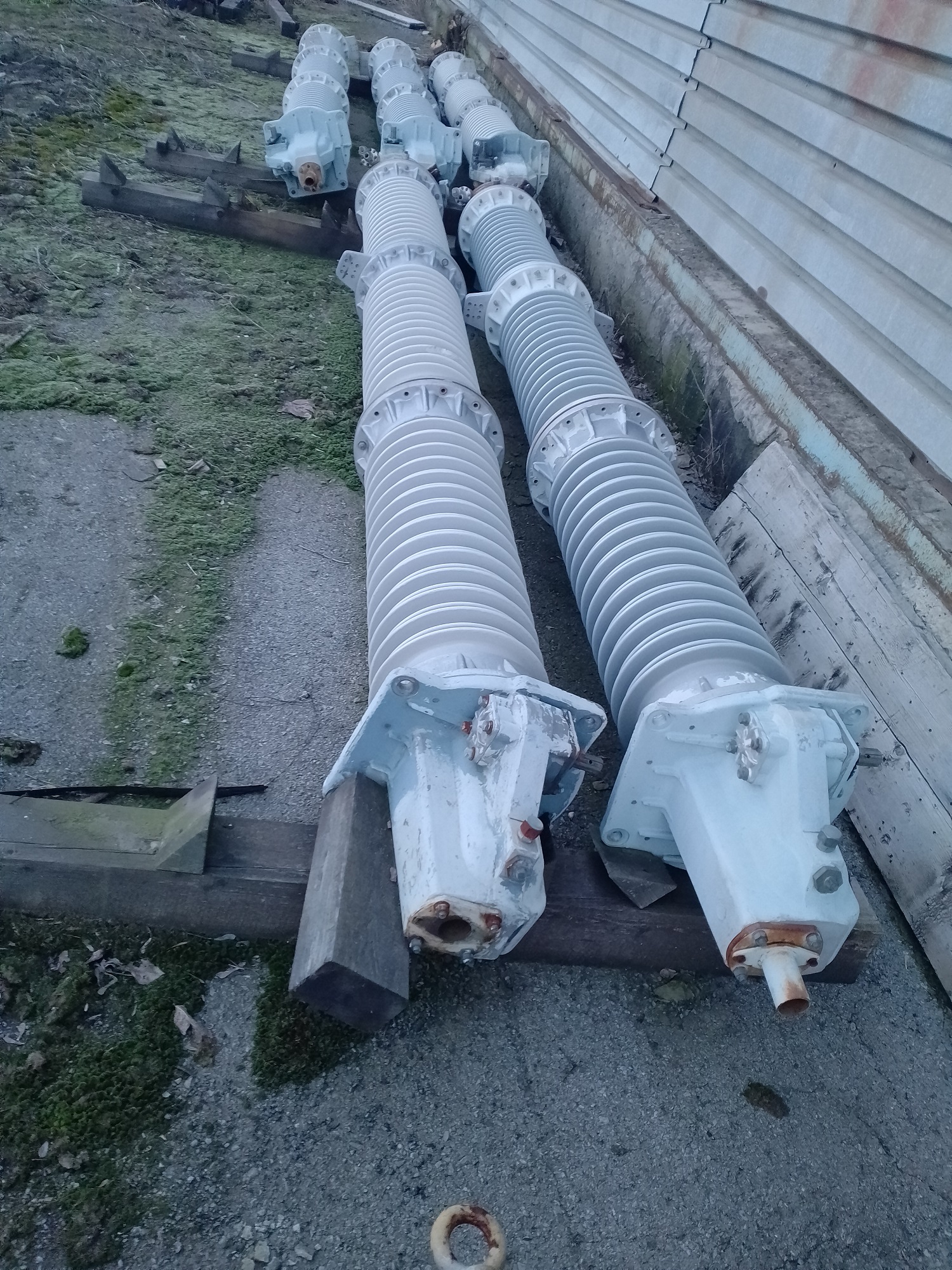

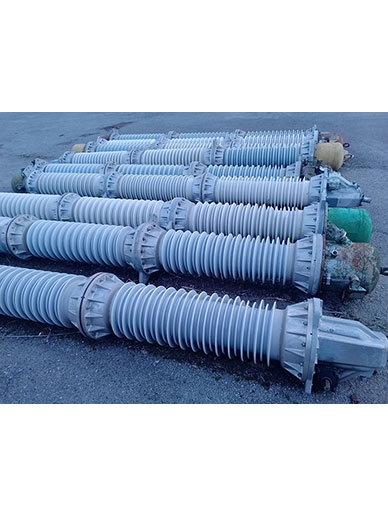

Выключатели маломасляные высоковольтные ВМТ-220б-25/1250 УХЛ1 и ВМТ-220б-40/2000 УХЛ1 предназначены для включения и отключения электрических цепей высокого напряжения под нагрузкой, а также для отключения токов короткого замыкания. Для управления выключателем на напряжение 220кВ с током отключения 25кА применяется привод ППРК-1400, для управления выключателем 220кВ с током отключения 40кА применяется привод ППРК-1800.
пример: выключатель ВМТ-220б-25/1250 УХЛ1, ВМТ-220б-40/2000 УХЛ1
ВМТ-ХБ-Х/Х-Х1:
В — выключатель;
М— маломасляный;
Т — конструктивное исполнение;
Х — номинальное напряжение, кВ (110 или 220)
Б — категория по длине пути утечки внешней изоляции по ГОСТ 9920-75 ( на 110 кВ— не менее 280 см, на 220 кВ — 570 см)
Х — номинальный ток отключения, кА (при частоте 50 Гц: 25 или 40; при частоте 60 Гц: 20 или 31,5);
Х — номинальный ток, А (при частоте 50 Гц: 1250 или 2000; при частоте 60 Гц: 1000 или 1600);
Х1—климатическое исполнение и категория
размещения по ГОСТ 15150—69 и ГОСТ
15543—70 (УХЛ и Т).
Для линий с напряжением до 10 кВ наиболее часто применяются маломасляные выключатели. Они устанавливаются и в высоковольтных наружных установках 110-220 кВ, если обладают достаточной отключающей способностью такой как в серии ВМТ.
Роль изоляции токоведущих частей маломасляных выключателей выполняют твёрдые изоляционные материалы, например, текстолит, керамика, эпоксидные материалы и др.
Благодаря небольшим габаритам и использованию меньшего объёма масла эти выключатели активно заменяют собой баковые.
В сетях с напряжением выше 110 кВ используются 2 или более дугогасительных разрыва. При больших токах подобная конструкция может применяться и в линиях с меньшим напряжением.
Выключатели обладают следующими достоинствами:
простотой и надёжностью конструкции;
малыми массой и габаритами, что позволяет устанавливать выключатель на облегченных фундаментах;
высокой заводской готовностью, что позволяет производить простой и быстрый монтаж;
лёгким доступам к контролируемым элементов механизмов, к контактам и камерам и минимальный объём работ при их замене;
автономностью, обусловленной применением пружинного привода, - не требуется мощный источник питания, при отсутствии электропитания привод для первого включения может быть подготовлен вручную;
высоким механическим ресурсом;
высокой коммутационной износостойкостью, стабильными коммутационными характеристиками во всём диапазоне отключаемых токов, отключают токи ненагруженных и одиночных конденсаторных батарей с глухозаземлённой нейтралью без повторных пробоев;
малым временем включения и отключения;
возможностью эксплуатации в различных климатических зонах, в том числе в районах Крайнего Севера, с обычным трансформаторным маслом марки ТКп по ГОСТ 10121-76;
возможностью питания электромагнитов управления от источников выпрямленного тока.
Параметр выключателя |
ВМТ-220Б-25/ 1250 УХЛ1 |
ВМТ-220Б-40/ 2000 УХЛ1 |
Номинальное напряжение, кВ |
220 |
110 |
Наибольшее рабочее напряжение, кВ |
252 |
126 |
Номинальный ток, А |
1250 |
2000 |
при частоте 50 Гц |
||
при частоте 60 Гц |
1000 |
1600 |
Номинальный ток отключения, кА: |
25 |
40 |
при частоте 50 Гц |
||
при частоте 60 Гц |
20 |
31,5 |
Номинальное относительное содержание |
36 |
40 |
Апериодической составляющей, % не более |
||
Ток включения, кА: |
65 |
102 |
наибольший пик: |
||
при частоте 50 Гц |
||
при частоте 60 Гц |
52 |
80 |
Начальное действующее значение периодической составляющей: |
25 |
40 |
при частоте 50 Гц |
||
при частоте 60 Гц |
20 |
31,5 |
Сквозной ток короткого замыкания, кА: |
65 |
102 |
- Наибольший пик (ток электродинамической стойкости) |
||
при частоте 50 Гц |
||
при частоте 60 Гц |
||
начальное действующее значение периодической составляющей |
||
при частоте 50 Гц |
||
при частоте 60 Гц |
||
ток термической стойкости |
||
52 |
80 |
|
при частоте 50 Гц |
25 |
40 |
20 |
31,5 |
|
при частоте 60 Гц |
25 |
50 |
время протекания тока термической стойкости, с |
20 |
40 |
3 |
3 |
|
Собственное время отключения, с, не более |
0,035 |
0,03 |
-0,005 |
-0,005 |
|
0,005 |
0,005 |
|
Полное время отключения, с |
0,06 |
0,05 |
-0,01 |
-0.01 |
|
Собственное время отключения, с |
0,13 |
0,13 |
-0,03 |
-0,03 |
|
Минимальная бестоковая пауза при |
0,3 |
0,3 |
АПВ, с |
||
Ёмкостный ток ненагруженных линий, отключаемый без повторных пробоев, А |
0-150 |
0-150 |
Ёмкостный ток одиночной конденсаторной батареи с глухозаземлённой нейтралью, отключаемый без повторных пробоев, А |
0-300 |
0-300 |
Номинальное напряжение постоянного тока электромагнитов управления, В |
110 |
110 |
или |
или |
|
220 |
220 |
|
Диапазон напряжений на зажимах электромагнитов управления, % от номинального значения: |
80-110 |
80-110 |
включающего |
65-120 |
65-120 |
отключающего |
||
Величина установившегося значения постоянного тока, потребляемого электромагнитами управления, А: |
5* |
5* |
при номинальном напряжении 110 В |
2,5* |
2,5* |
при номинальном напряжении 220 В |
||
Мощность электродвигателя завода пружины, кВт |
0,55 |
0,75 |
Номинальное напряжение переменного тока электродвигателя завода пружин, В |
220/380 |
220/380 |
Время завода пружин привода, с, не более |
10 |
10 |
Количество коммутирующих контактов для внешних вспомогательных цепей |
12 |
12 |
Номинальный ток коммутирующих контактов внешних вспомогательных цепей, А, при напряжении: |
10 |
10 |
220 В переменного тока |
2 |
2 |
110 В постоянного тока |
1 |
1 |
220 В постоянного тока |
||
Рабочее давление газа (азота или воздуха) в дугогасительных устройствах, МПа |
0,5 - 1,0 |
0,5 - 1,0 |
