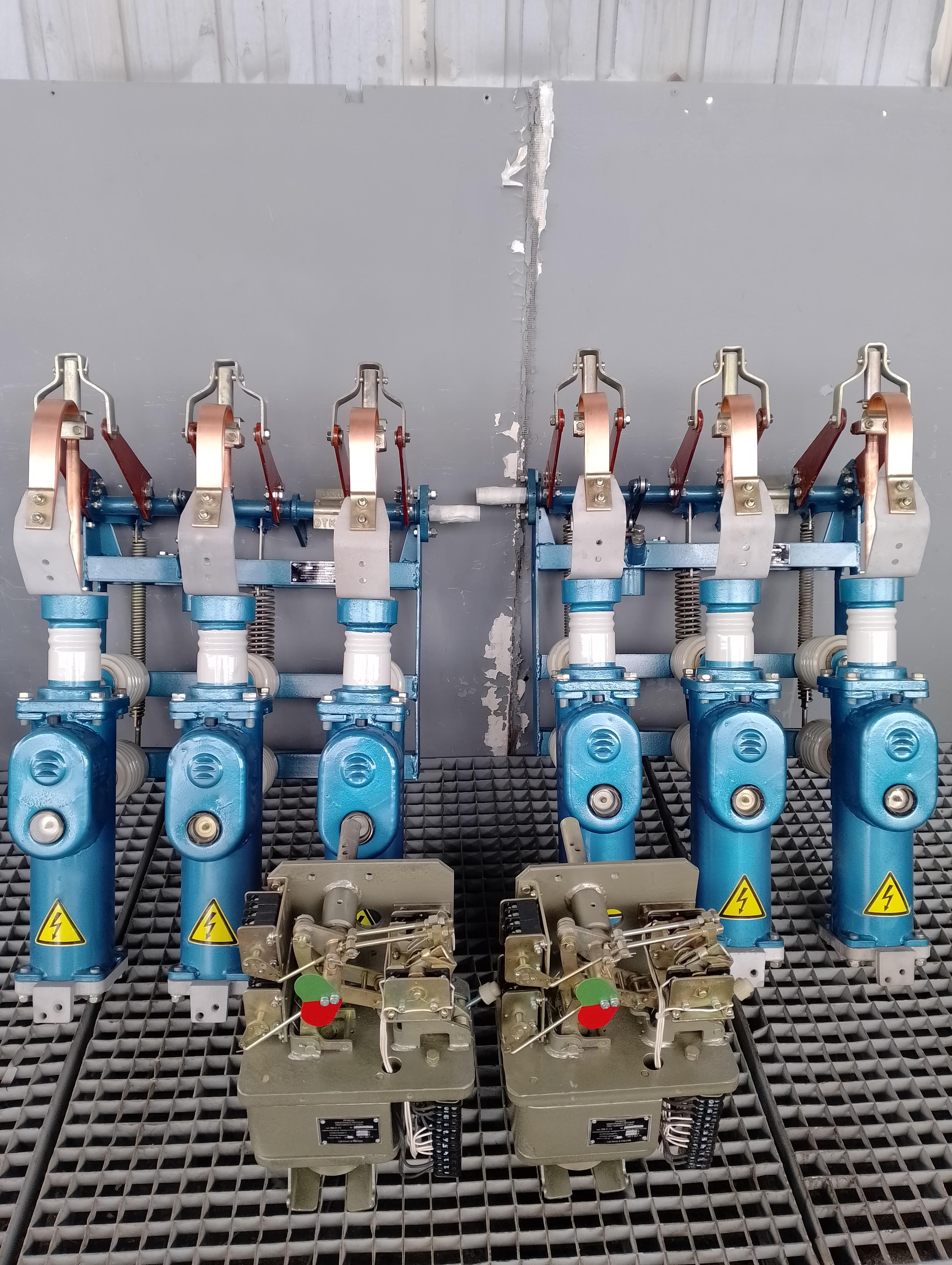

Выключатели типа ВМГ-10 относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями может осуществляться электромагнитными приводами постоянного тока типа ПЭ-11 или пружинными приводами типа ПП-67.
пример: выключатель ВМГ-10-630-20, ВМГ-10-1000-20
В – выключатель.
М – масляный.
Г – горшковый.
10 – номинальное напряжение, кВ.
630; 1000 – номинальный ток, А.
20 - номинальный ток отключения, кА.

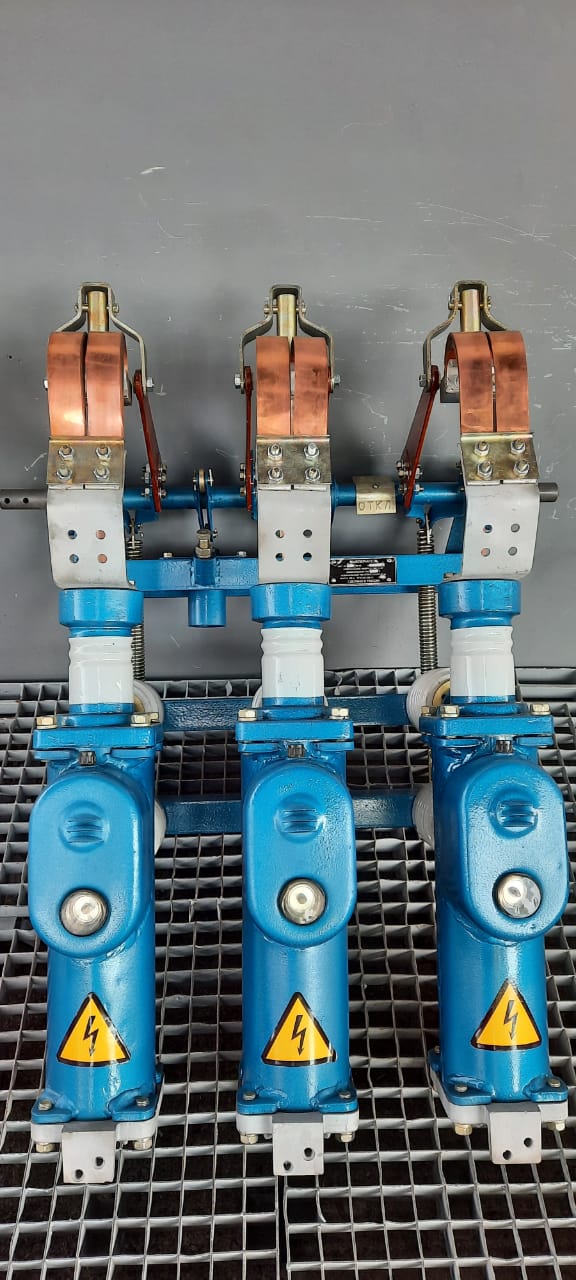

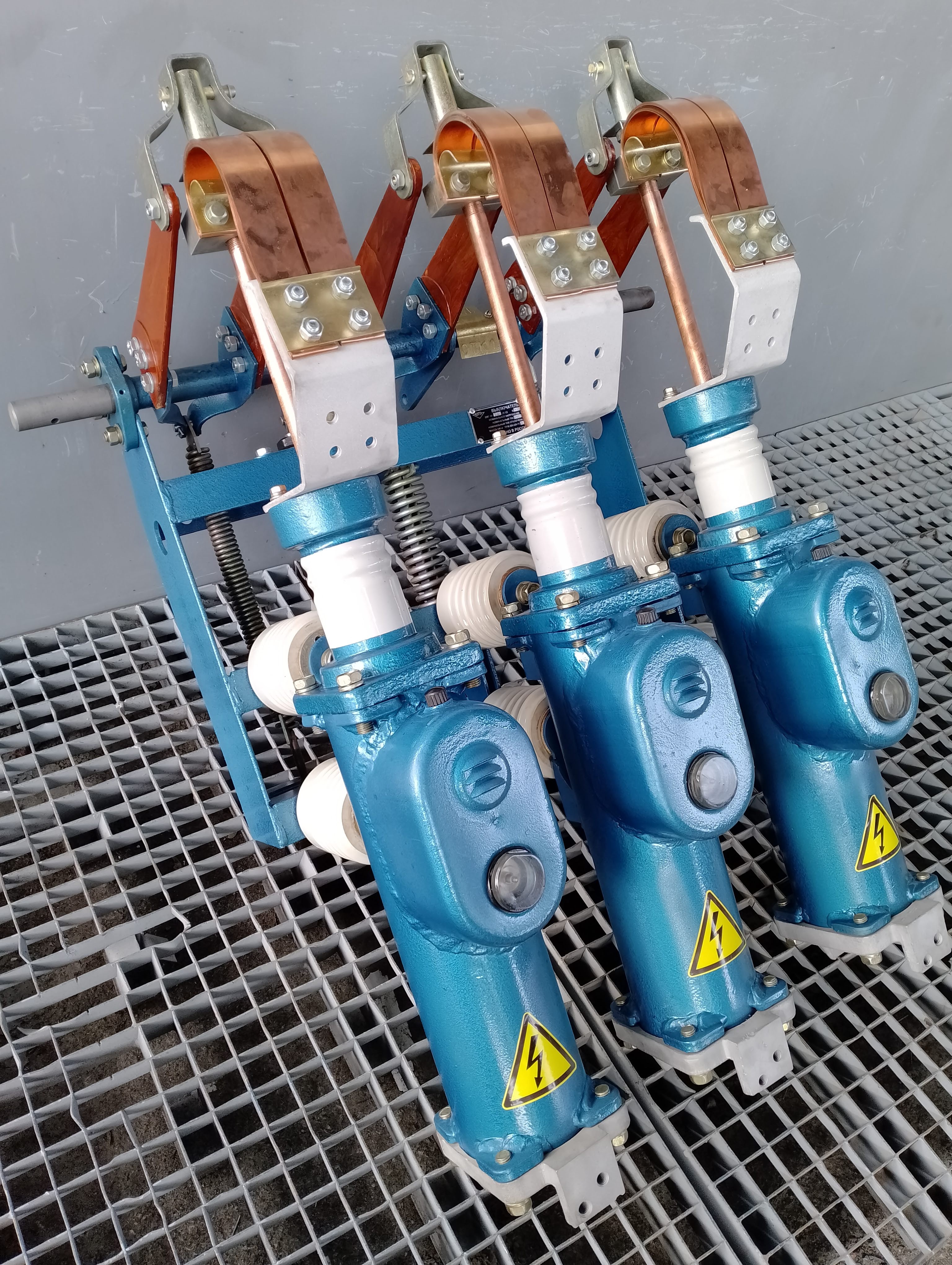

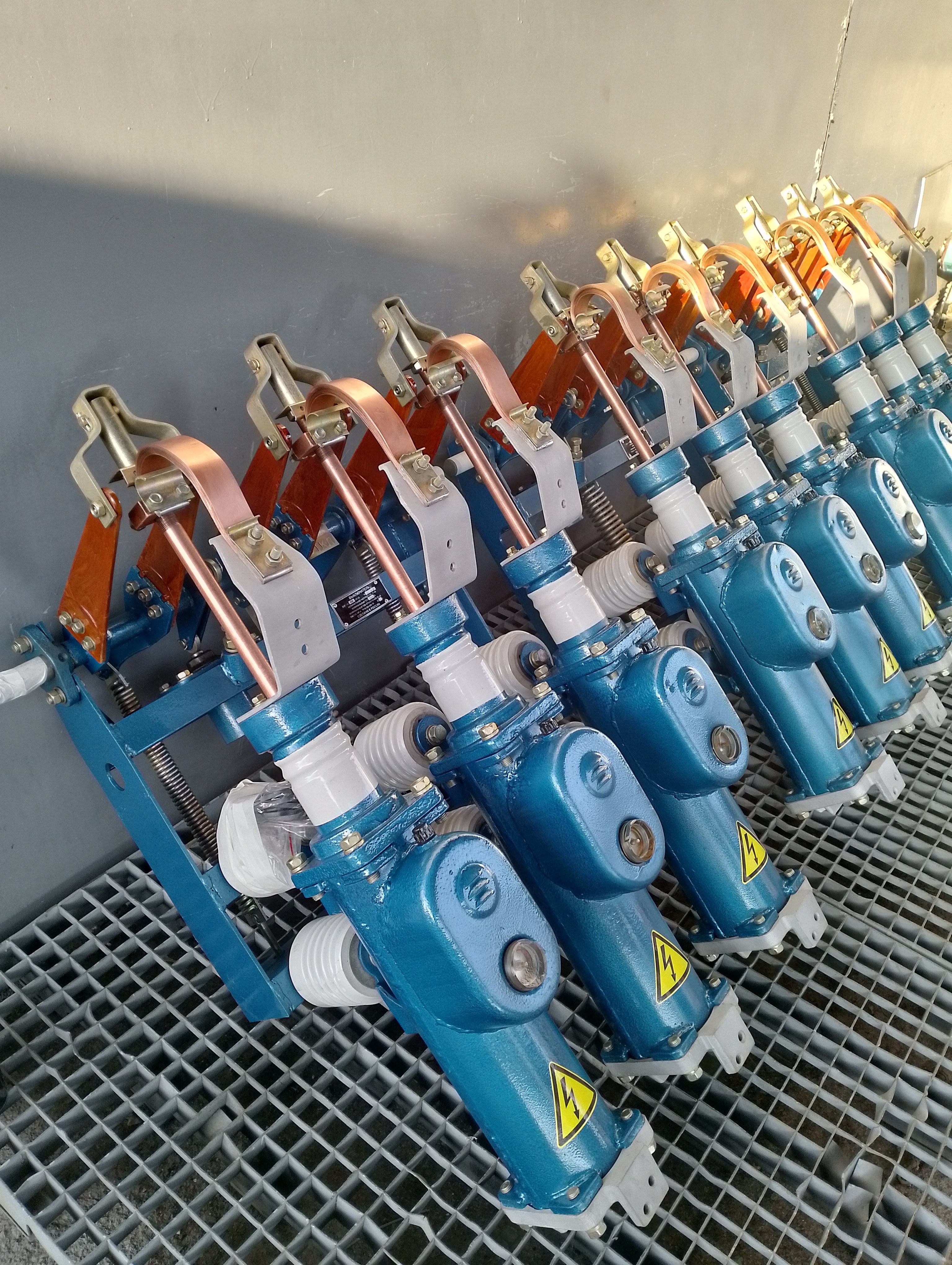

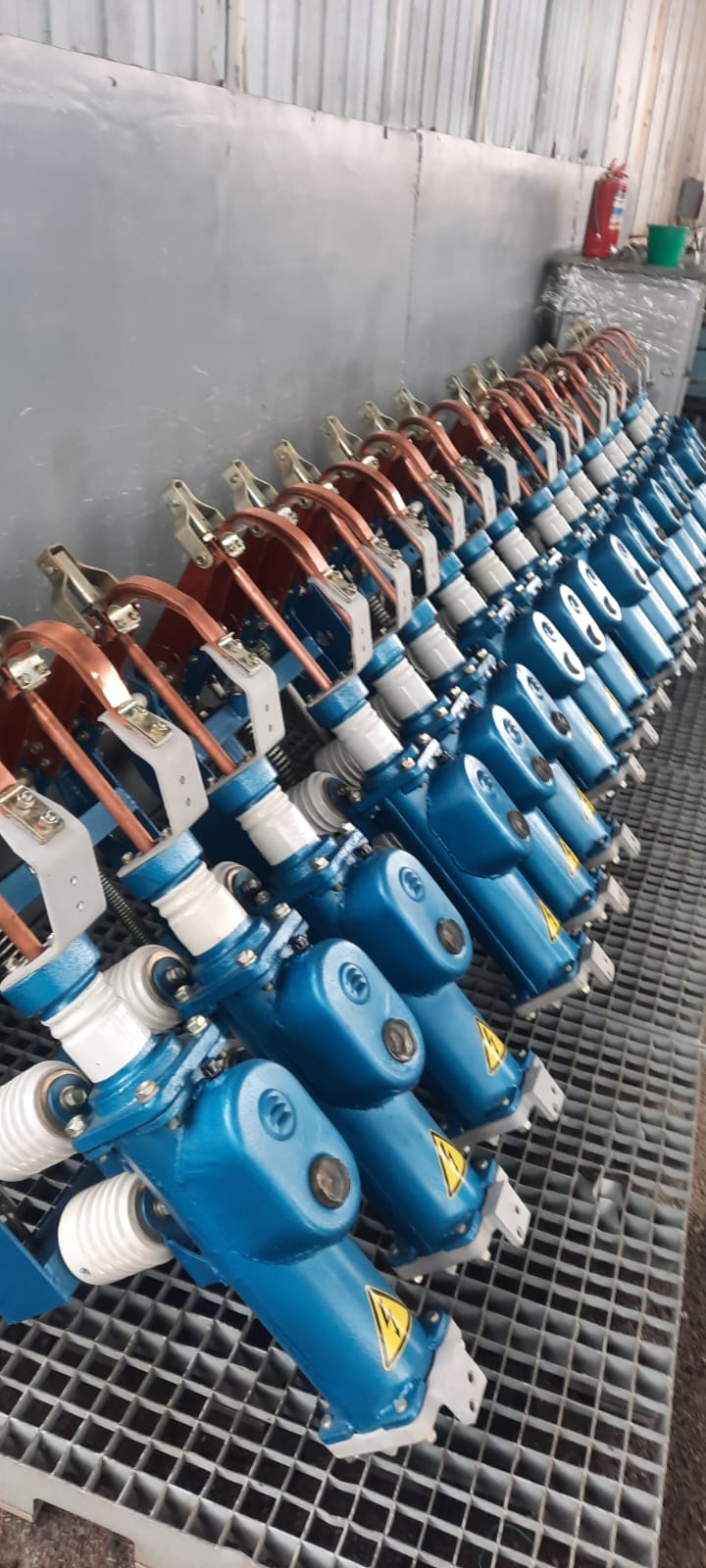

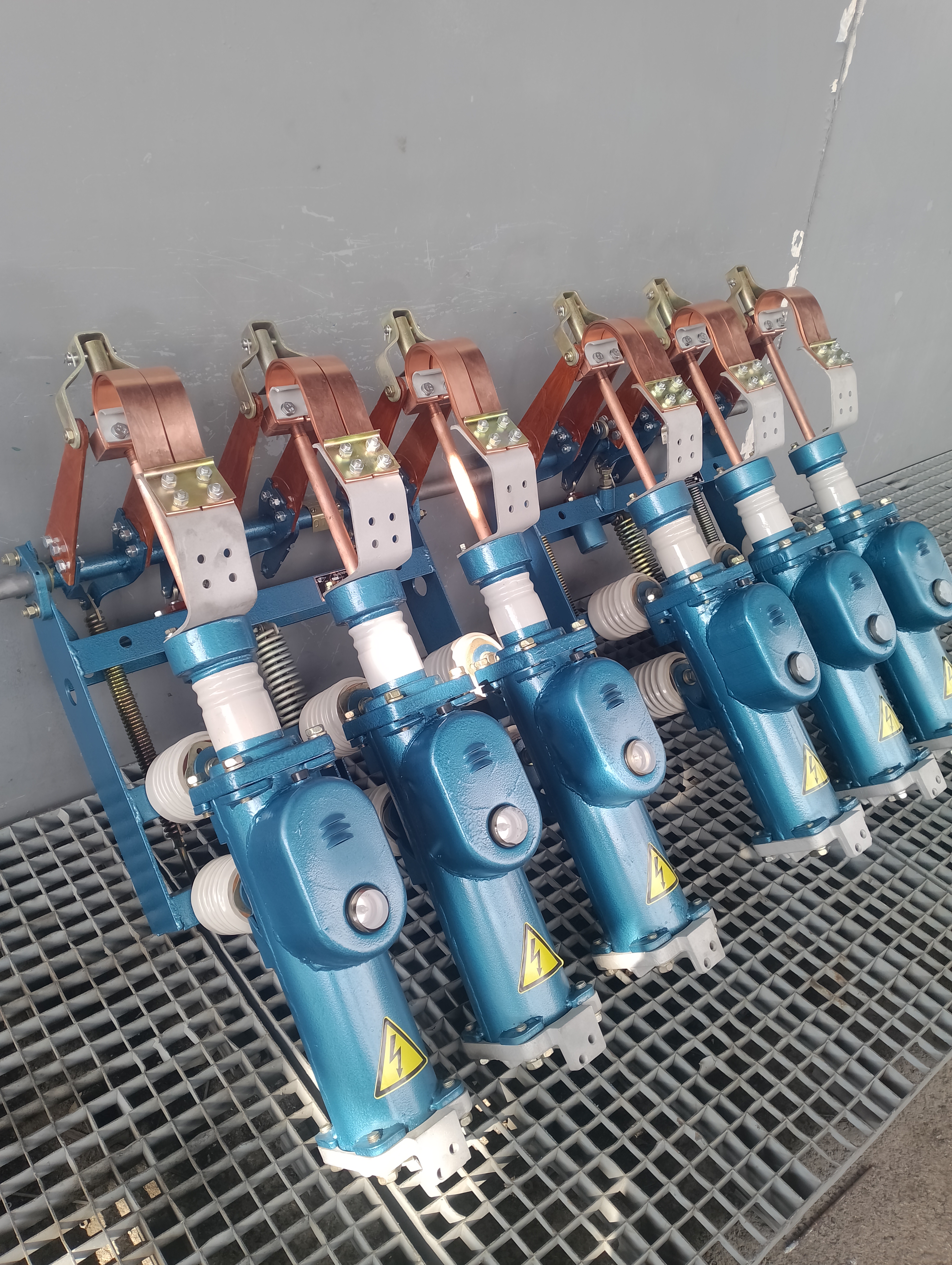

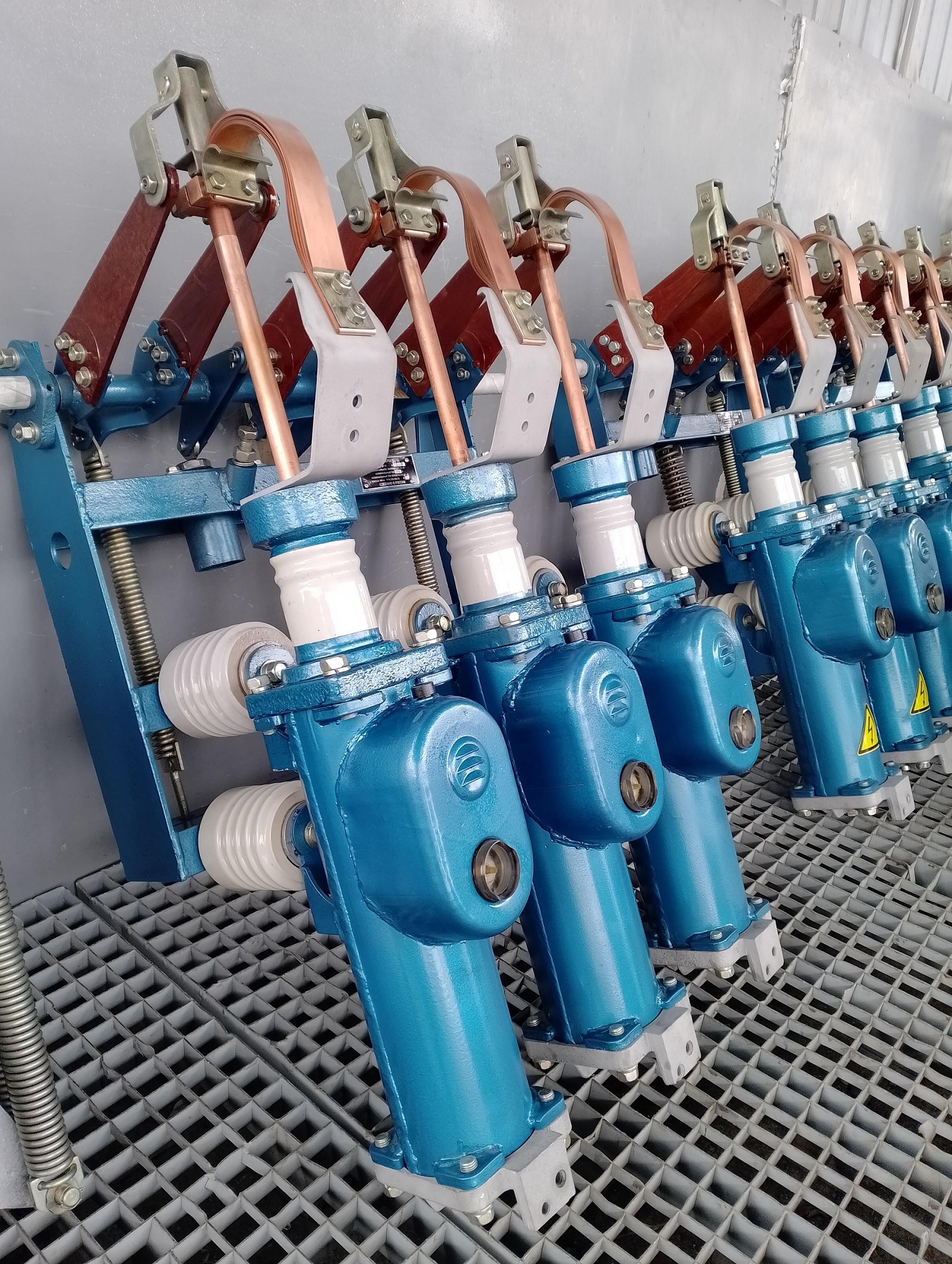

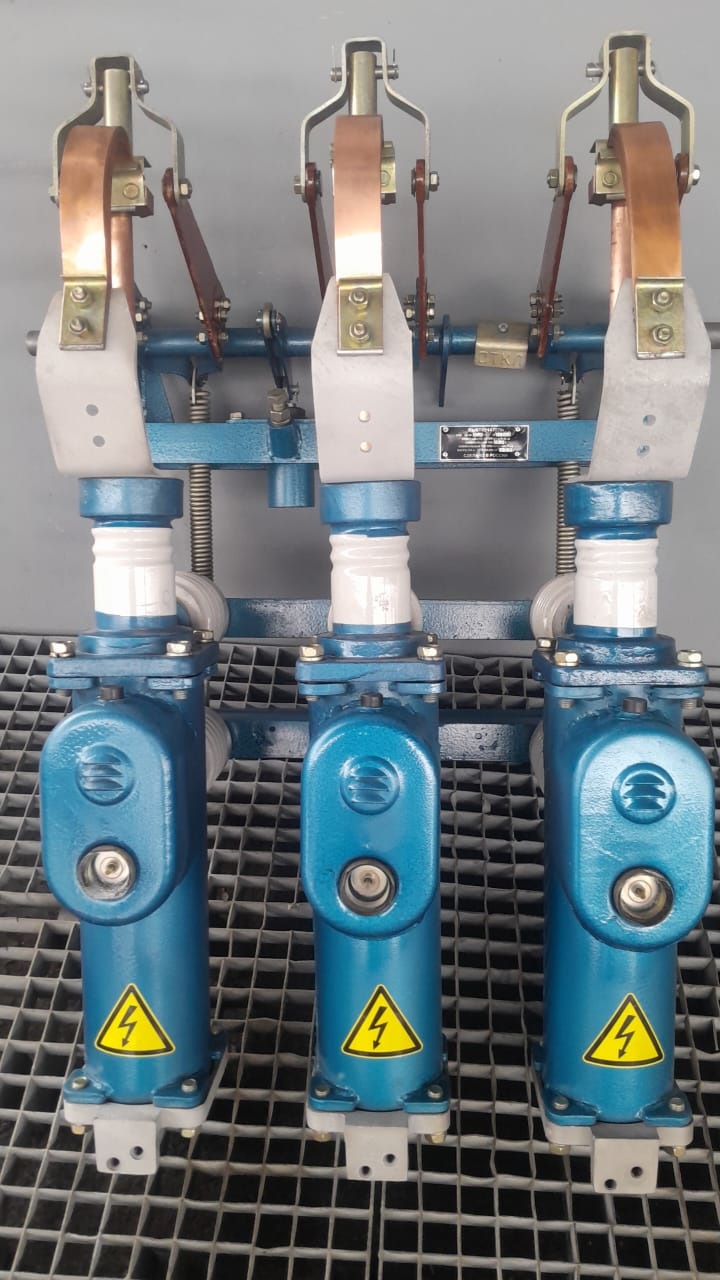

Выключатель состоит из трех полюсов закрепленных на сварной раме.
Основной частью полюса выключателя ВМГ-10 является сварной металлический цилиндр.
Каждый полюс имеет по две скобы для крепления к опорным изоляторам, дополнительный резервуар, маслоотделитель, маслоналивную пробку и маслоуказатель. Внутри цилиндра расположены изоляционные цилиндры и, между которыми устанавливается дугогасительная камера. В верхней части цилиндра укрепляется проходной изолятор с целью изолирования стержня (подвижного контакта) от цилиндра, электрически связанного с неподвижным розеточным контактом. Устройство проходного изолятора аналогично проходному изолятору в выключателе ВМГ-133.
Нижняя часть цилиндра закрывается съемным с усиленным розеточным контактом. Розеточный контакт состоит из пяти ламели, соединенных через гибкие связи с дном.
Давление ламелей на токоведущий стержень создается пружинами, расположенными внутри латунного кольца. В дне имеется маслоспускная пробка.
Подвижный контактный стержень состоит из самого стержня и колодки, к торцу которой крепятся гибкие связи. В верхней части стержня имеется наконечник, служащий для соединения контактного стержня с изолирующим рычагом. Выключатели на 630 и 1000А имеют одинаковые токоведущие стержни и розеточные контакты. Токопровод у них отличается размерами колодки и числом гибких связей (на полюс 630А — 1 шт., на полюс 1000А — 2шт.).
Приводной механизм выключателя состоит из вала с приваренными к нему двуплечим коротким рычагом, тремя рычагами и тремя большими изоляционными рычагами. К малым плечам рычагов боковых полюсов прикреплены две отключающие пружины, среднего полюса — буферная пружина.
Двуплечий рычаг с роликами на концах приварен на валу выключателя между боковым и средним полюсами и предназначен для ограничения включенного и отключенного положений выключателя. При включении выключателя один из роликов подходит к болту-упору, при отключении другой ролик упирается в стержень масляного буфера. Для передачи движения от вала выключателя к контактному стержню большие плечи рычагов, выполненные из изоляционного материала, соединены с токоведущими стержнями при помощи серьги.
Для подсоединения выключателя к приводу на валу установлен специальный рычаг или в средней части вала приварен рычаг. В зависимости от этого возможно боковое или среднее присоединение привода.
Техническая характеристика |
Значение |
1. Номинальное напряжение, кВ |
10 |
2. Наибольшее рабочее напряжение, кВ |
12 |
3. Номинальный ток, А |
630, 1000 |
4. Номинальный ток отключения, кА |
20 |
5. Предельный сквозной ток, кА: |
|
а) начальное эффективное значение периодической составляющей |
20 |
б) амплитудное значение |
52 |
6. Предельный ток термической устойчивости для промежутка времени 4 с, кА |
20 |
7. Собственное время отключения выключателя с приводом, с, не более ПЭ-11 ПП-67 |
0,10 0,12 |
8. Время отключения (до погасания дуги) выключателя с приводом, с, не более ПЭ-11 ПП-67 |
0,12 0,14 |
9. Собственное время включения выключателя с приводом, с |
0,3 |
10. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с |
0,5 |
11. Масса выключателя (без масла), кг |
120…135 |
12. Масса масла, кг |
4,5 |
