Привод ППРК-1800
Привод ППРК-1800
Привод ППРК-1800
в наличииПривод пружинный серии ППРК-1800 предназначен для дистанционного и местного управления высоковольтными выключателями серии ВМТ, снабженными отключающими пружинами. Привод обеспечивает динамическое включение выключателя, удержание его во включенном положении и отключение, точнее - освобождение подвижных частей выключателя для его отключения собственными пружинами.
Структура условного обозначения привода ППРК-1800
ППкК-Х:
П—привод;
Пр—пружинный;
К—кулачковый;
Х—работа статического включения, Дж (1400 или 1800).
Описание привода ППРК-1800
Привод (рисунки 1и2) представляет собой обособленный агрегат, приспособленный для крепления к вертикальной стенке. Он состоит из собственно привода и шкафа, в котором размещен последний.
Собственно привод включает в себя следующие основные конструктивно- функциональные узлы: плиту 14, корпус 7 механизма, пружины 6 рабочие, механизм 2 завода пружин, механизм 22 (силовой) включения, устройства управления включением 24 и отключением 25, панель 18 управления электродвигателем завода пружин, устройство 5 автоматического отключения электродвигателя, буфер 21 гашения избыточной энергии включающих пружин - буфер'"включения", сигнальные контакты 19 с их приводным механизмом 11, блоки клеммных зажимов 20 для электрических цепей привода а также блокировочные устройства (против включения электродвигателя при ручном заводе пружин, против включения привода при незавершенном процессе завода пружин, против включения привода "вхолостую", т.е. при включенном выключателе).
В приводах специального исполнения, кроме того, имеется буфер 13 гашения кинетической энергии подвижных частей выключателя в процессе отключения (буфер отключения), а также антиконденсатный неотключаемый электроподогрев и панель автоматического управления работой основного подогрева. Два последних устройства могут иметь место в приводах некоторых других исполнений (см. технические характеристики).
Плита 44 несущая (рисунок 3) - это элемент собственно привода, соединяющий его со шкафом, а также служащий базой для установки некоторых элементов - блоков клеммных зажимов, антиконденсатного подогрева, панели автоматического управления работой основного подогрева, болтов заземления. Плита имеет отверстие для тяги, соединяющей механизмы привода и выключателя.
Рисунок 1. Габаритные и подсоединительные размеры приводов серии ППрК.

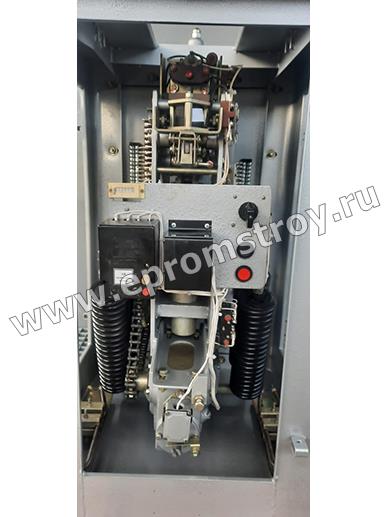

Рисунок 2. Общий вид привода, (представлено исполнение ППрК-1800 С)
Рисунок 3. Кинематическая схема базовой модели привода
