в наличии

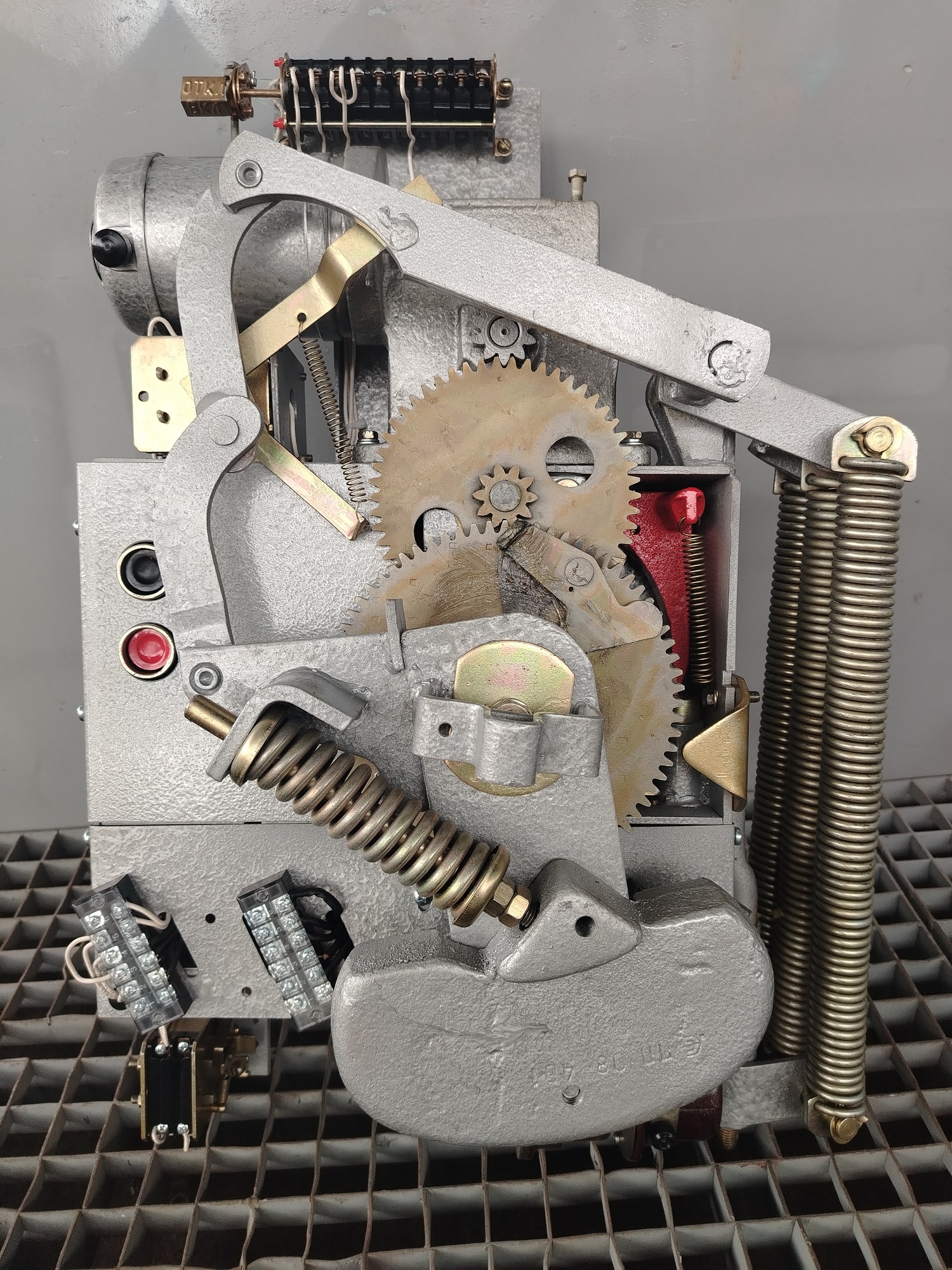

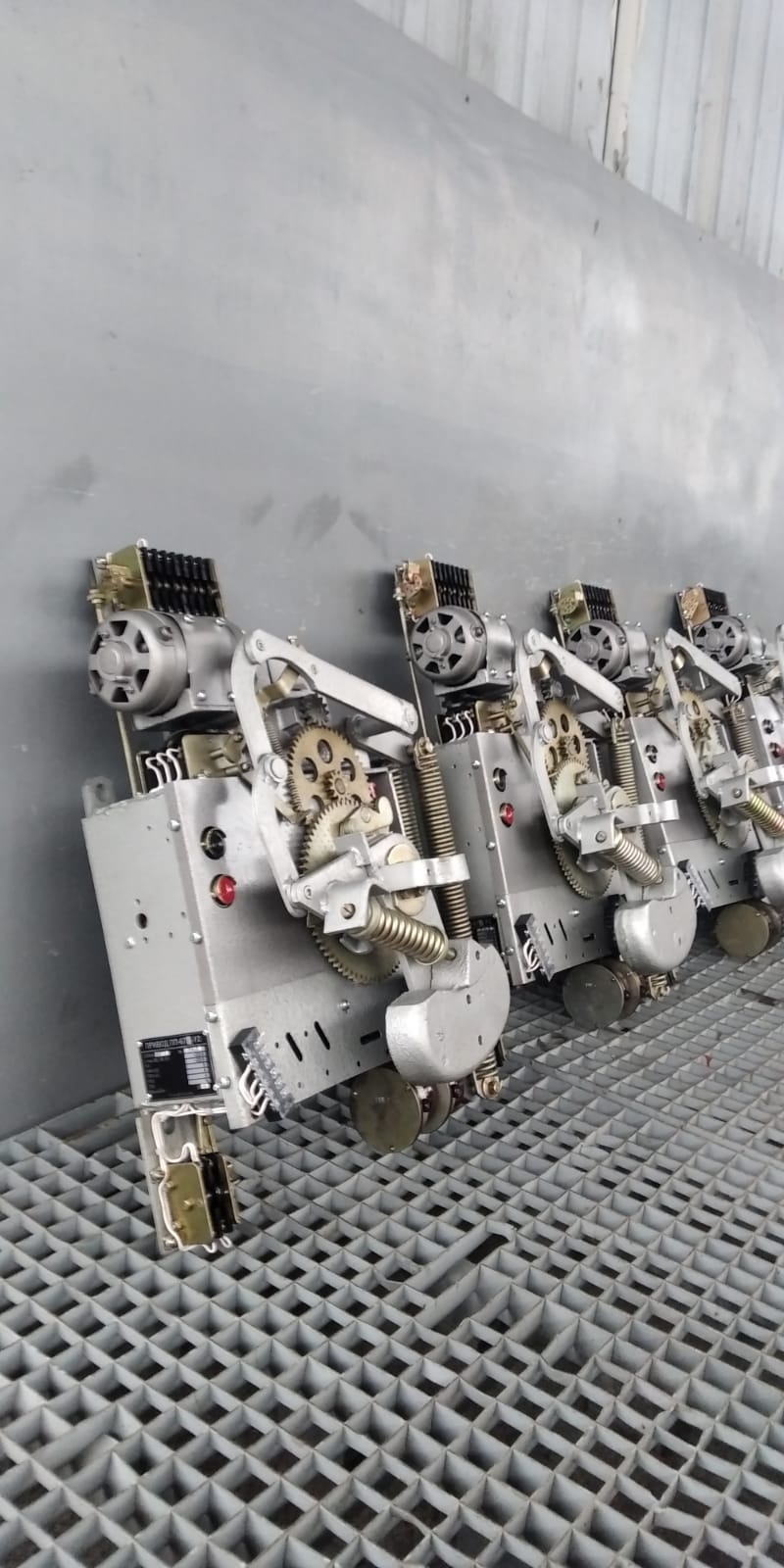

Привод пружинный типа ПП-67 предназначен для управления масляными выключателями переменного тока высокого напряжения классом напряжения до 35 кВ (для включения выключателя, удержания его во включенном положении и освобождения его при отключении).

Структура условного обозначения привода ПП-67

пример: Привод ПП-67 / 11224.

П - привод;

П – пружинный

67 – конструкции 1967 года

11224 – исполнение схемы защиты привода

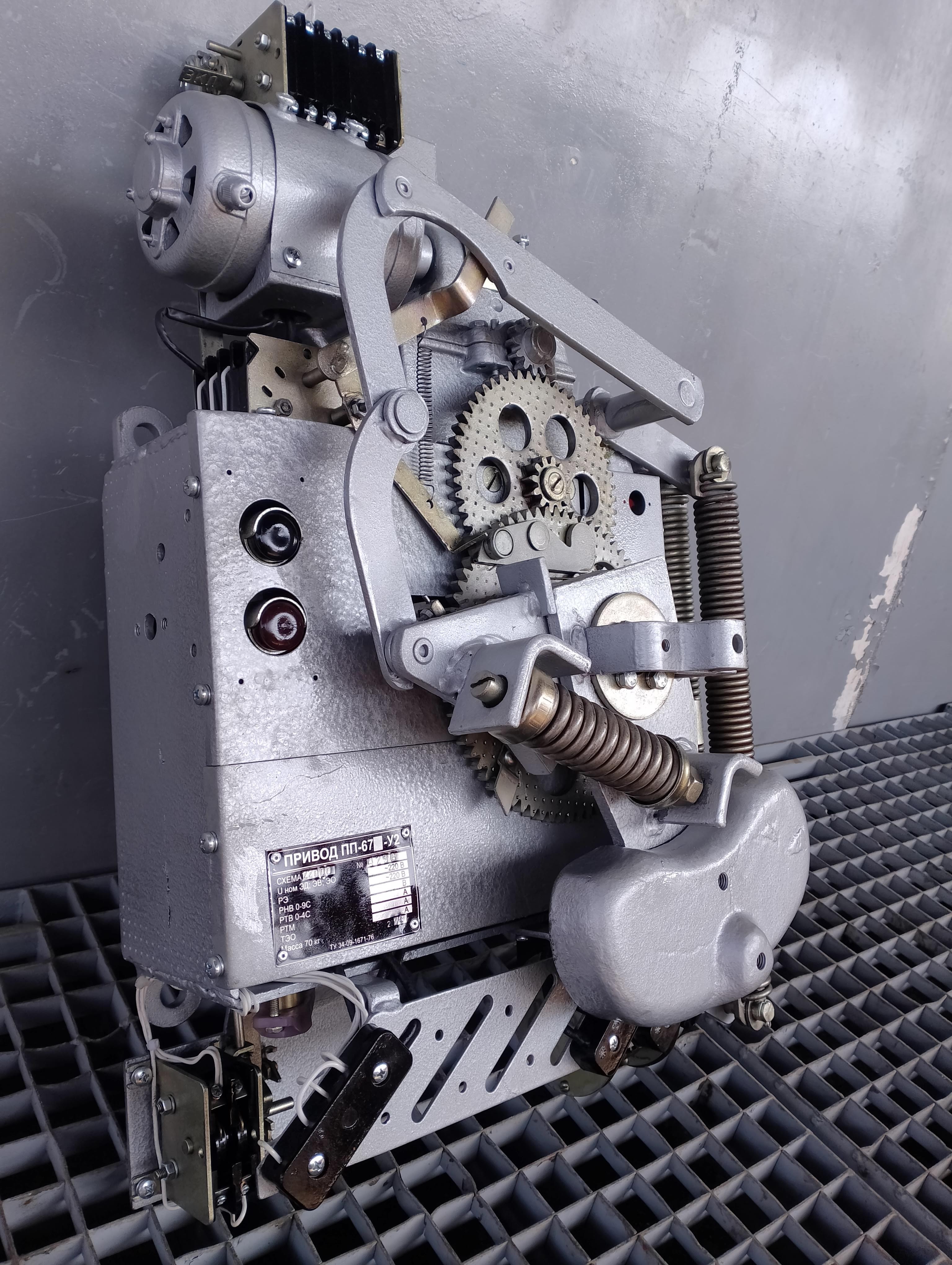

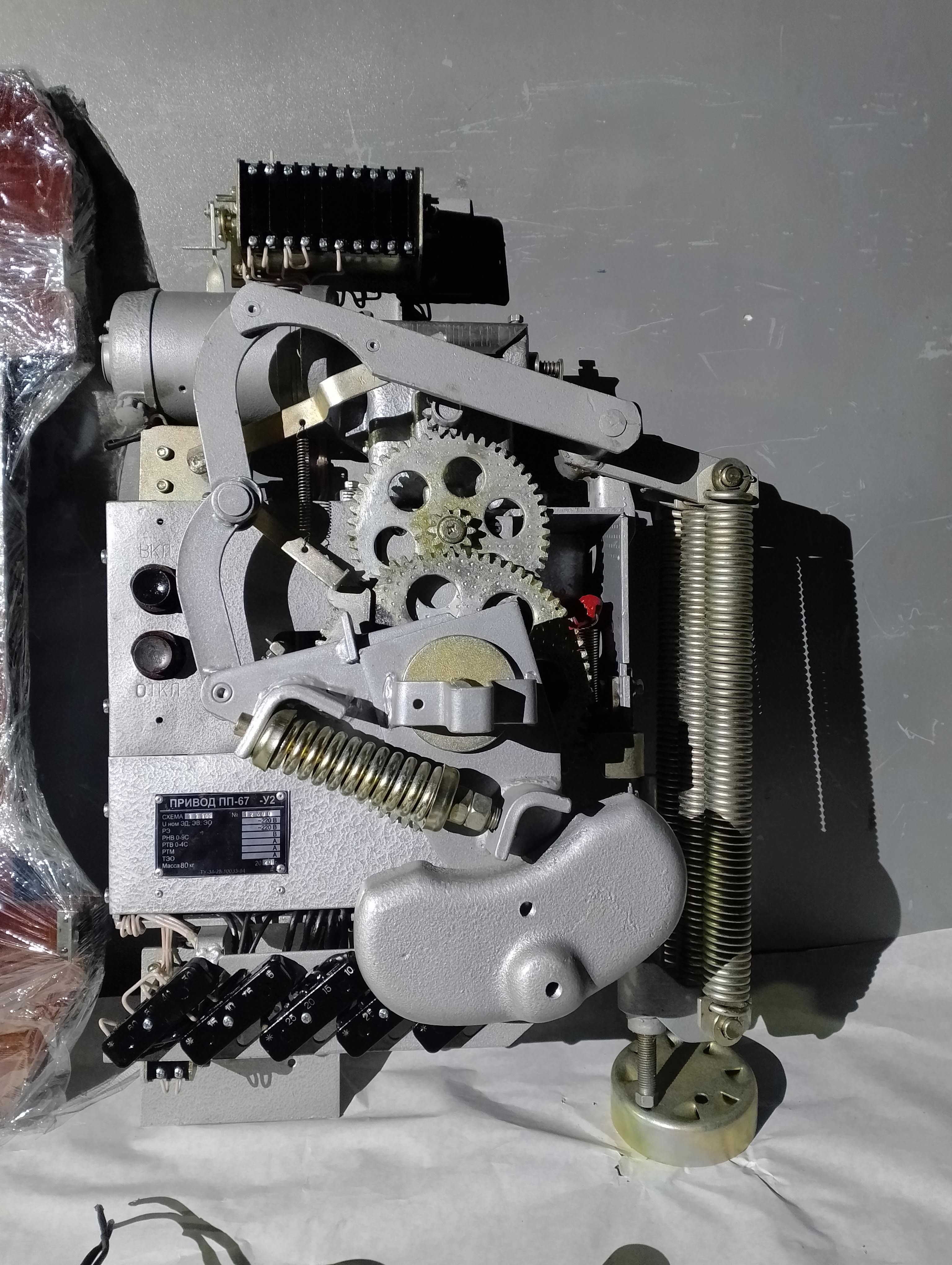

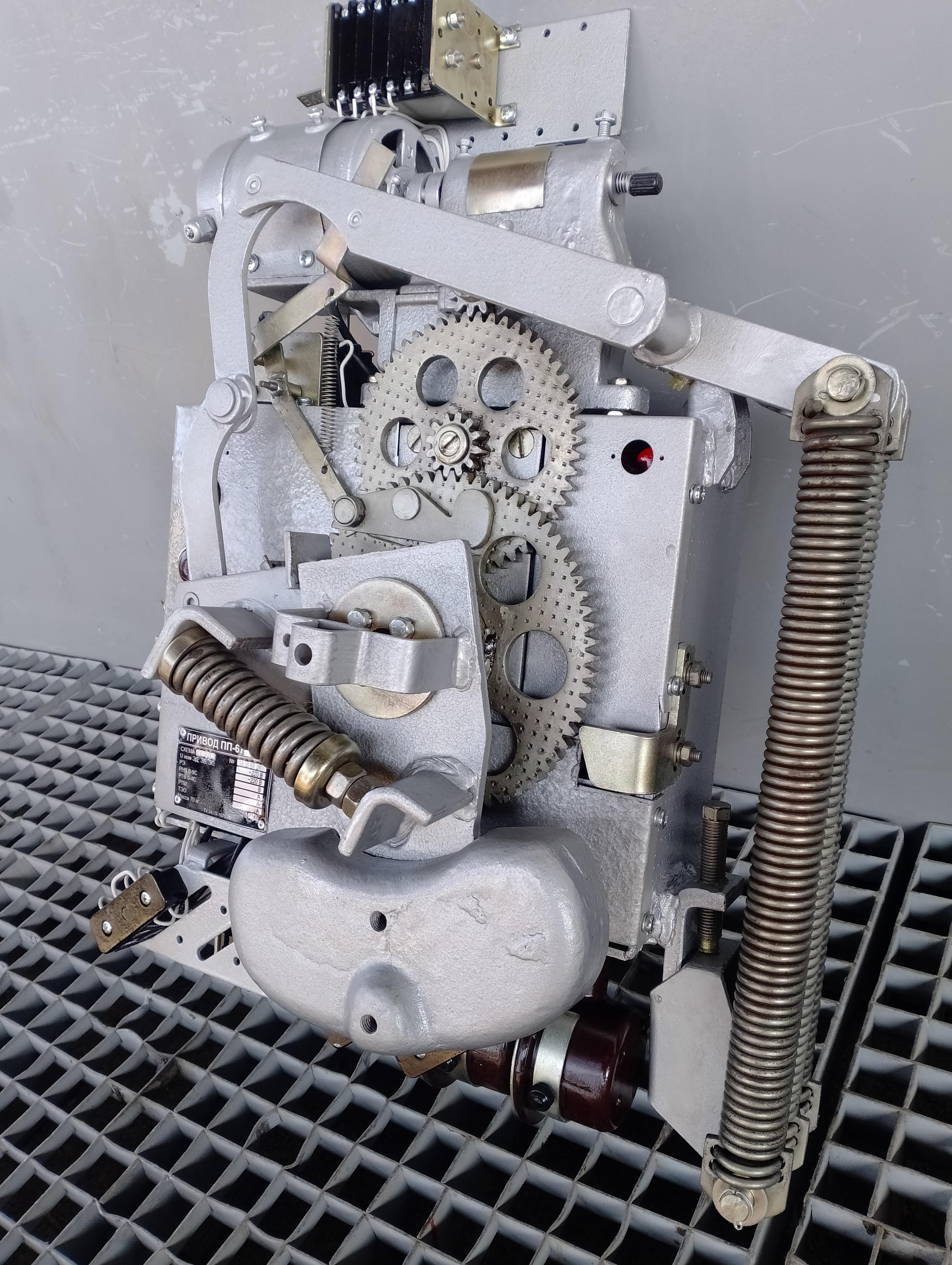

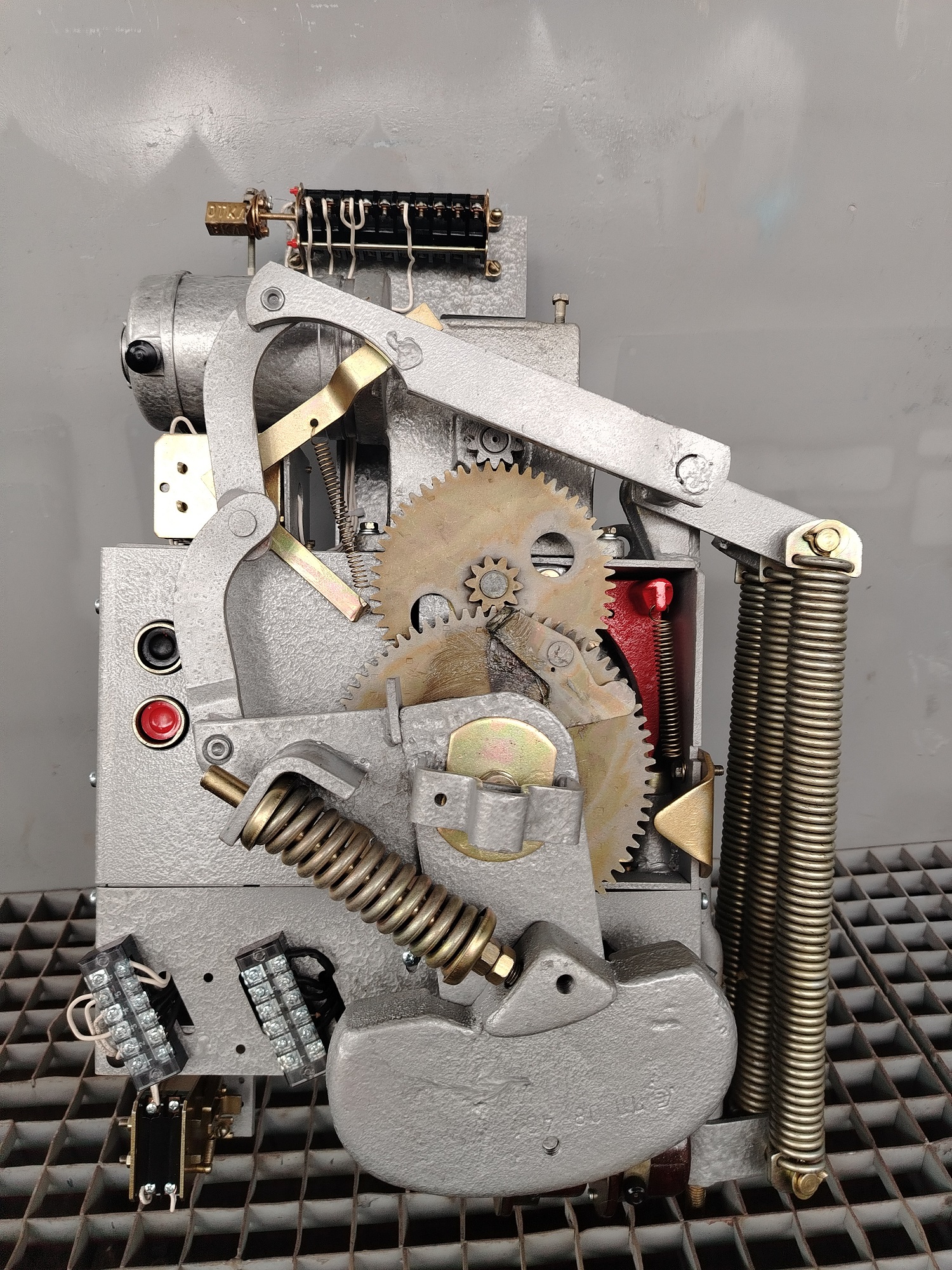

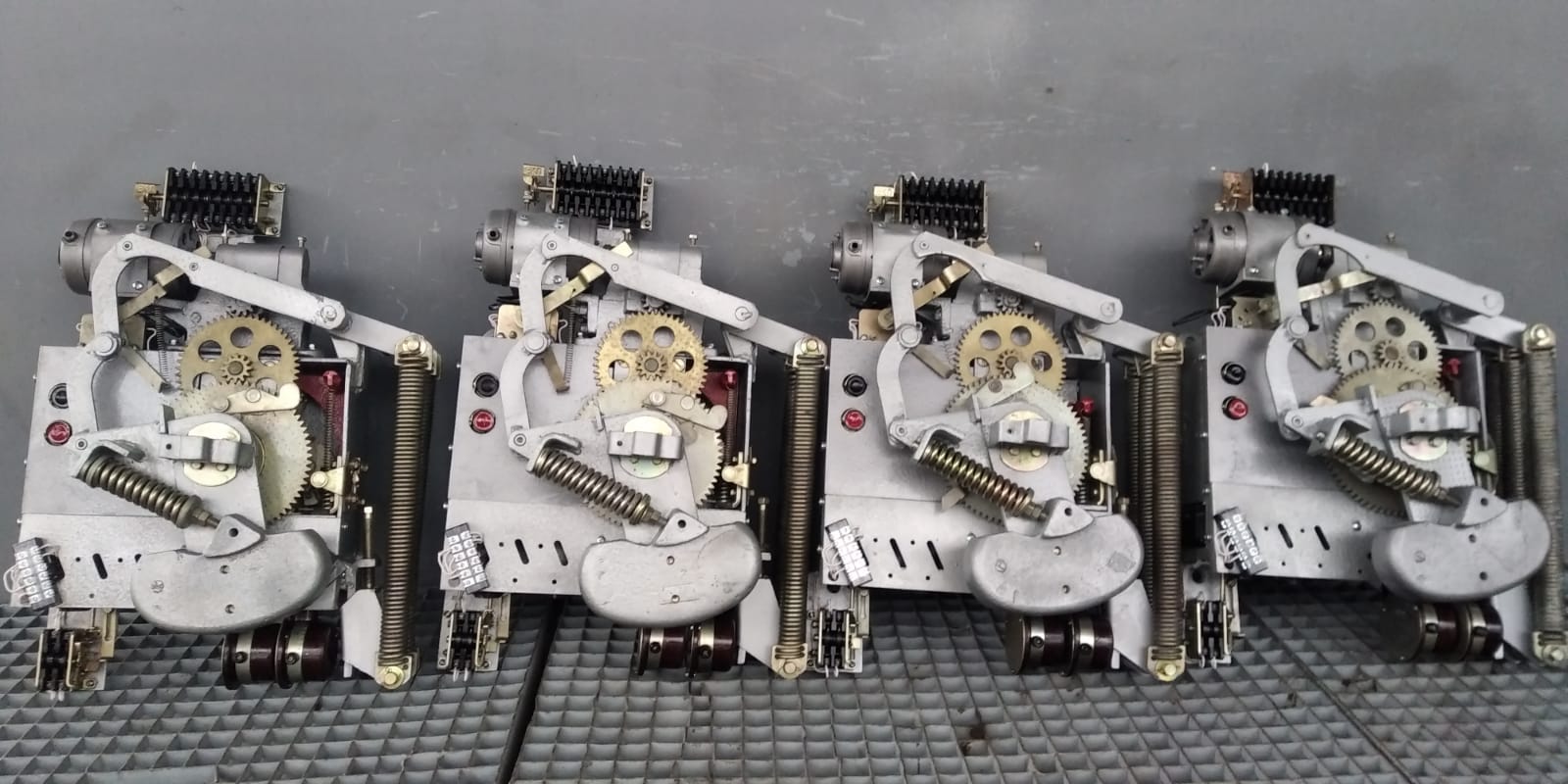

Устройство привода ПП-67

Привод пружинный типа ПП-67 является двигательным приводом косвенного действия. Операция включения выключателя осуществляется за счет предварительно натянутых включающих пружин привода. Отключение выключателя осуществляется за счет энергии, запасенной пружинами выключателя при включении.

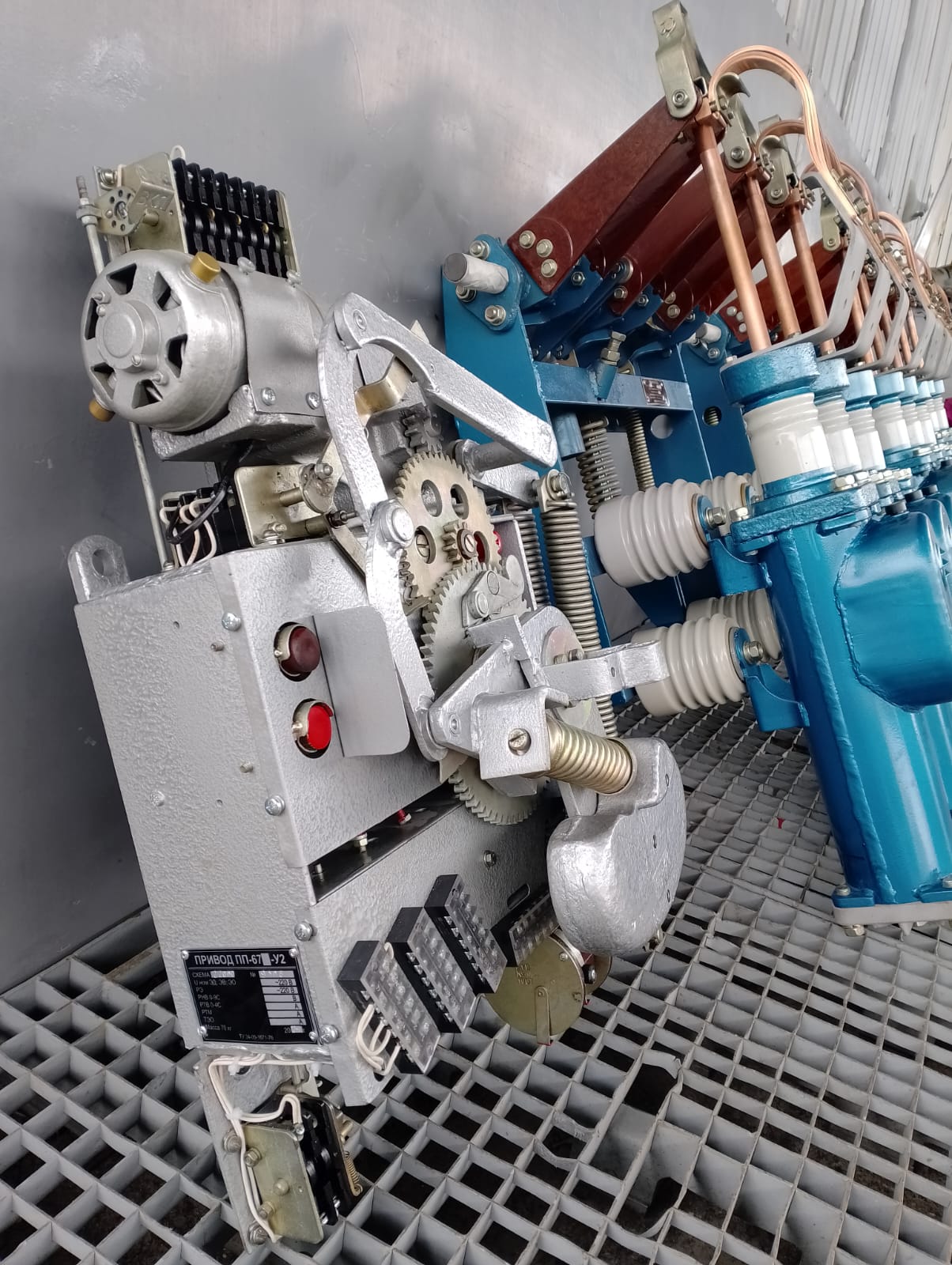

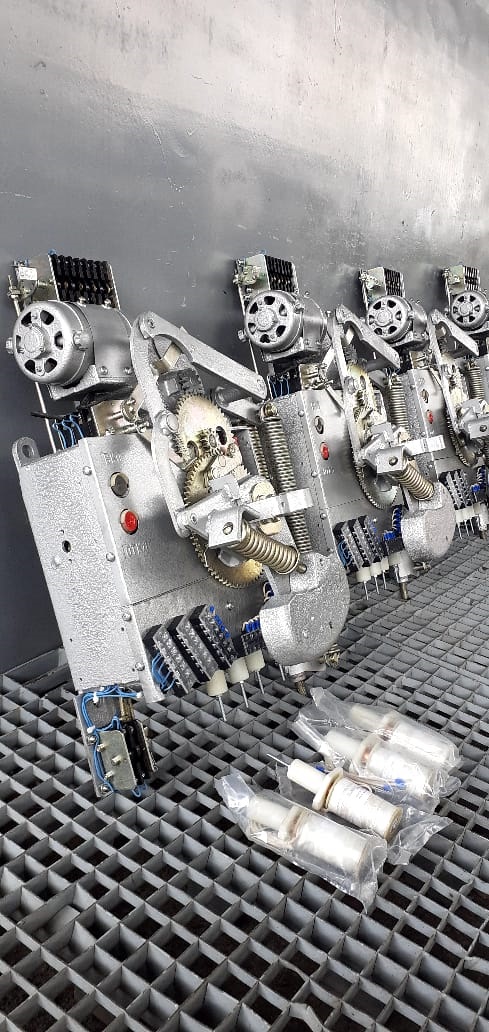

Конструктивно привод ПП-67 имеет исполнение отдельное от выключателя и может соединяться с выключателем непосредственно (выключатель ВМП-10К) или через промежуточные звенья (выключатель ВПМ-10).

Привод ПП-67 может применяться для внутренней и наружной установки. Привод при внутренней установке предназначен для управления выключателями типа ВМГ-10, ВПМ-10. Привод ПП-67 при наружной установке предназначен для управления выключателями С-35, ВМ-35. В этом случае привод монтируется в шкафу ШПП-63.

Управление выключателем с помощью привода ПП-67 может осуществляться:

Вручную — специальными кнопками управления, расположенными на приводе;

Дистанционно — специальными электромагнитами дистанционного управления, встроенными в привод;

Автоматически — специальными отключающими элементами защиты, встраиваемыми в привод.

Привод типа ПП-67 имеет 27 вариантов исполнения защиты. Каждый вариант обозначается своим цифровым индексом, состоящим из пяти цифр.

Условное обозначение вариантов схем защиты состоит из пяти цифр, которые обозначают:

            1 — реле максимального тока мгновенного действия РТМ.

            2—реле максимального тока с выдержкой времени РТВ.

            4 — отключающий электромагнит с питанием от независимого источника оперативного тока РЭ,

            5 — токовый электромагнит отключения для схем с дешунтированием ТЭО,

            6 — реле минимального напряжения с выдержкой времени РНВ.

Техническая характеристика

Значение

1. Номинальное напряжение электромагнитов дистанционного управления (включения и отключения), В:

     а) постоянного тока



     б) переменного тока

24, 48, 110, 220

100, 127, 220, 380

2. Номинальное напряжение электромагнитов релейного отключения, В:

     а) постоянного тока



     б) переменного тока

24, 48,110, 220

100, 127, 220, 380

2. Номинальные напряжения реле минимального напряжения переменного тока, В

100, 127, 220, 380

3. Диапазон уставок, отключающих токов реле РТМ, А

5÷150

4. Диапазон уставок начальных, отключающих токов реле РТВ, А

5÷35

5. Номинальное напряжение электродвигателя заводящего устройства, В:

     а) постоянного тока

     б) переменного тока

110, 220

127, 220

6. Пределы оперативной работы привода по напряжению на зажимах обмоток электромагнитов в процентах от номинального напряжения:

     а) дистанционного включения

     б) дистанционного отключения

127

80÷110

60÷120

7. Масса привода, кг

70÷88
