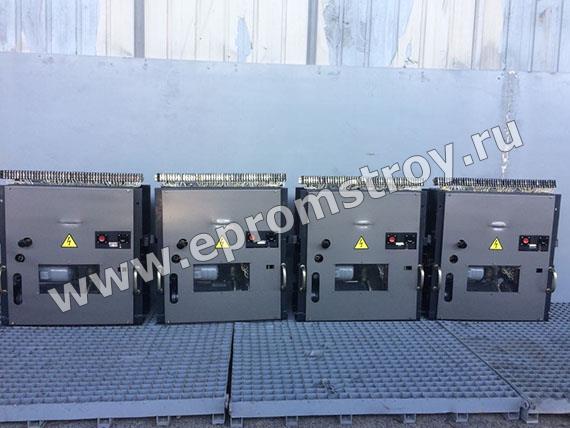

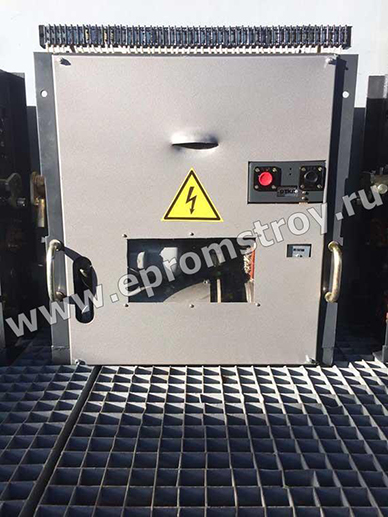

Привод пружинный встроенный предназначен для управления выключателями типа ВМПП-10.
Привод предназначен для работы в следующих условиях:
а) высота над уровнем моря не более 1000 м;
б) пределы температуры воздуха, окружающего привод: нижнее значение минус 25°С; верхнее значение до плюс 40°С;
в) среднемесячная относительная влажность воздуха не более 80% при температуре 20°С;
г) окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах;
д) рабочее положение привода в пространстве - вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону.

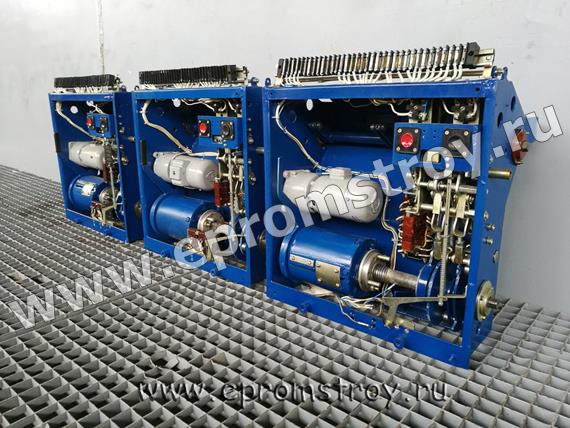

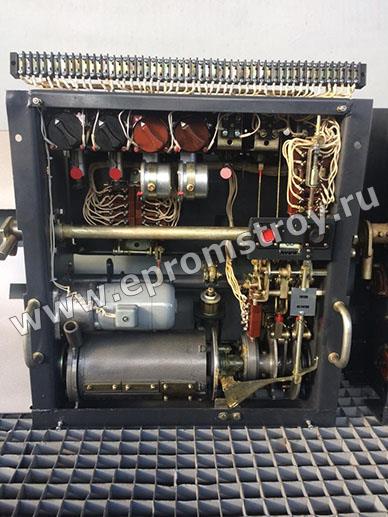

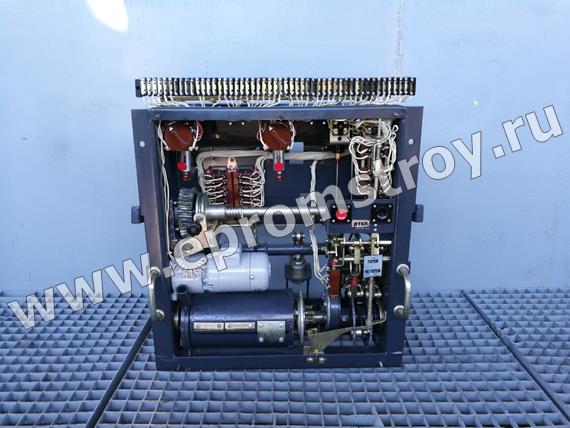

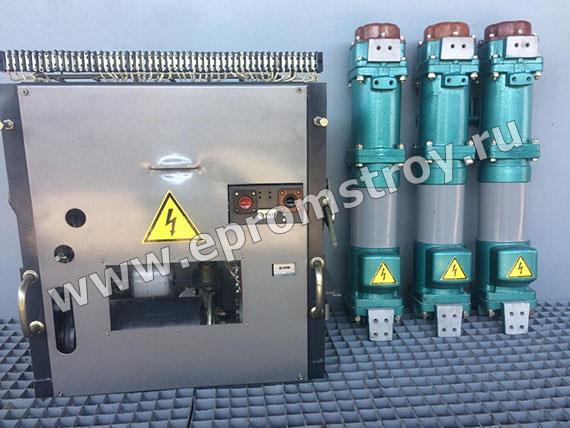

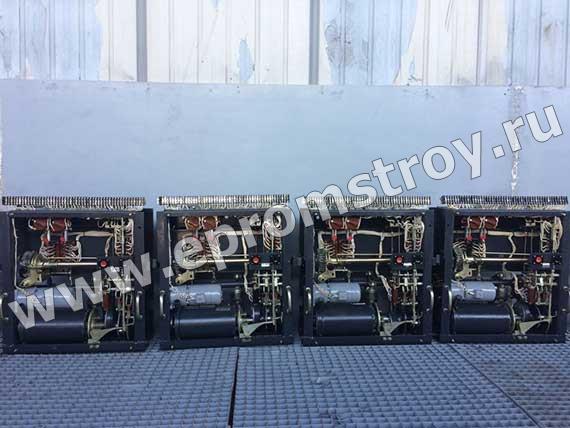

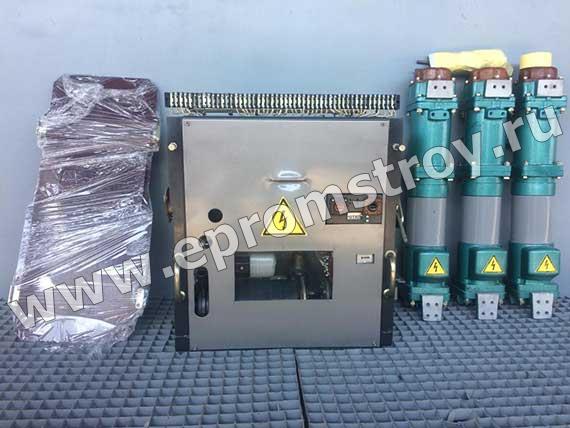

Конструктивно привод встроен в раму выключателя ВМПП-10 и является его неотъемлемой частью. Привод состоит из рамы, вала привода, промежуточного вала, заводного устройства, рабочих пружин, двух идентичных запорных устройств, коммутирующих контактов вспомогательных цепей (цепей управления, сигнализации, блокировки), электромагнита отключения и включения, расцепителей, пульта ручного управления выключателя, монтажа проводки, контактных рядов.
Привод ВМПП-10 имеет 28 вариантов схем защиты, выполненных на встроенных электромагнитах и расцепителях прямого действия. Условное обозначение вариантов схем защиты состоит из пяти цифр, которые обозначают:
1 — реле максимального тока мгновенного действия РТМ (КА),
2—реле максимального тока с выдержкой времени РТВ (КАТ),
4 — отключающий электромагнит с питанием от независимого источника оперативного тока ЭОнп (YAV),
5 — токовый электромагнит отключения для схем с дешунтированием ЭОтт (YAA),
6 — реле минимального напряжения с выдержкой времени РНВ (КVТ).
Номера гнезд установки расцепителей и электромагнитов в приводе отсчитываются слева направо при виде со стороны кнопок управления привода, где первым считается гнездо, расположенное в глубине привода.
Техническая характеристика |
Значение |
1. Наибольшее количество операций (отключения и включения), которое способен совершить привод при полностью заведенных рабочих пружинах без их подзаводки |
3 |
2. Номинальное напряжение электродвигателя для заводки рабочих пружин привода, В а) постоянного тока б) переменного тока |
110, 220 127, 220 |
3. Пределы оперативной работы электродвигателя для заводки рабочих пружин в процентах от номинального напряжения |
80…110 |
4. Время заводки рабочих пружин привода при минимальном напряжении, с не более: а) на 2 операции б) на 3 операции |
20 30 |
5. Потребляемая мощность электродвигателя заводки Вт | ВА |
290| 365 |
6. Номинальное напряжение электромагнита дистанционного отключения и включения (YAT, YAC) В: а) постоянного тока б) переменного тока |
110, 220 100, 127, 220 |
7. Пределы напряжения оперативной работы электромагнита дистанционного отключения в процентах от номинального напряжения |
65…120 |
8. Пределы напряжения оперативной работы электромагнита дистанционного включения в процентах от номинального напряжения |
80…110 |
9. Максимальное количество встроенных элементов защиты |
5 |
10. Масса привода с элементами защиты, кг |
120 |
