Маломасляный выключатель ВКЭ-М-10 является модернизированным выключателем ВКЭ-10. Выключатель ВКЭ-10 отличается от ВКЭ-М-10 конструкцией электромагнитного привода, который имеет другой габарит по высоте и его общий размер от основания выключателя составляет 627 мм вместо 443 мм.

Структура условного обозначения выключателя ВКЭ-М-10

пример: выключатель ВКЭ-М-10-20/630, ВКЭ-М-10-20/1000, ВКЭ-М-10-31,5/1600

В – выключатель.

К – колонкового типа

Э – встроенный электромагнитный привод

М - модернизированный

10 – номинальное напряжение, кВ.

20, 31,5 - номинальный ток отключения, кА.

630; 1000, 1600 – номинальный ток, А.

Устройство выключателя ВКЭ-М-10

Выключатели типа ВКЭ-М-10 относятся к жидкостным выключателям высокого напряжения с малым объемом дугогасящей жидкости (трансформаторного масла). Принцип действия выключателей основан на гашении электрической дуги, возникающей при размыкании контактов потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры дуги. Этот поток получает определенное направление в специальном дугогасительном устройстве, размещенном в зоне горения дуги.

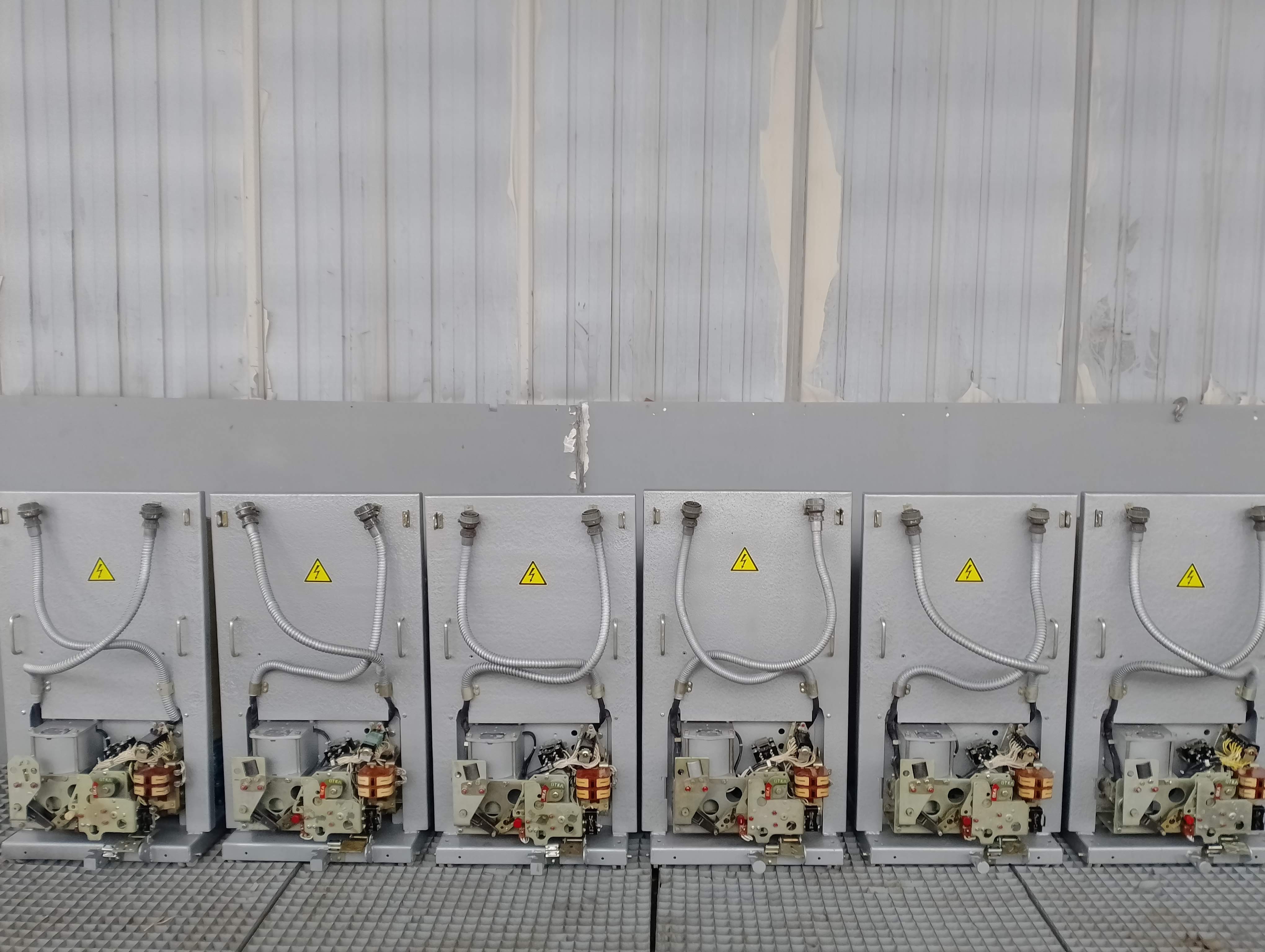

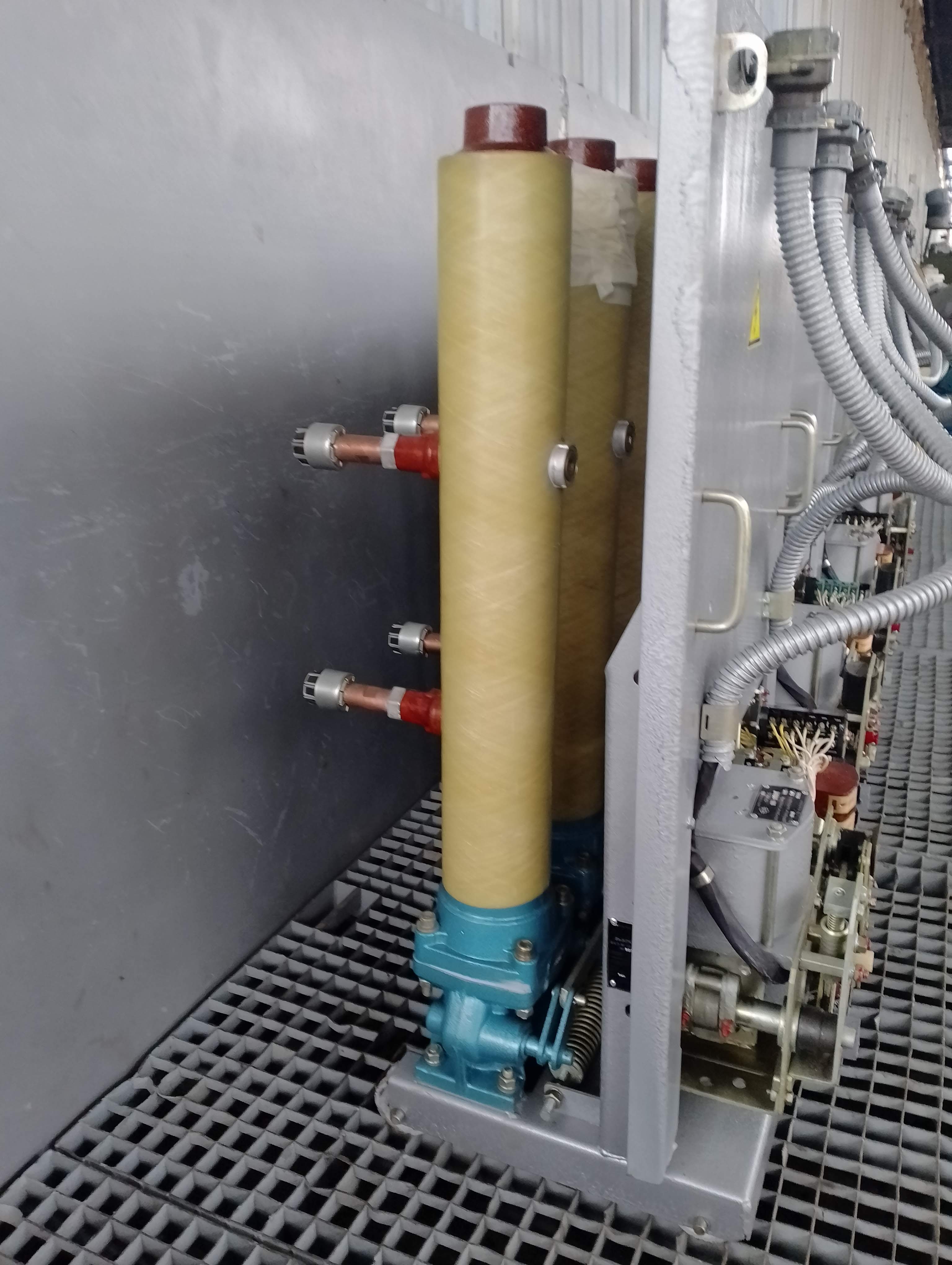

Полюсы выключателей на номинальные токи 630 и 1000 А (номинальный ток отключения – 20 кА) выполнены в цельном изоляционном цилиндре; полюсы выключателей на номинальный ток 630, 1000 (номинальный ток отключения – 31,5 кА) и 1600 А имеют в верхней части металлические ребристые корпуса, а выключатели имеют изоляционные кожухи.

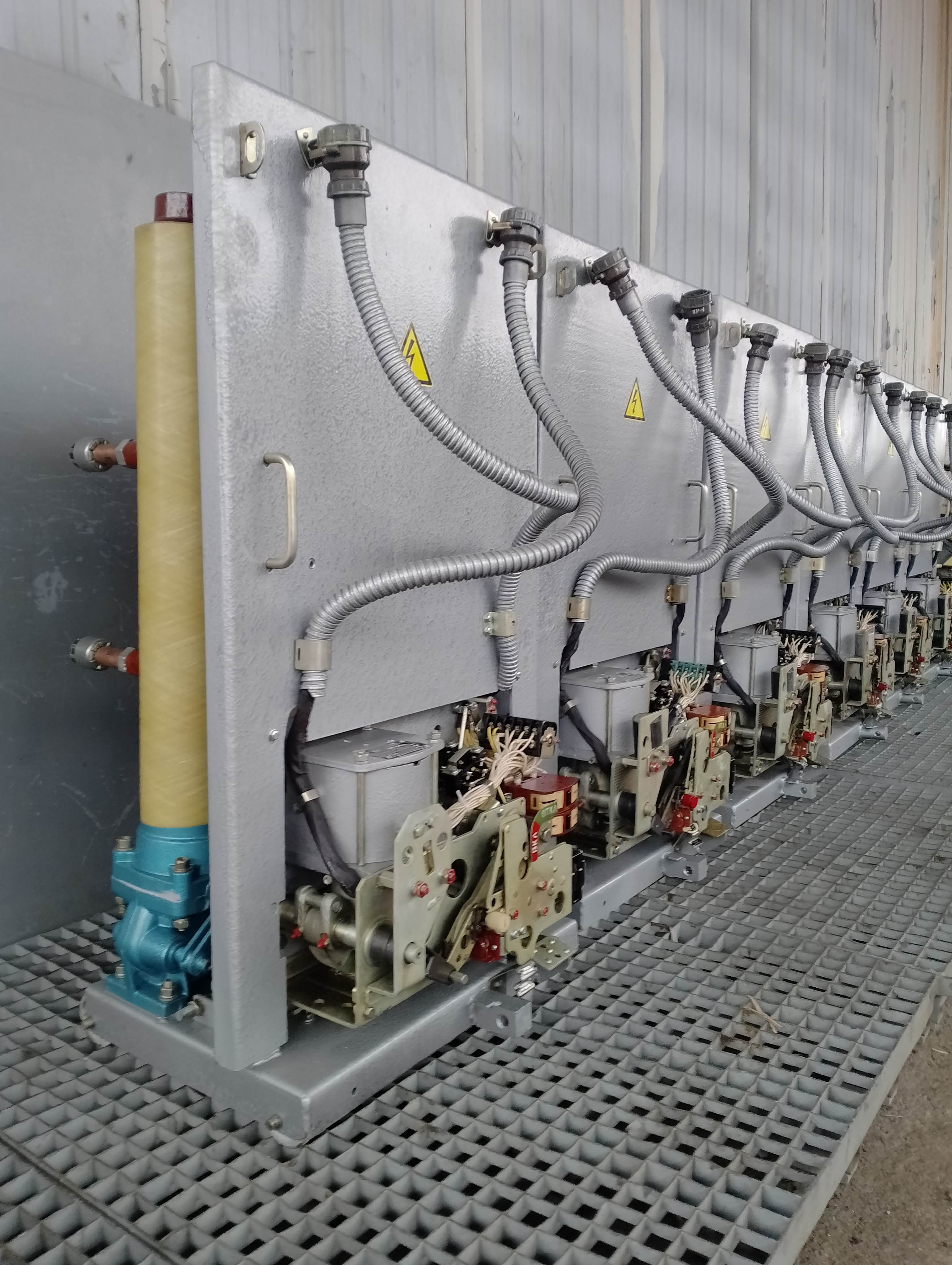

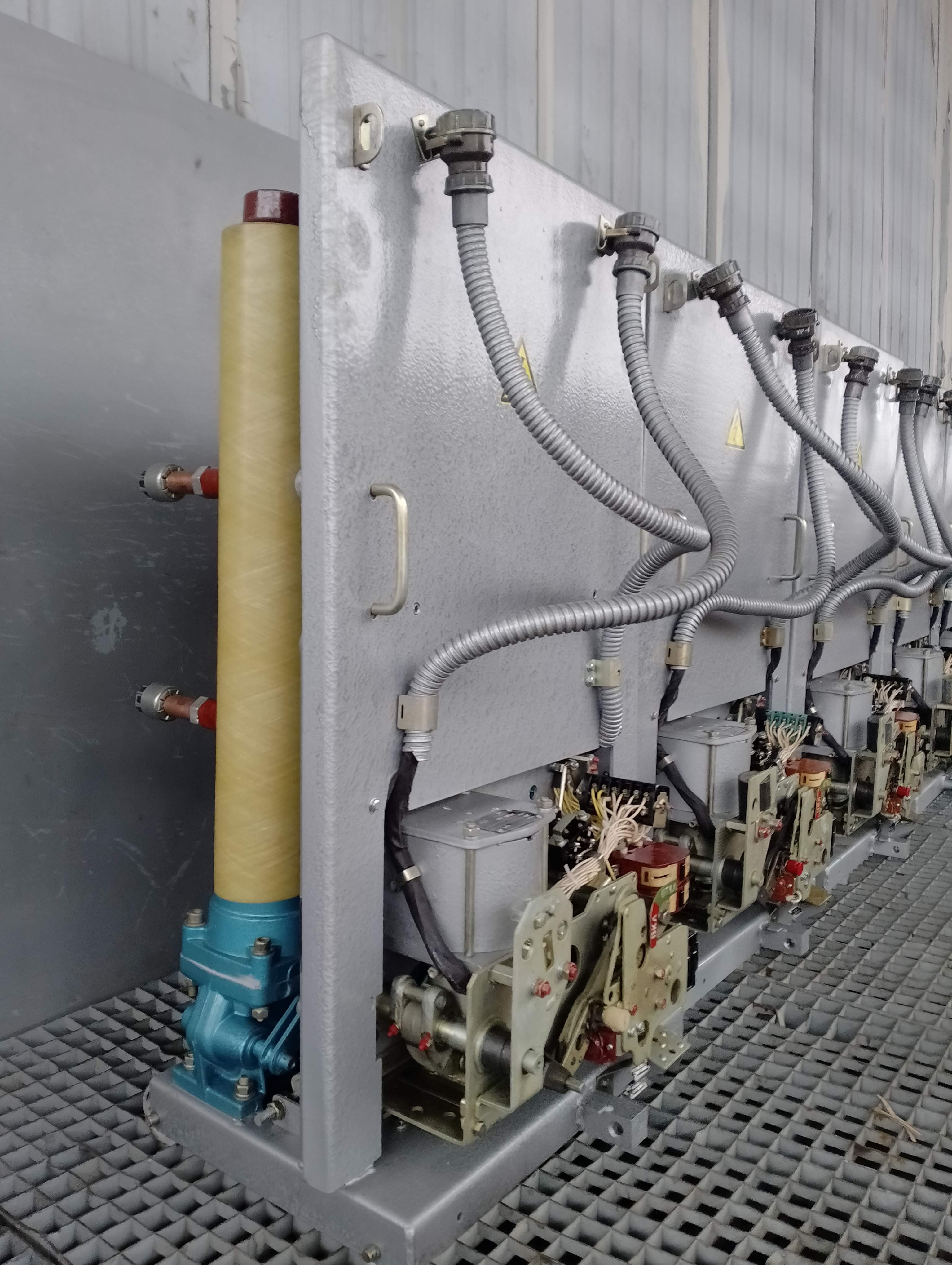

Управляется выключатель встроенным электромагнитным приводом постоянного тока. При этом оперативное включение происходит за счет энергии включающего электромагнита, отключение - за счет энергии отключающей пружины самого выключателя, которая срабатывает при воздействии отключающего электромагнита на защелку привода, удерживающую выключатель во включенном положении.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальный ток, А

630, 1000, 1600

4. Номинальный ток отключения, кА

20; 31,5

5. Предельный сквозной ток, кА:

   а)  начальное эффективное значение периодической

     составляющей

20 (31,5)

  б)  амплитудное значение

52 (80)

6. Предельный ток термической устойчивости для промежутка времени 3 c, кА

20 (31,5)

7. Минимальная бестоковая пауза при АПВ, с

0,3

8. Собственное время отключения выключателя, с, не более:

0,05

9. Полное время отключения выключателя, с, не более:

0,07

10. Собственное время включения выключателя, с, не более

0,25

11. Климатическое исполнение

У;Т

12. Категория размещения

2, 3

13. Габаритные размеры, мм

1158x640x625

14. Масса  выключателя (без масла), кг

144 - 170

15. Масса масла, кг

10 - 12
