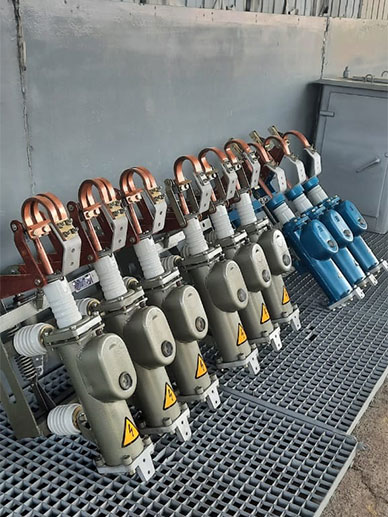

Выключатель ВПМ-10

Структура условного обозначения выключателя ВПМ-10

пример: выключатель ВПМ-10-20/630, ВПМ-10-20/1000

В – выключатель.

П – подвесное исполнение полюсов

М – масляный.

10 – номинальное напряжение, кВ.

20 - номинальный ток отключения, кА.

630; 1000 – номинальный ток, А.

Принцип работы выключателя ВПМ-10

Принцип работы выключателя основан на гашении дуги, возникающей при размыкании контактов, потоком газомасляной смеси, образующейся в результате интенсивного разложения трансформаторного масла под действием высокой температуры горения дуги. Этот поток получает определённое направление в специальном дугогасительном устройстве, размещённом в зоне горения дуги.

Конструкция выключателя ВПМ-10

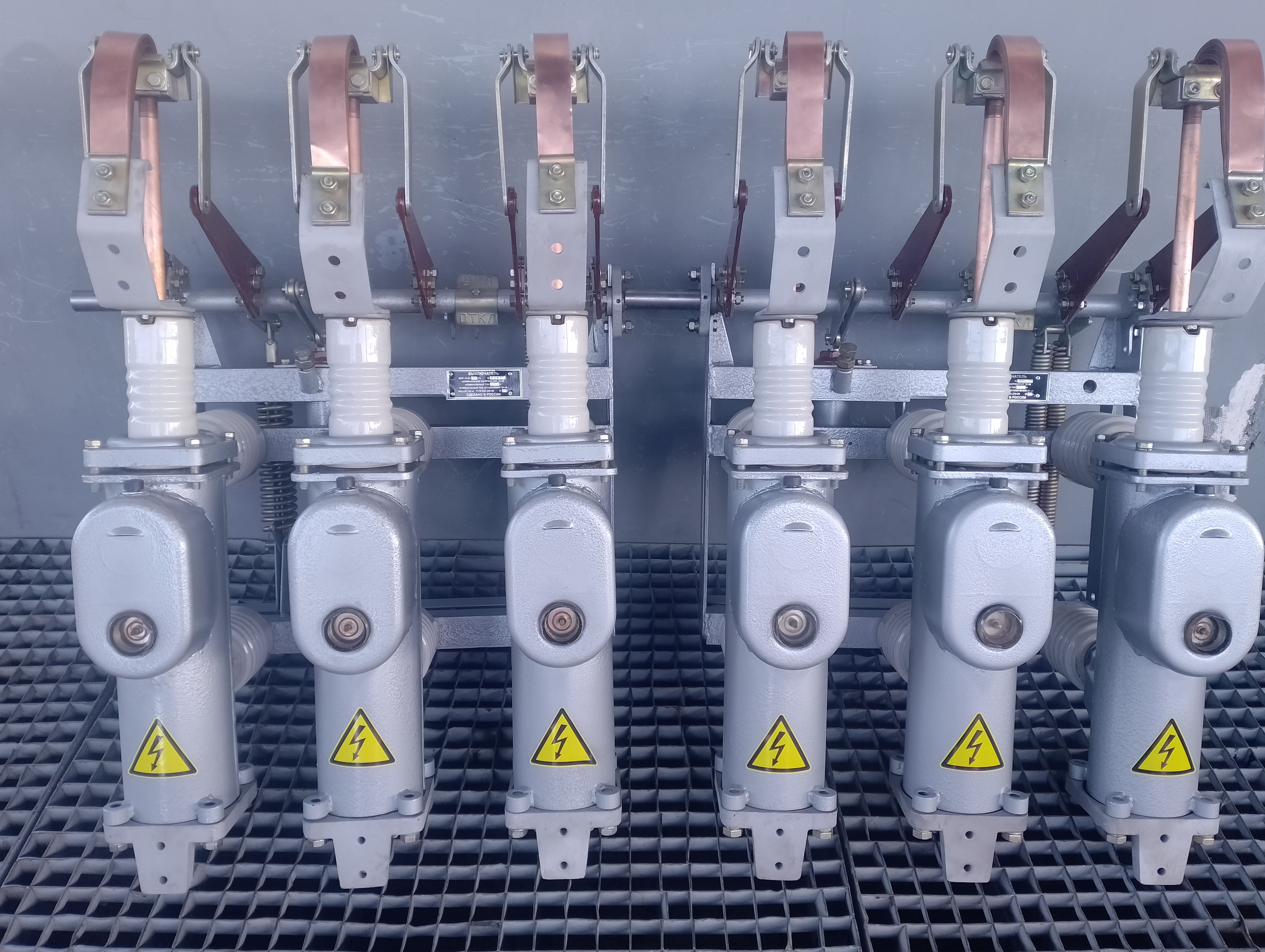

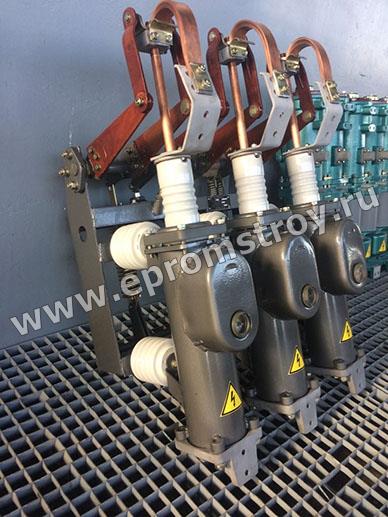

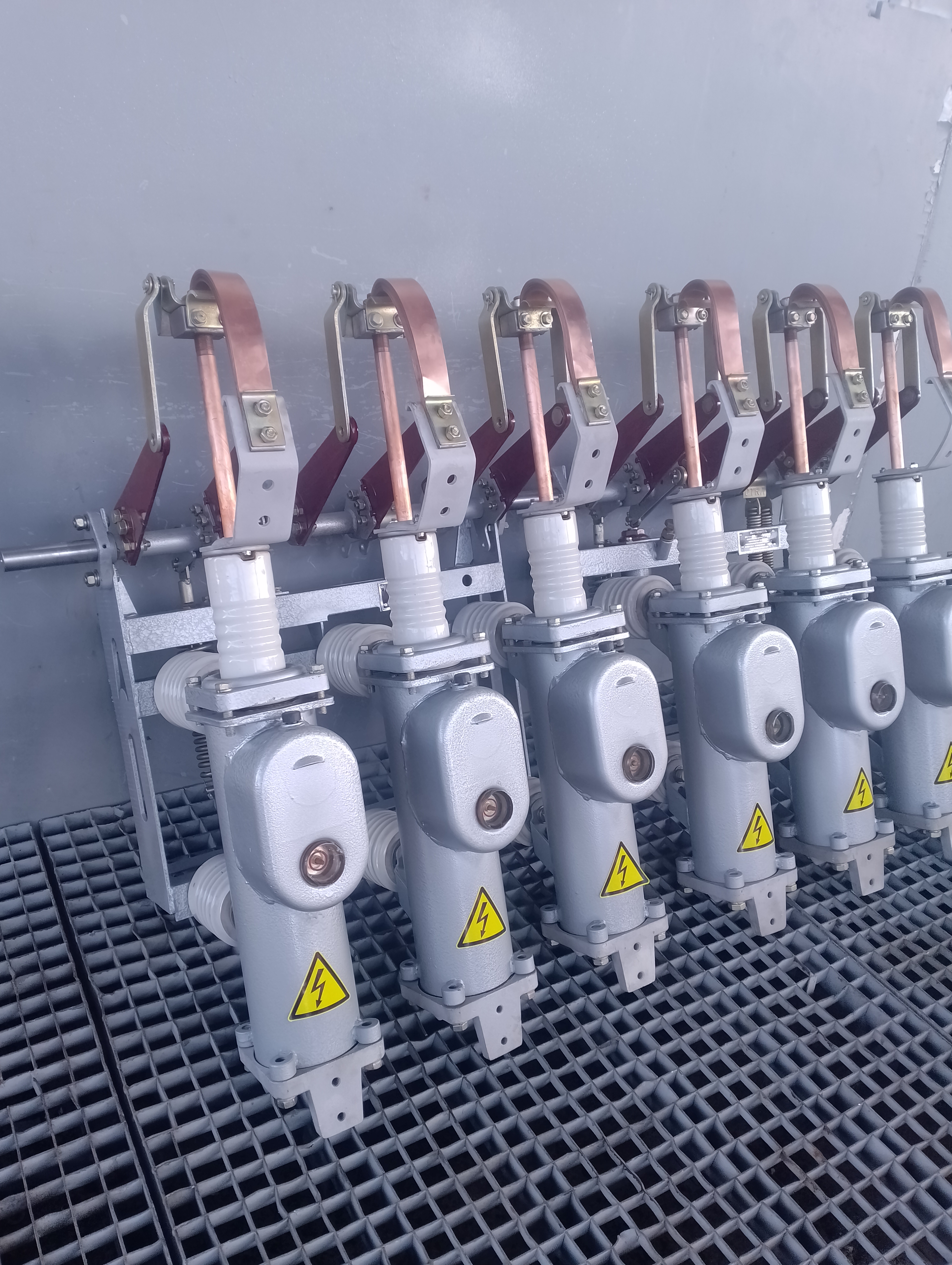

Выключатель ВПМ-10 является трехполюсным выключателем, полюсы  которого изоляторами  соединены с общей заземляемой рамой. Внутри рамы расположены главный вал с рычагами, отключающие пружины, масляный и пружинный демпферы. Каждый полюс имеет изоляционную тягу, соединенную с валом.

Каждый полюс крепится к раме на двух опорных фарфоровых изоляторах, имеющих эластичное крепление арматуры, что повышает их механическую стойкость.

Включение выключателя происходит за счёт энергии привода ПЭ-11 или ПП-67, а отключение – за счёт энергии отключающих пружин выключателя.

Для подсоединения выключателя к приводу на валу установлен специальный рычаг или в средней части вала приварен рычаг. В зависимости от этого возможно боковое или среднее присоединение привода.
