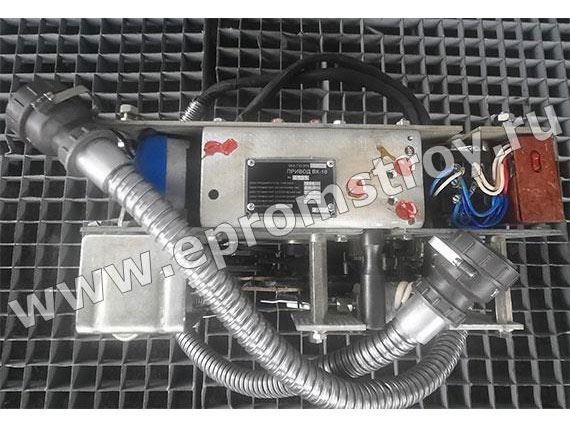

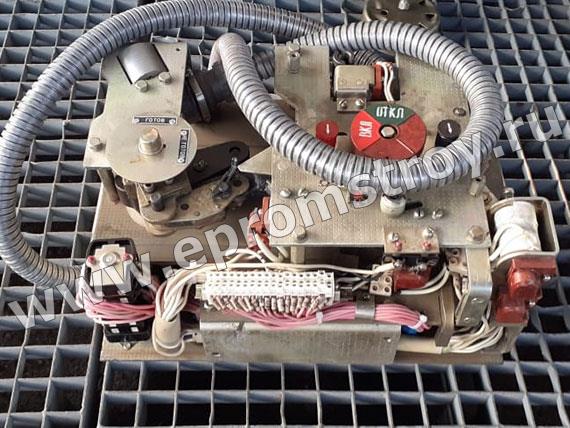

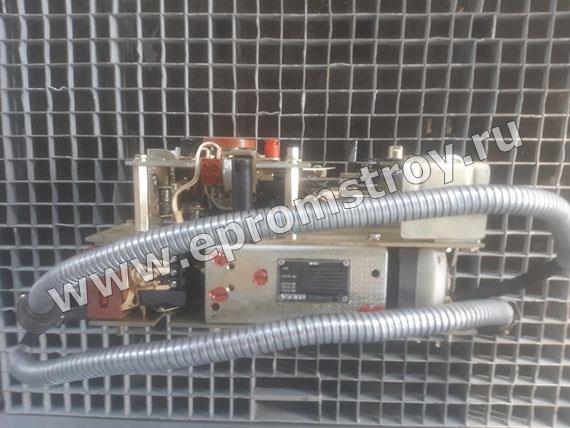

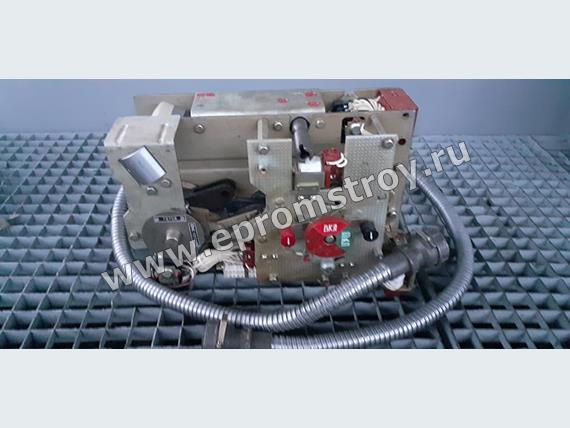

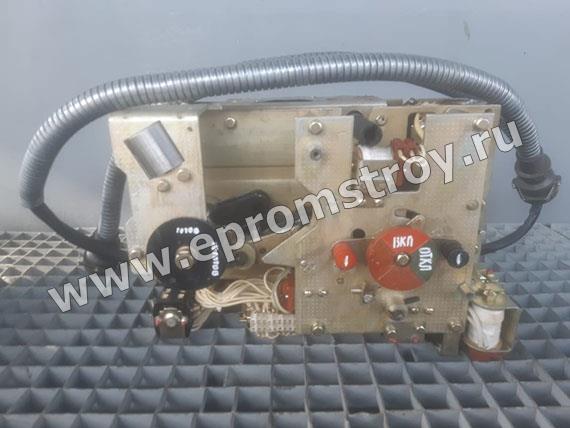

Привод ВК-10

Привод ВК-10

Привод ВК-10
Привод ВК-10
Привод ВК-10

Привод ВК-10

в наличии

Привод пружинный встроенный предназначен для управления выключателями типа ВК-10.

Условия эксплуатации

Привод предназначен для работы в следующих условиях:

а) высота над уровнем моря не более 1000 м;

б) пределы температуры воздуха, окружающего привод: нижнее значение минус 25°С; верхнее значение до плюс 40°С;

в) среднемесячная относительная влажность воздуха не более 80% при температуре 20°С;

г) окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах;

д) рабочее положение привода в пространстве - вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону.

Устройство привода ВК-10

Конструктивной особенностью и достоинством привода является использование избыточной энергии подвижных частей для частичного подзавода рабочих пружин привода в конце включения выключателя.

Для подсчета количества операций включения – отключения (ВО) в приводе установлен счетчик количества операций. Для блокировки включающего устройства при заведенных рабочих пружинах привода в нем устанавливается блок – замок. Он обеспечивает невозможность включения выключателя при вставленном в блок – замок и повернутом ключе.

Техническая характеристика

Значение

1. Номинальное напряжение электромагнитов включения YАС и отключения YАТ, YАV, В:

          постоянного тока

          переменного тока

24; 48; 110; 220

100; 127; 220; 380

2. Пределы напряжения на зажимах электромагнитов управления  в процентах от номинального напряжения:

          YАС

          YАТ, YАV

80…100

65…120

3. Ток срабатывания электромагнитов отключения YАА, А

3; 5

4. Номинальное напряжение электродвигателя для заводки рабочих пружин привода, В:

          постоянного тока

          переменного тока

110; 220

127; 220

5. Пределы напряжения на зажимах электродвигателя заводки рабочих пружин привода в процентах от номинального напряжения

80…110

6. Время заводки рабочих пружин привода при минимальном напряжении, с, не более

15

7. Число операций включения, которые способен совершить привод при полностью заведенных рабочих пружинах без их подзаводки

1
