Выключатель С-35

Структура условного обозначения выключателя С-35 м

пример: выключатель С-35М-630-10.

С - серия;

35 - номинальное напряжение, кВ;

М - модернизированный;

630 - номинальный ток, А;

10 - номинальный ток отключения, кА;

Устройство выключателя С-35 м

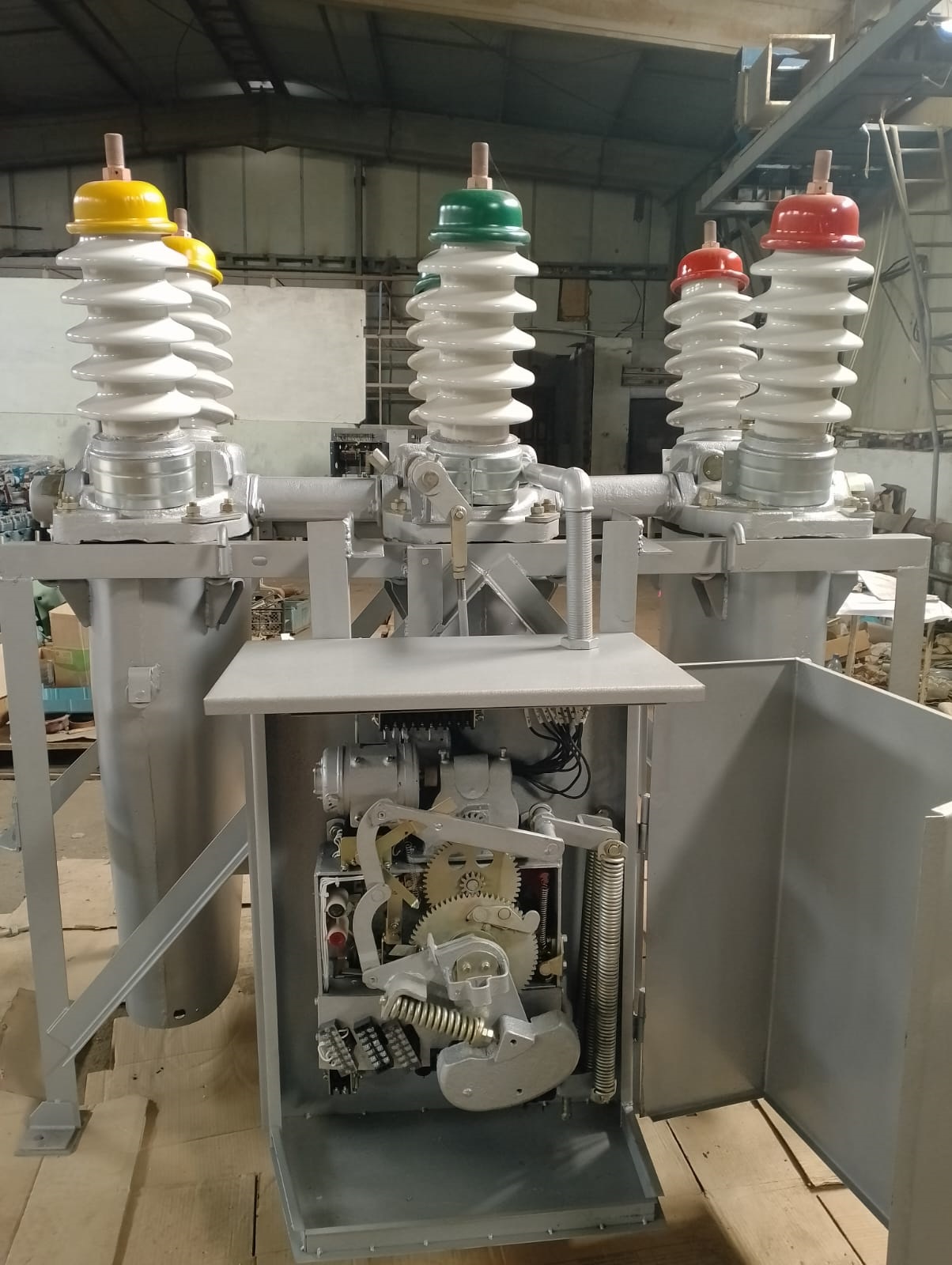

Выключатель выполнен в виде трех отдельных полюсов, механически связанных между собой. В каждом полюсе выключателя масленого С-35 м крышка является несущей частью, к которой крепятся все остальные узлы. Крышки полюсов устанавливаются на сварной каркас и соединяются между собой: один комплект при помощи междуполюсных муфт. Ведущий вал среднего полюса выведен наружу. Управление выключателем осуществляется электромагнитным или пружинным приводами.

Баки выключателя - овальной формы, снабжены маслоуказателями и маслоспускными кранами. В нижней части каждого бака, под дном, установлено подогревательное устройство. Баки выключателя снабжены изоляцией, состоящей из двух листов электрокартона. Изоляция предотвращает перекрытие и переброс дуги на стенки бака при отключении коротких замыканий.

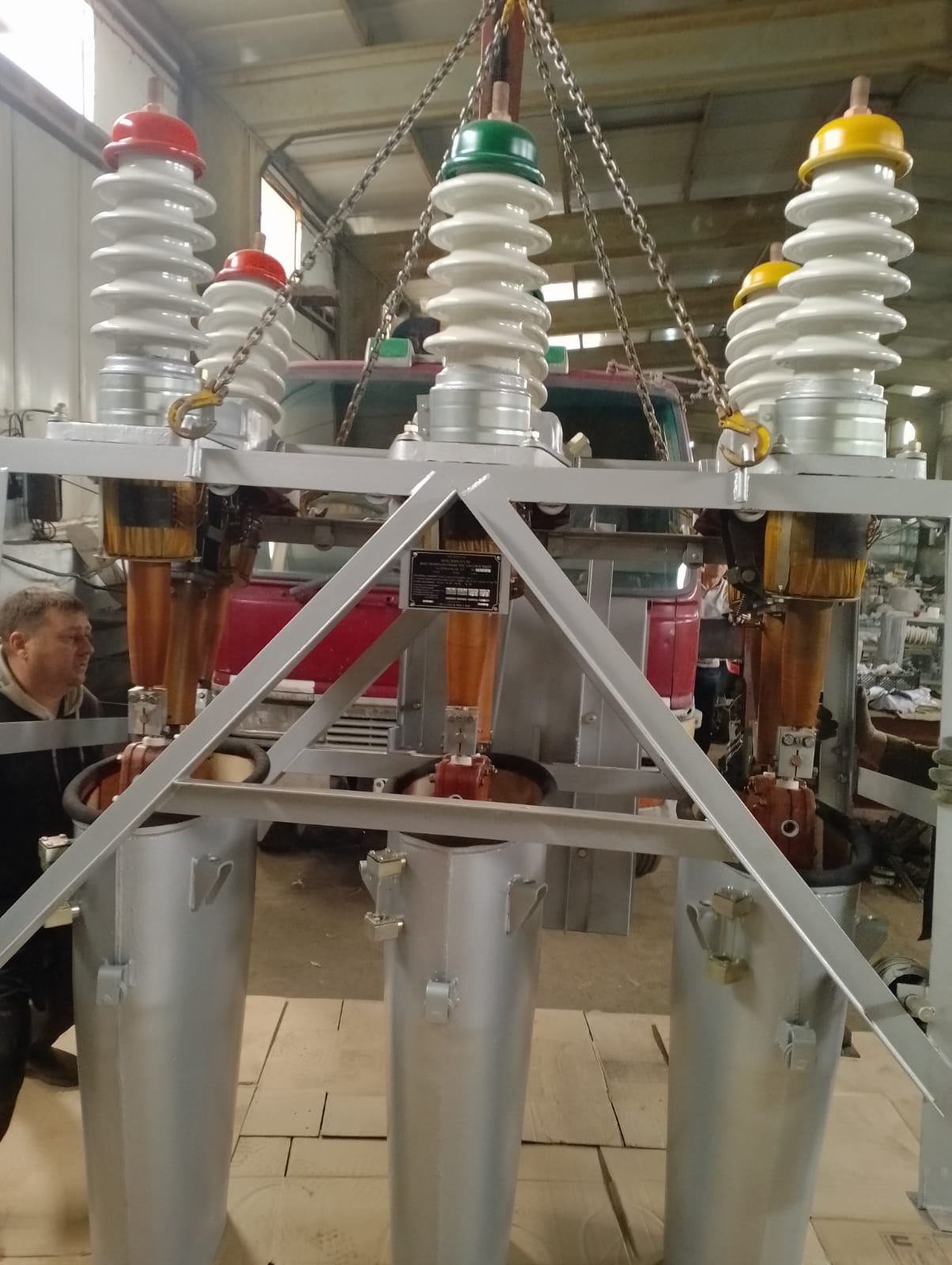

Полюс выключателя, содержит: дугогасительную камеру, размещенную в баке с трансформаторным маслом и закрепленную на штанге механизма, два ввода со встроенными трансформаторами тока.

Дугогасительная камера  состоит из двух одинаковых корпусов, изготовленные из прессматериала и соединенных между собой стяжными болтами. Внутренняя полость камеры облицована дугостойким изоляционным компаундом. Внутри камеры расположен подвижный контакт, выполненный в форме перемычки, которая опирается на четыре контактные пружины. Пружины смягчают удар контакта камеры о неподвижные контакты при включении.

Вводы выключателя установлены в отверстиях крышек каждого полюса. Основной частью ввода является конденсаторная втулка, намотанная на токоведущий стержень. Наполнитель  между втулкой и фарфоровой покрышкой предохраняет втулку от увлажнения. На верхний конец ввода навинчен наконечник с резьбой и двумя гайками. Между этими гайками крепят внешнюю ошиновку.

Принцип работы маслянного выключателя С-35 включает следующие этапы:

1. Замыкание контактов: При команде на включение контакты замыкаются, обеспечивая электрическое соединение в цепи.

2. Масляная камера: Контакты выключателя погружены в масляную камеру. Масло выполняет несколько функций: оно улучшает изоляцию между контактами, охлаждает их во время работы и предотвращает дуговые явления.

3. Открытие контактов: Когда выключатель должен быть выключен, управляющее устройство передает команду на разъединение контактов. Контакты разъединяются, и масло отводится из масляной камеры.

4. Системы безопасности: Масляные выключатели С-35 оборудованы системами безопасности, такими как предохранители и устройства контроля, чтобы обеспечивать надежную и безопасную работу системы.

Меры безопасности выключателя С-35 м

При осмотре выключателя С-35 м запрещается проникать за сетчатые или барьерные ограждения (в ЗРУ) и приближаться к токоведущим частям на расстояние менее допустимого.

Если при осмотре выключателя обнаружено отсутствие масла в масломерном стекле хотя бы одной фазы или течь масла, угрожающая недопустимым снижением уровня масла, то об этом должно быть немедленно сообщено диспетчеру и начальнику группы подстанций (подстанции), а со схемы управления выключателя С-35 м снят оперативный ток для предотвращения его автоматического или дистанционного отключения и повреждения. После этого должны быть приняты экстренные меры по выводу выключателя С-35 м из работы.
