в наличии

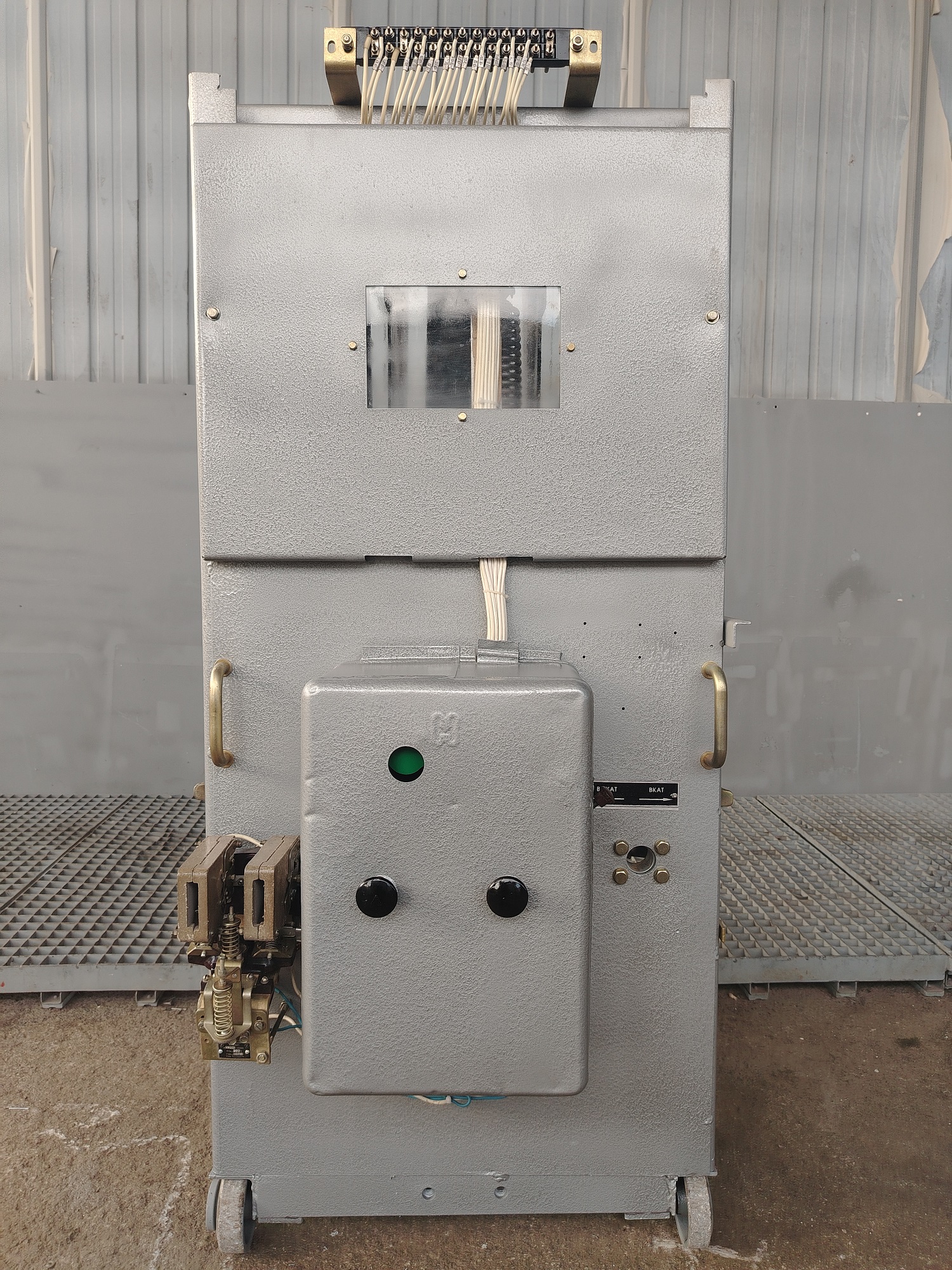

Выключатели типа ВМП-10К относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями может осуществляться электромагнитными приводами постоянного тока типа ПЭ-11 или пружинными приводами типа ППМ-10, ПП-67.

Структура условного обозначения выключателя ВМП-10К

пример: выключатель ВМП-10К-630-20, ВМП-10К-1000-20, ВМП-10К-1600-20

В – выключатель.

М – масляный.

П – подвесное исполнение полюсов

10 – номинальное напряжение, кВ.

К – исполнение для комплектных распределительных устройств (КРУ) с ячейками выкатного типа

630; 1000, 1600 – номинальный ток, А.

20 - номинальный ток отключения, кА.

Устройство выключателя ВМП-10К

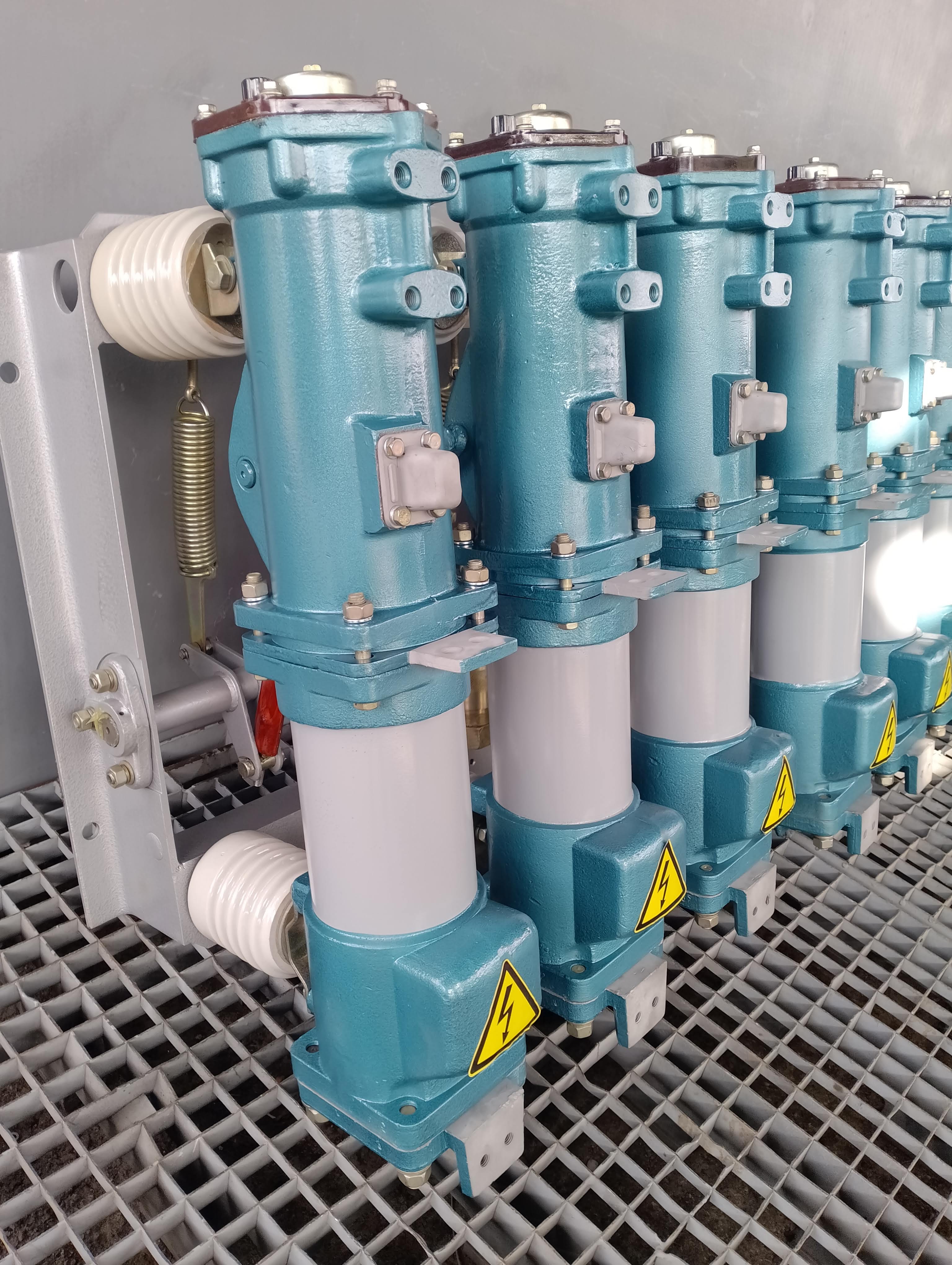

Каждый полюс выключателя состоит из прочного влагостойкого изоляционного цилиндра, на концах которого заармирозаны металлические фланцы. На верхнем фланце укреплен корпус из алюминиевого сплава, внутри него расположены выпрямляющий механизм, подвижный контакт, роликовое токосъемное устройство и маслоотделитель. Нижний фланец закрывается съемным силуминовым дном, внутри которого находится неподвижный розеточный контакт, а снаружи — пробка для спуска масла. Для наблюдения за уровнем масла в выключателе имеется маслоуказатель. Внутри цилиндра, над розеточным контактом, расположена дугогасительная камера, представляющая собой набор круглых пластин из электрокартона, фибры и гетинакса.

Для повышения стойкости контактов к действию электрической дуги и увеличения срока их службы съемные наконечники подвижных контактов и верхние концы ламелей розеточных контактов облицованы дугостойкой металлокерамикой.

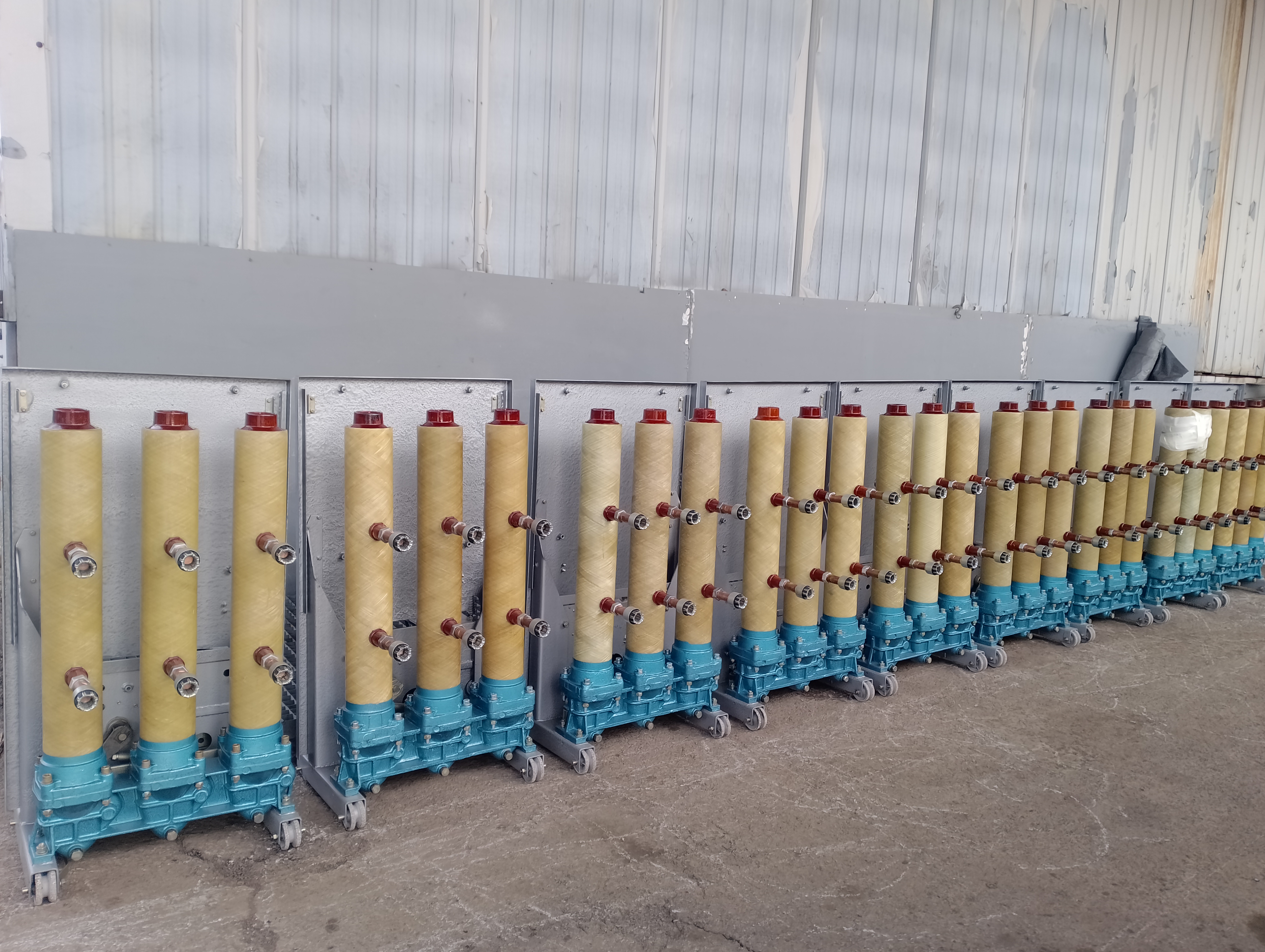

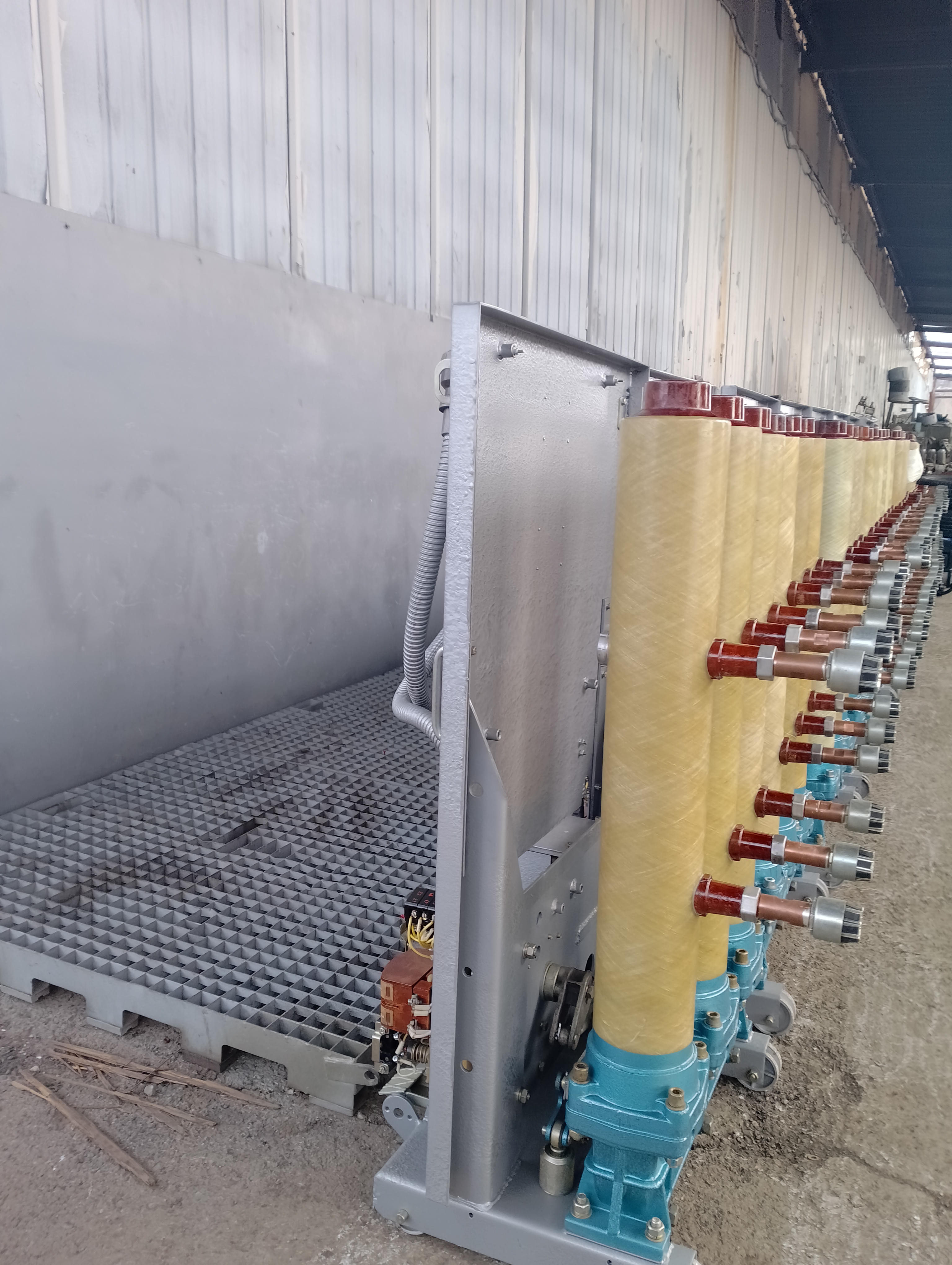

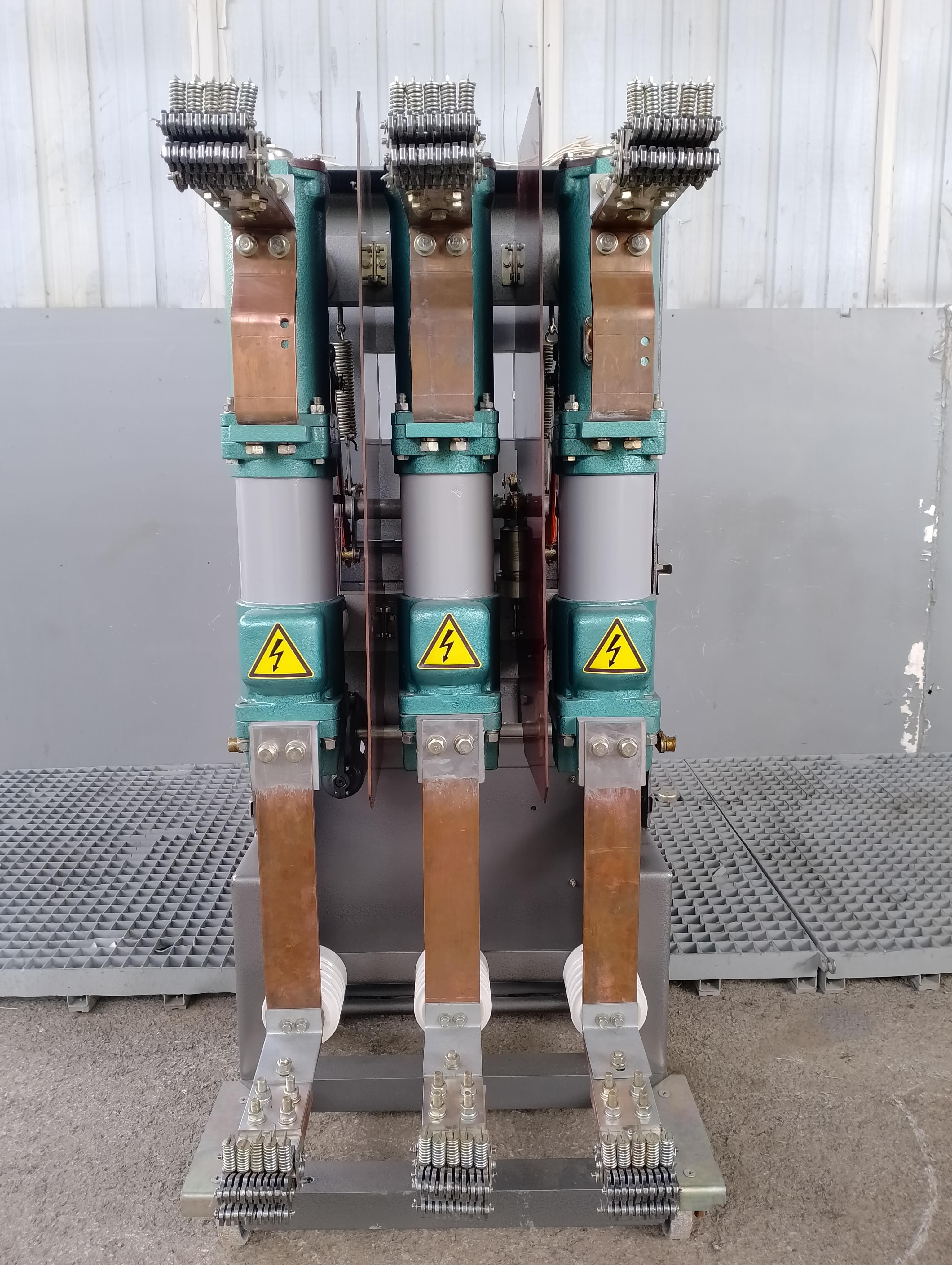

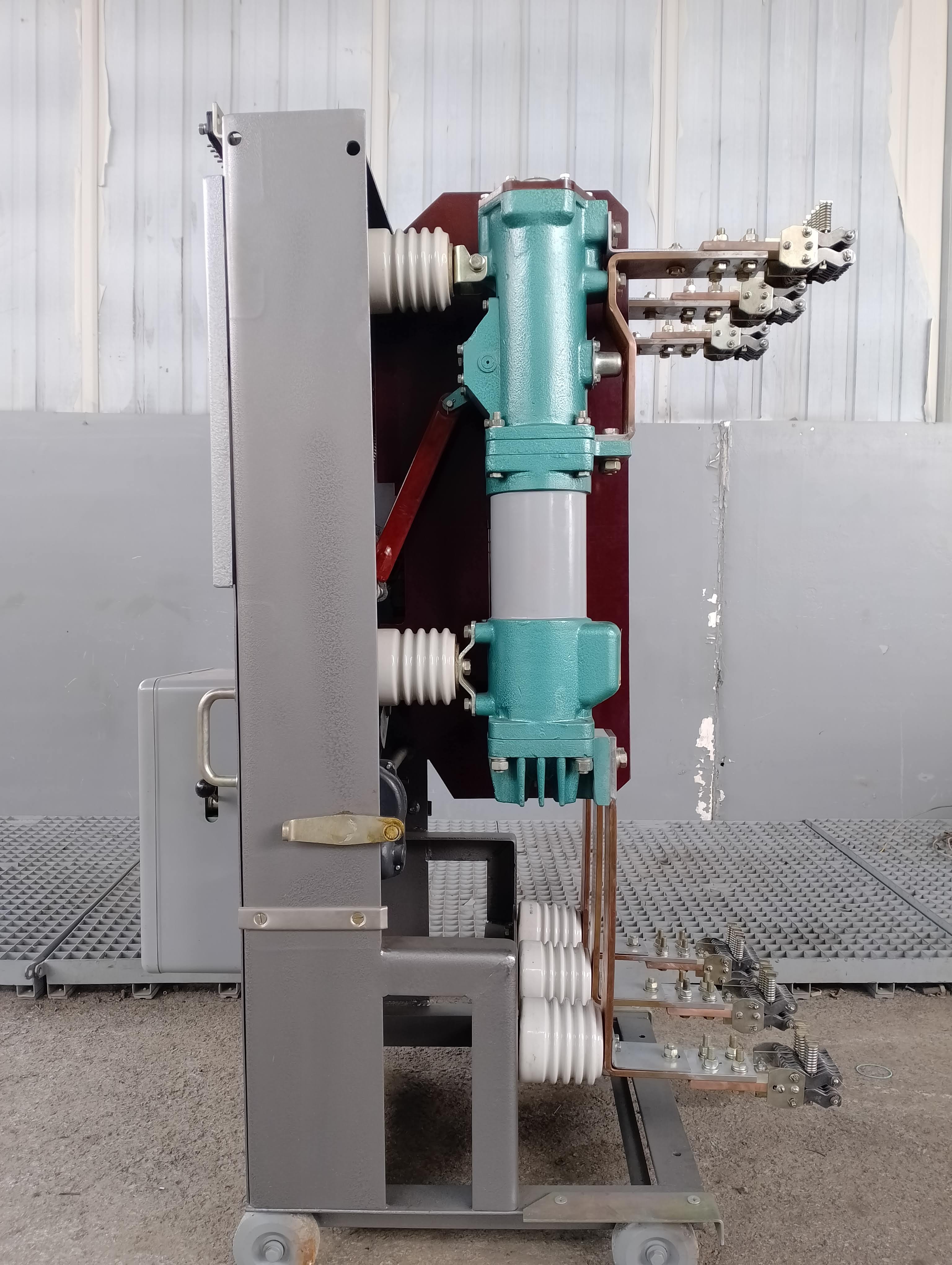

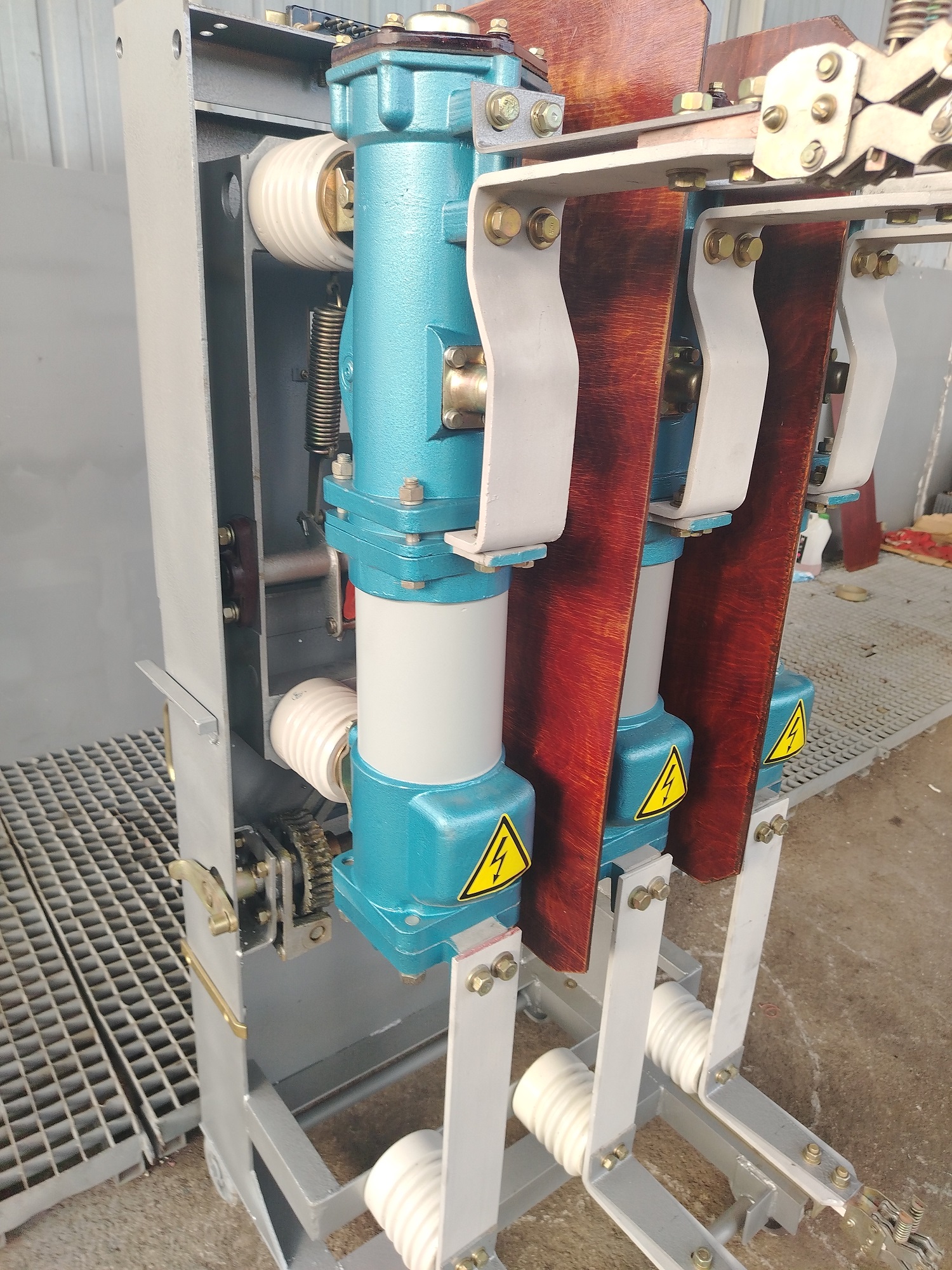

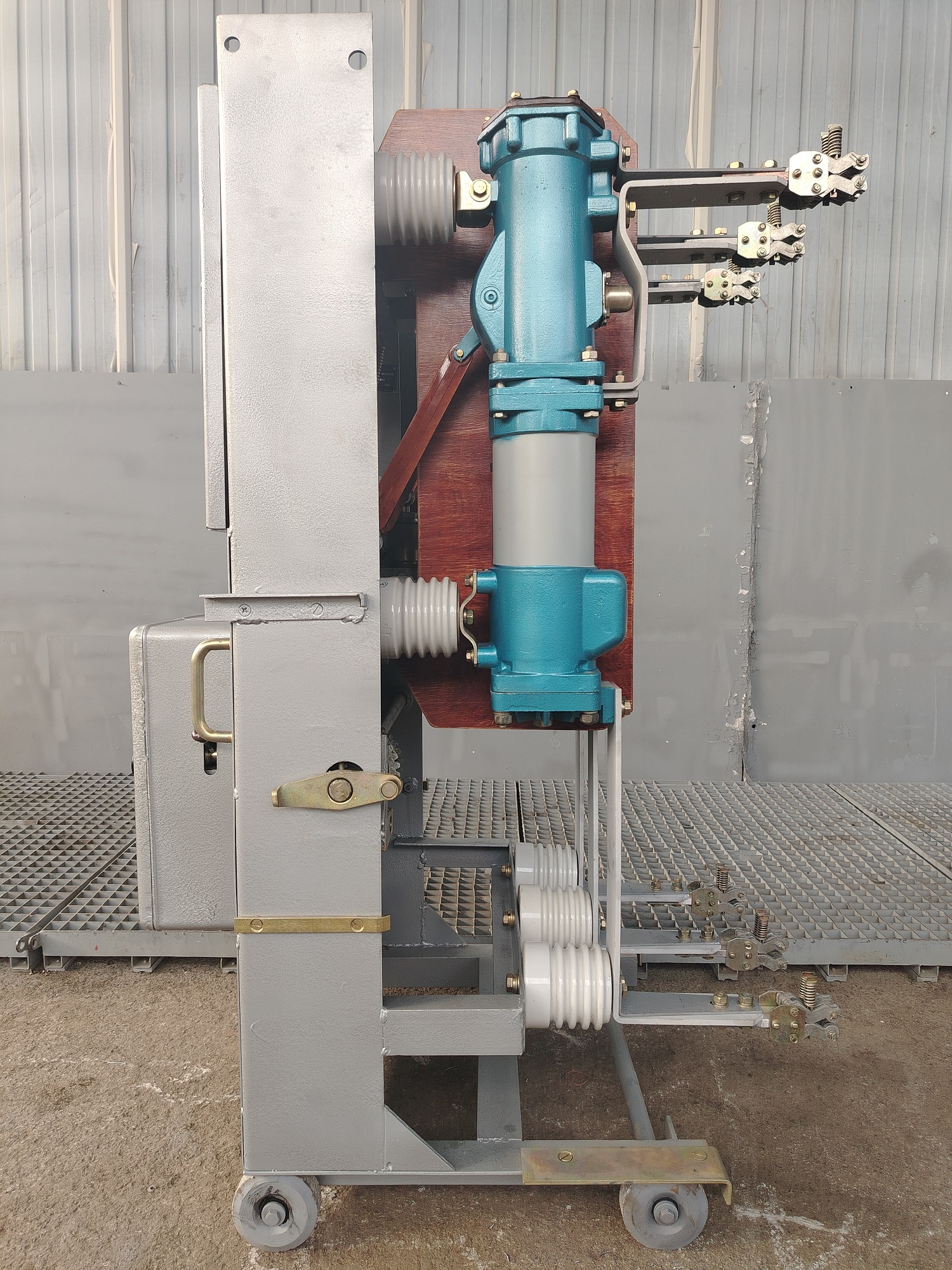

Выключатели ВМП-10К монтируются на выкатной элемент (тележку), которые имеют конструктивные отличия, в зависимости от типа КРУ.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальный ток, А

630, 1000, 1600

4. Номинальный ток отключения, кА

20

5. Предельный сквозной ток, кА:

      а)  начальное эффективное значение периодической

     составляющей

20

      б)  амплитудное значение

52

6. Предельный ток термической устойчивости для промежутка времени 4 с, кА

20

7. Собственное время отключения выключателя с приводом, с, не более

0,1

8.  Время отключения (до погасания дуги) выключателя с приводом, с, не более

0,12

9. Собственное время включения выключателя с приводом, с

0,3

10. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с

0,5

11. Масса выключателя (без масла) (без выкатного элемента), кг

130…145

12. Масса масла, кг

4,5
