Привод пружинно-грузовой типа ППМ-10 предназначен для дистанционного и автоматического управления высоковольтными выключателями ВМГ-133, ВМП-10 в камерах КСО, а также выключателями ВМП-10К с ячейками выкатного типа в комплектных распределительных устройствах (КРУ).
Привод ППМ-10 представляет собой конструкцию, устанавливаемую вертикально на стене распределительного устройства, в шкафу на вертикальной перегородке или на лицевой стороне выкатного элемента масляного выключателя.
Основные механизмы привода размещаются в сварном металлическом корпусе. Через заднюю стенку корпуса привода наружу выходит вал, соединяемый с выключателем непосредственно (ВМП-10К) или с помощью системы рычагов и тяг.

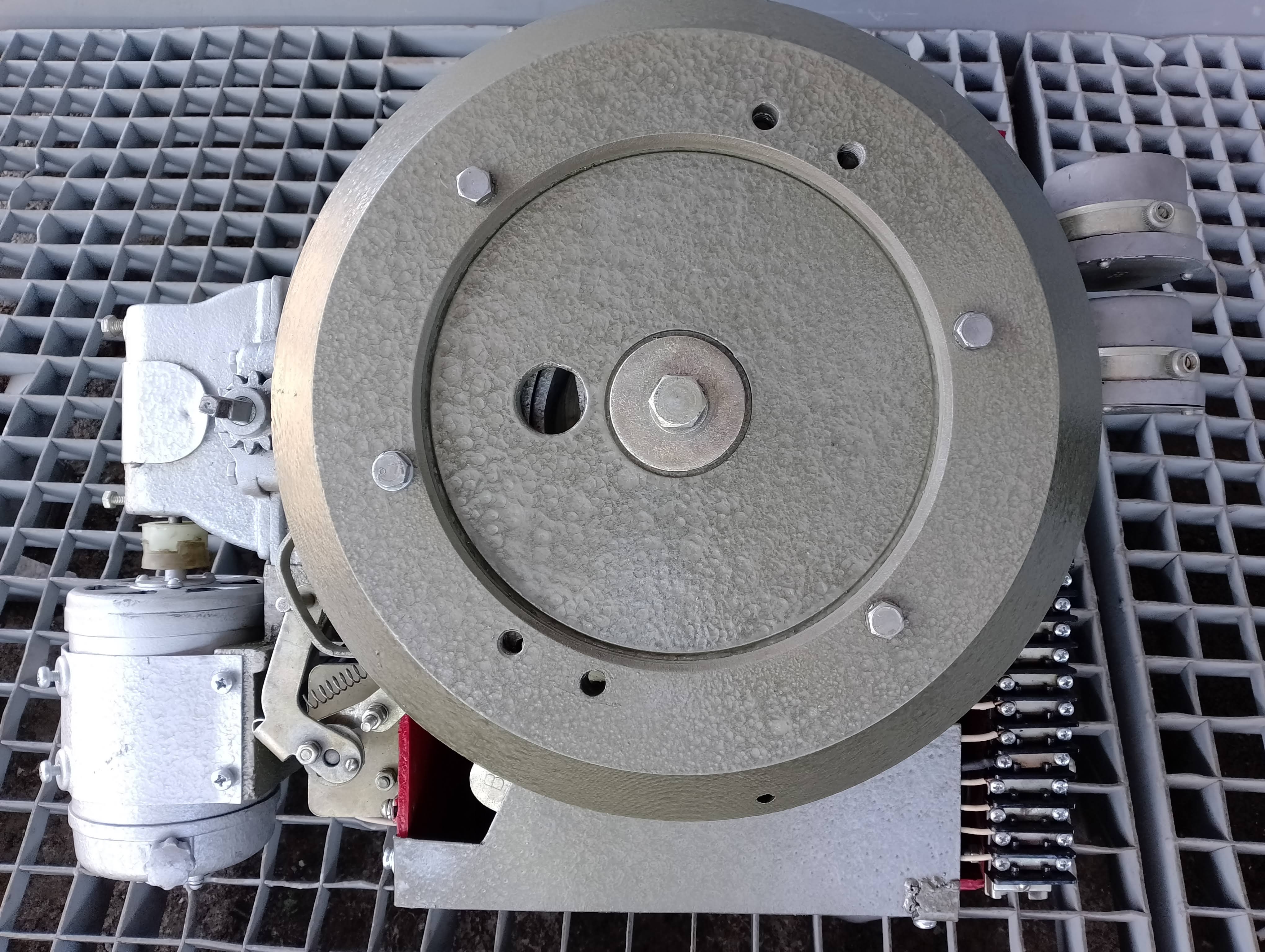

С лицевой стороны привода размещаются шестерни и рычаги от силового органа (пружин и груза) к редуктору, двигателю и валу привода.

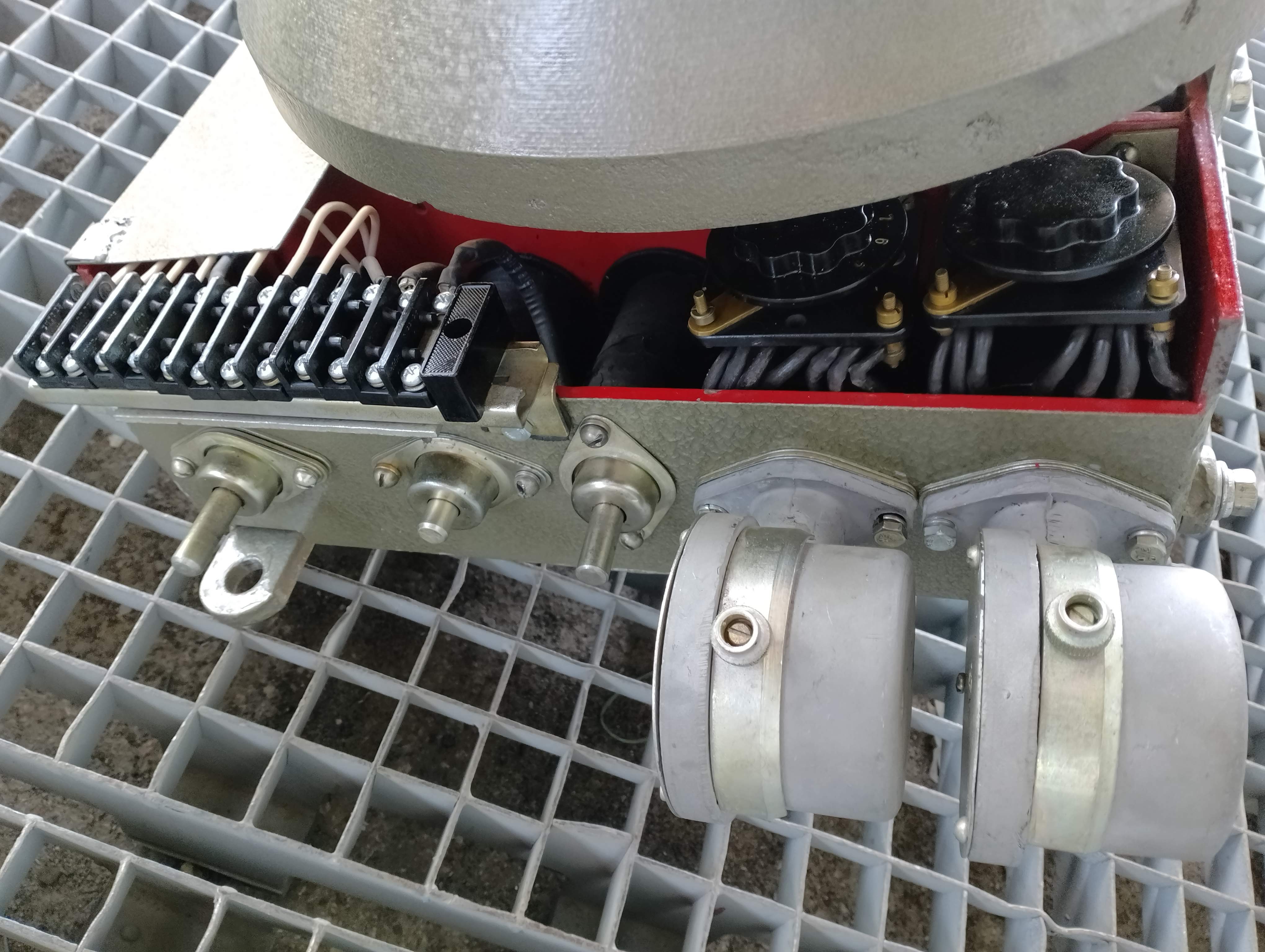

В нижней части корпуса привода размещены реле и электромагниты, количество которых определяется электрическое схемой привода.
Привод типа ППМ-10 имеет 10 вариантов исполнения защиты. Каждый вариант обозначается своим цифровым индексом, состоящим из четырех цифр, которые обозначают:
1 — реле максимального тока мгновенного действия РТМ.
2 — реле максимального тока с выдержкой времени РТВ.
4 — электромагнит отключения ЭО.
6 — реле минимального напряжения с выдержкой времени РНВ.
Техническая характеристика |
Значение |
1. Номинальное напряжение электромагнитов дистанционного включения и отключения (в том числе действием релейной защиты) В: а) постоянного тока б) переменного тока |
110, 220 100, 127, 220 |
2. Номинальные напряжения реле минимального напряжения переменного тока, В |
100,127, 220 |
3. Диапазон уставок,отключающих токов реле РТМ, А |
5÷150 |
4. Диапазон уставок начальных, отключающих токов реле РТВ, А |
5÷35 |
5. Номинальное напряжение электродвигателя для заводки рабочих пружин привода, В а) постоянного тока б) переменного тока |
110, 220 127, 220 |
6. Полезная мощность на валу электродвигателя, Вт: а) постоянного тока б) переменного тока |
100 80 |
7. Пределы оперативной работы привода по напряжению на зажимах обмоток электромагнитов дистанционного включения, % от Uном |
80÷110 |
8. Пределы оперативной работы привода по напряжению на зажимах обмоток электромагнитов дистанционного отключения, % от Uном |
60÷120 |
9. Максимальное количество встроенных элементов защиты |
4 |
10. Масса привода с элементами защиты, кг |
78…85 |
