в наличии

Привод пружинный встроенный предназначен для управления выключателями типа ВММ-10.

Условия эксплуатации

Привод предназначен для работы в следующих условиях:

а) высота над уровнем моря не более 1000 м;

б) пределы температуры воздуха, окружающего привод: нижнее значение минус 25°С; верхнее значение до плюс 40°С;

в) среднемесячная относительная влажность воздуха не более 80% при температуре 20°С;

г) окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах;

д) рабочее положение привода в пространстве - вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону.

Устройство привода ВММ-10

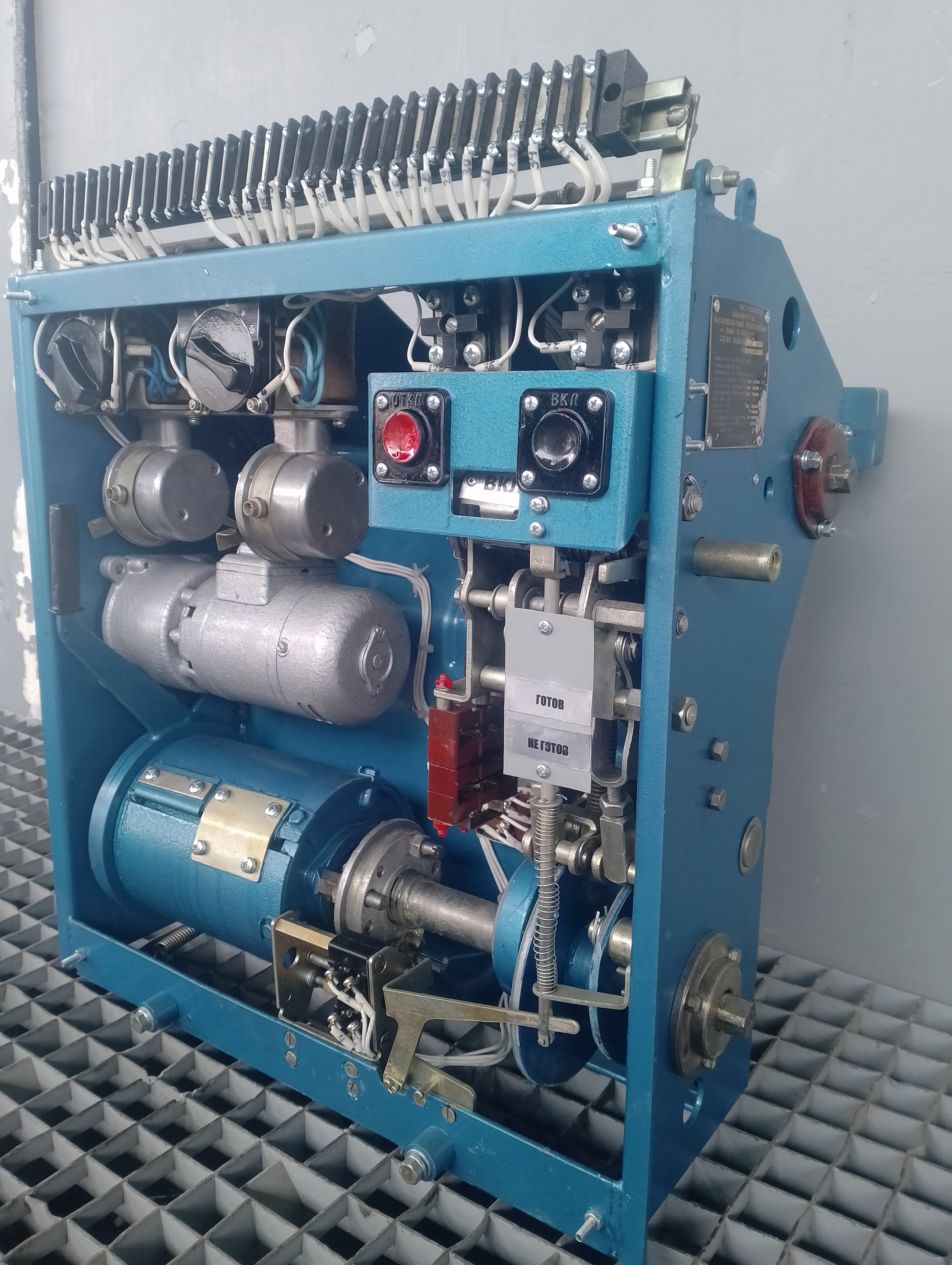

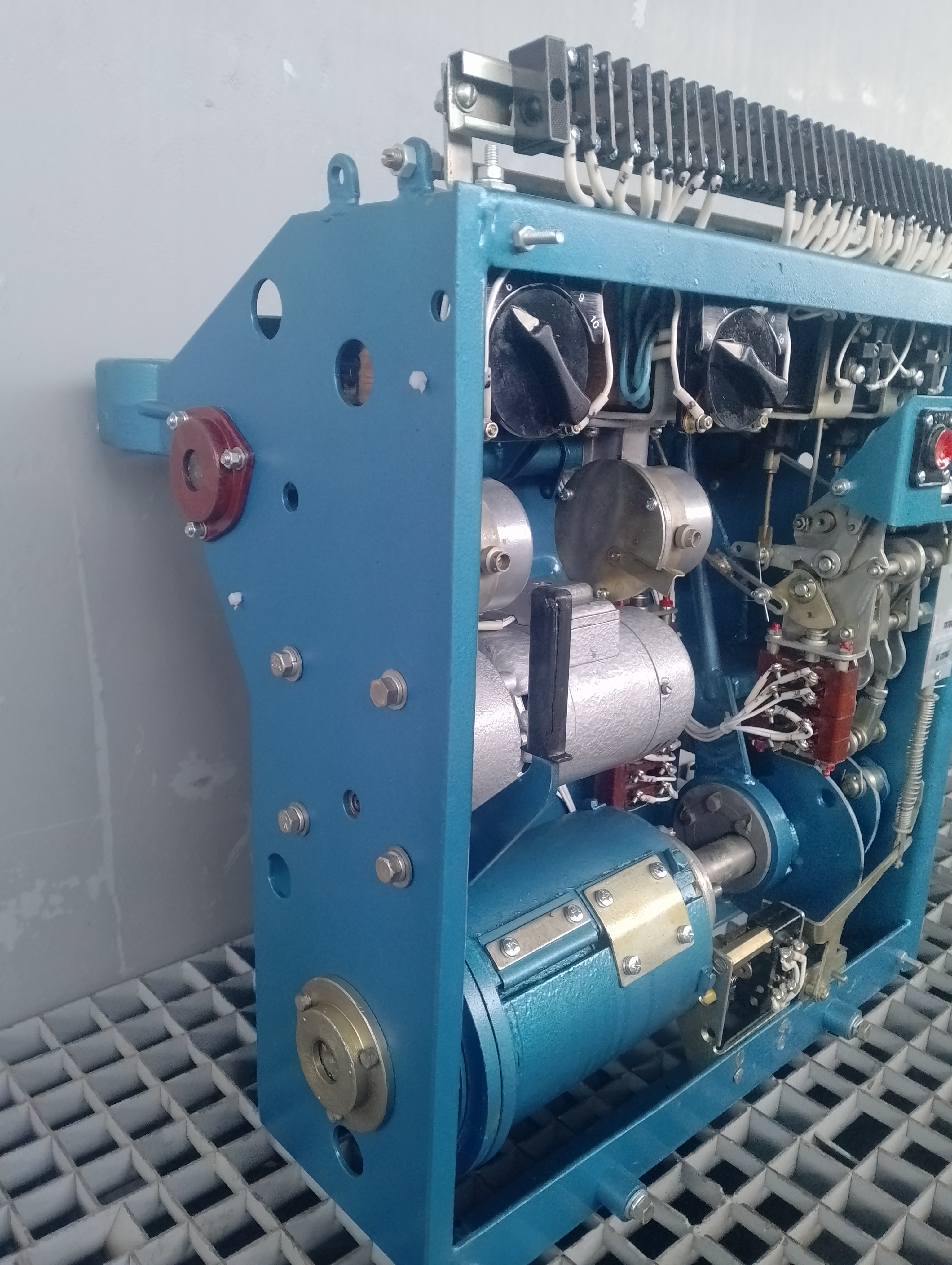

Конструктивно привод встроен в раму выключателя ВММ-10 и является его неотъемлемой  частью. Привод состоит из рамы, вала привода, промежуточного вала, заводного устройства, рабочих пружин, двух идентичных запорных устройств, коммутирующих контактов вспомогательных цепей (цепей управления, сигнализации, блокировки), электромагнита отключения и включения, расцепителей, пульта ручного управления выключателя, монтажа проводки, контактных рядов.

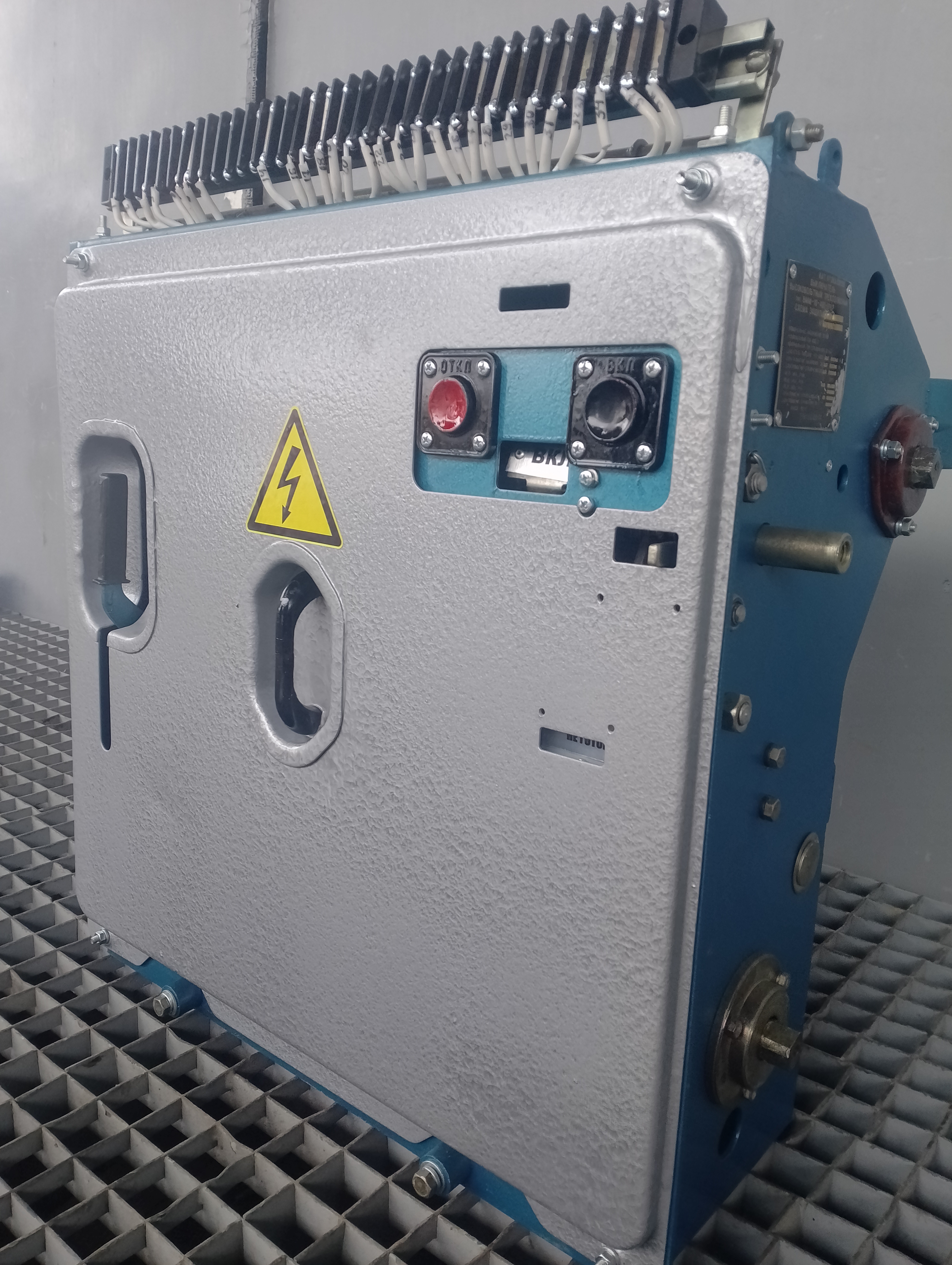

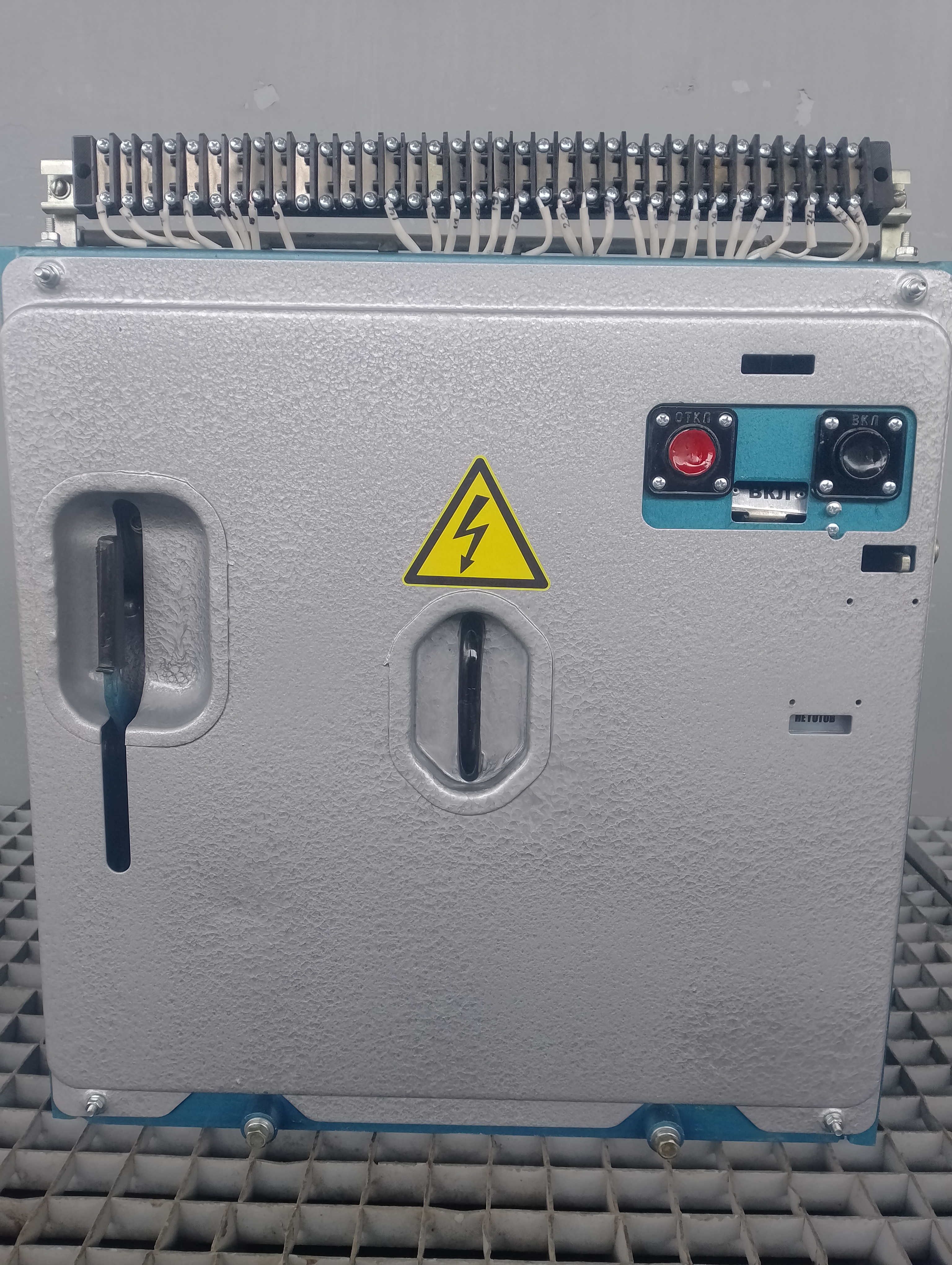

С лицевой стороны привод закрыт металлической крышкой, в которой имеются окна для пульта ручного управления и указателя положения выключателя, для счетчика количества операций отключения, для выхода рычага ручной заводки рабочих пружин, для указателя положения рабочих пружин привода, для выхода рычага блокировочного штыря.

В приводе предусмотрены 24 варианта схем зашиты, выполненных на электромагнитах и реле прямого действия, причем общее количество отключающих элементов может быть не более четырех.

Условное обозначение вариантов схем защиты состоит из четырех цифр, которые обозначают:

            1 — реле максимального тока мгновенного действия РТМ (КА),

            2 — реле максимального тока с выдержкой времени РТВ (КАТ),

            4 — отключающий электромагнит с питанием от независимого источника оперативного тока ЭОнп (YAV),

            5 — токовый электромагнит отключения для схем с дешунтированием ЭОтт (YAA),

            6 — реле минимального напряжения с выдержкой времени РНВ (КVТ).

Техническая характеристика

Значение

1. Номинальное напряжение электромагнитов включения YАС и отключения YАТ, YАV, В:

          постоянного тока

          переменного тока

24; 48; 110; 220

100; 127; 220; 380

2. Пределы напряжения на зажимах электромагнитов управления  в процентах от номинального напряжения:

          YАС

          YАТ, YАV

80…100

65…120

3. Ток срабатывания электромагнитов отключения YАА, А

3; 5

4. Номинальное напряжение электродвигателя для заводки рабочих пружин привода, В:

          постоянного тока

          переменного тока

110; 220

127; 220

5. Пределы напряжения на зажимах электродвигателя заводки рабочих пружин привода в процентах от номинального напряжения

80…110

6. Время заводки рабочих пружин привода при минимальном напряжении, с, не более

20

7. Наибольшее число операций (включения и отключения), которые способен совершить привод при полностью заведенных рабочих пружинах без их подзавода

3
