в наличии

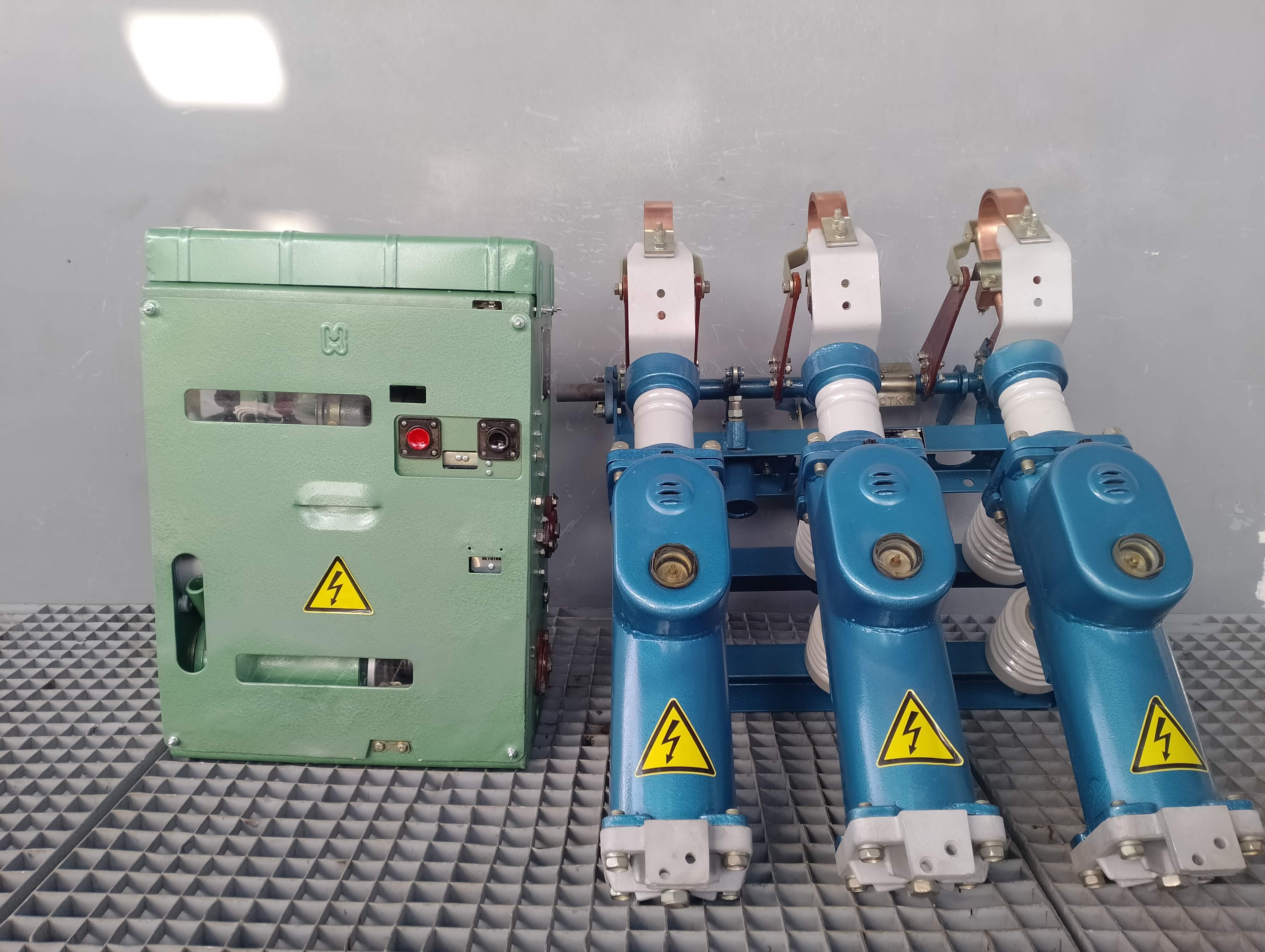

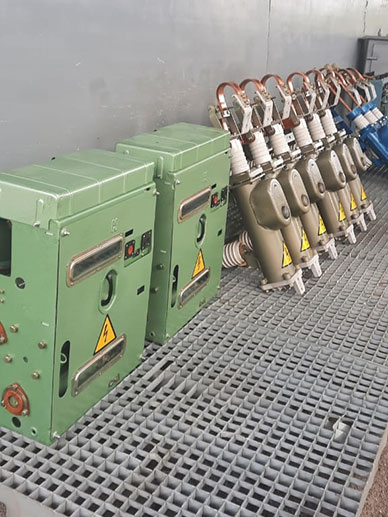

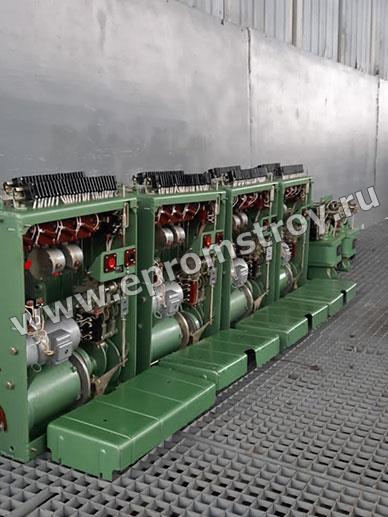

Привод пружинный типа ППО-10 является последней модификацией привода ППВ-10 и предназначен для управления масляными выключателями ВМГП-10, ВПМП-10.

Структура условного обозначения привода ППО-10

пример: Привод ППО-10У2 / 11224.

П - привод;

П – пружинный

О – отдельный

10 - номинальное напряжение, кВ

У2 – климатическое исполнение и категория размещения по ГОСТ

11224 – исполнение схемы защиты привода

Условия эксплуатации

Привод ППО-10 предназначен для работы в следующих условиях:

а) высота над уровнем моря не более 1000 м;

б) пределы температуры воздуха, окружающего привод: нижнее значение минус 25°С; верхнее значение до плюс 40°С;

в) среднемесячная относительная влажность воздуха не более 80% при температуре 20°С;

г) окружающая среда невзрывоопасная, не содержащая пыли в концентрациях, снижающих параметры изделия в недопустимых пределах;

д) рабочее положение привода в пространстве - вертикальное, допускается отклонение от вертикального положения до 5° в любую сторону.

Конструктивно привод ППО-10 имеет исполнение отдельное от выключателя и соединяется с выключателем через промежуточные звенья (соединительные тяги).

Привод состоит из рамы, вала привода, промежуточного вала, заводного устройства, рабочих пружин, двух идентичных запорных устройств, коммутирующих контактов вспомогательных цепей (цепей управления, сигнализации, блокировки), электромагнита отключения и включения, расцепителей, пульта ручного управления выключателя, монтажа проводки, контактных рядов. Все узлы привода крепятся на раме.

Привод ППО-10 имеет 28 вариантов схем защиты, выполненных на встроенных электромагнитах и расцепителях прямого действия. Условное обозначение вариантов схем защиты состоит из пяти цифр, которые обозначают:

            1 — реле максимального тока мгновенного действия РТМ (КА),

            2—реле максимального тока с выдержкой времени РТВ (КАТ),

            4 — отключающий электромагнит с питанием от независимого источника оперативного тока ЭОнп (YAV),

            5 — токовый электромагнит отключения для схем с дешунтированием ЭОтт (YAA),

            6 — реле минимального напряжения с выдержкой времени РНВ (КVТ).

Конструкция привода ППО-10

Привод представляет собой отдельный механизм, соединяемый с выключателем через промежуточные звенья, и предназначен для оперативного включения и отключения выключателя и для автоматического отключения при токах КЗ или перегрузках. По роду энергии, расходуемой в процессе включения и отключения, привод косвенного действия, совершающий операции включения и отключения за счет энергии, предварительно запасаемой в пружинах до совершения операций; заводка пружин двигательная. Привод ППО-10 состоит из собственно привода и крышек.

Габаритные, установочные и присоединительные размеры привода:
1 - привод;  2 - крышка.

Габаритные, установочные и присоединительные размеры (вид сбоку):
1 – вал привода; 2 - крышка.

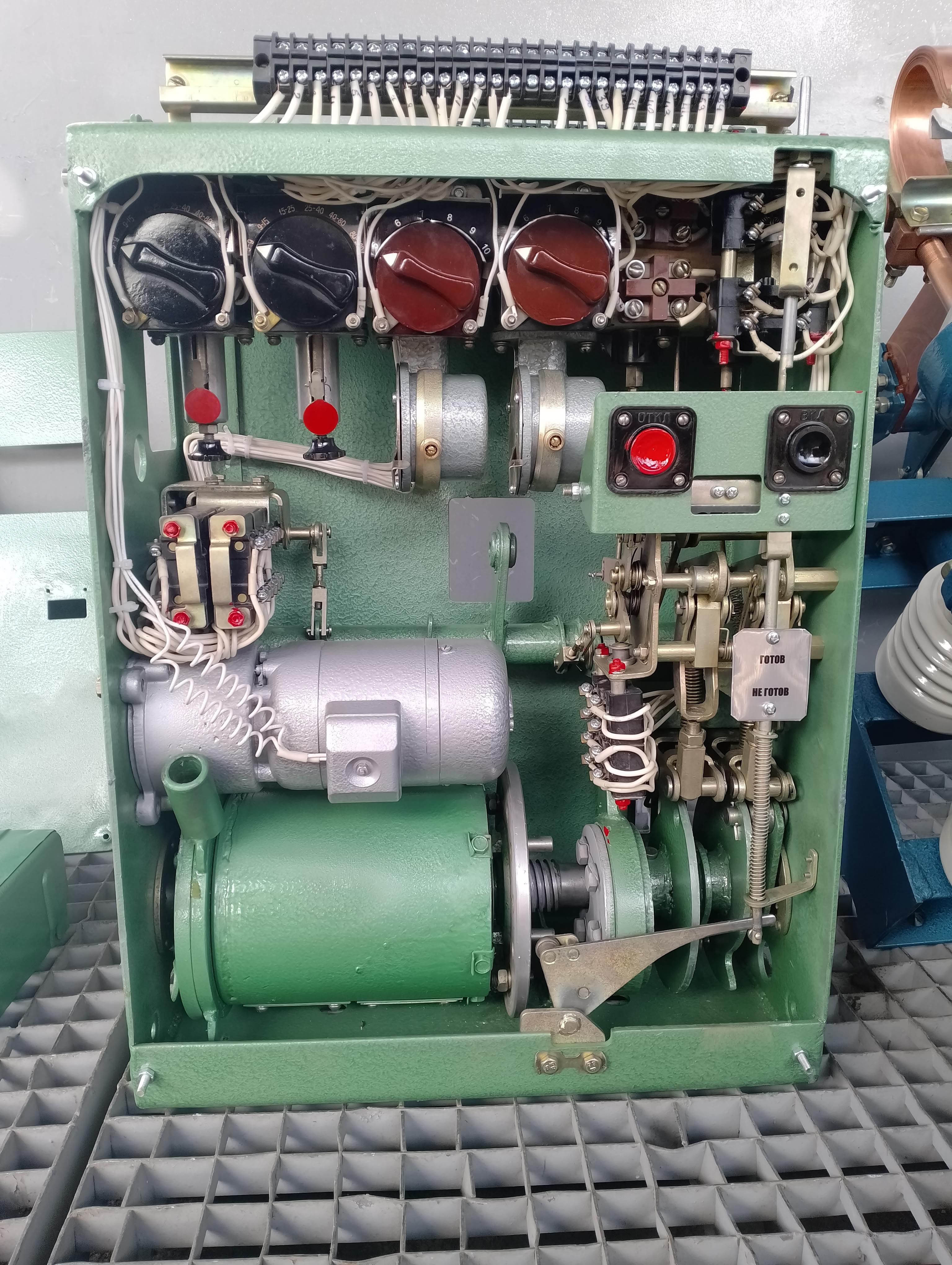

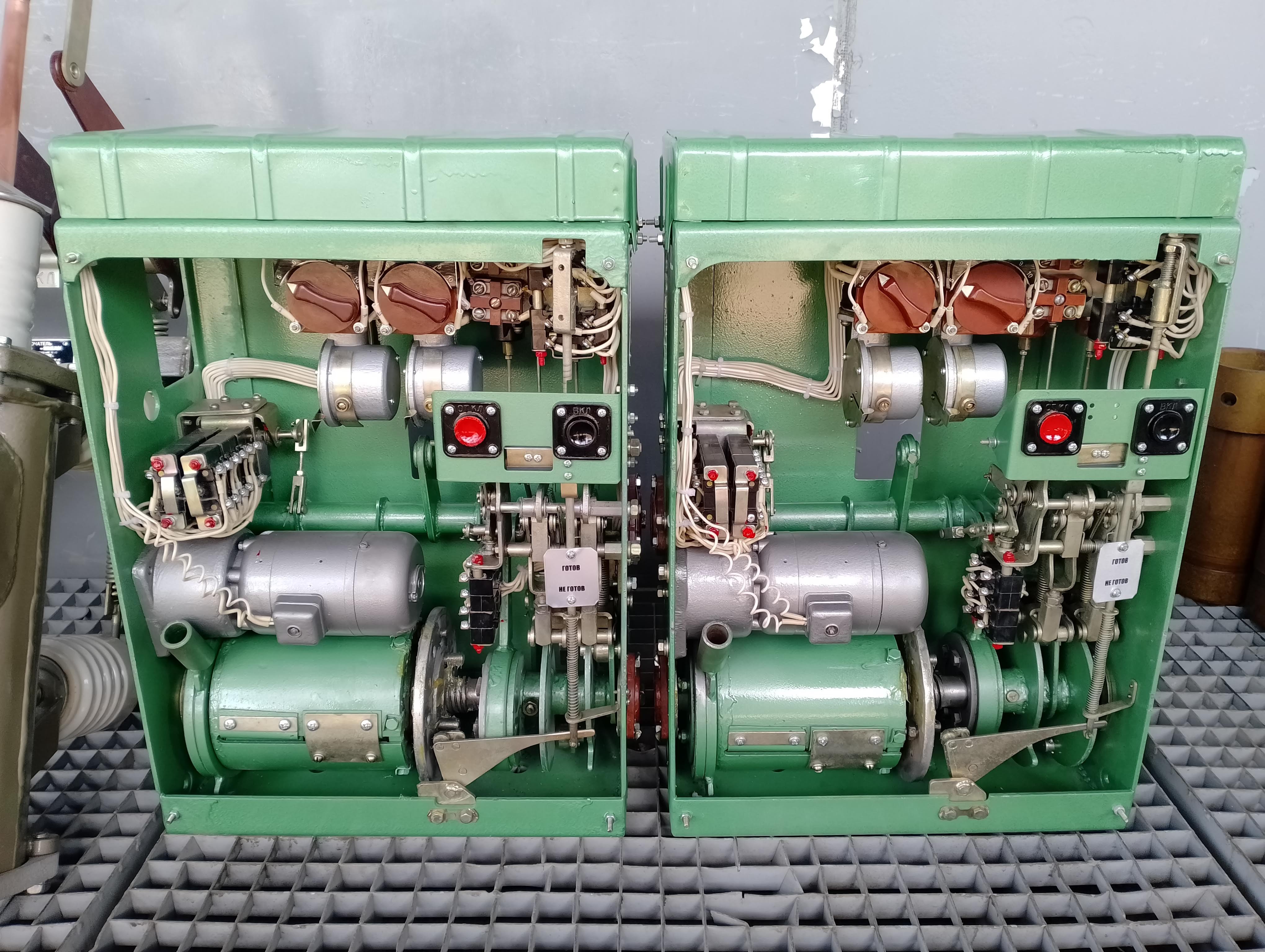

Привод состоит из следующих основных узлов: рамы, вала привода промежуточного вала, механизма заводки рабочих пружин, двух идентичных запорных устройств, блок-контактов положения привода SQМ, блок-контактов аварийной сигнализации SАС, блок-контактов положения выключателя Q, электромагнитов дистанционного отключения и дистанционного включения YАТ и YАС, защитных расцепителей и электромагнитов, релейного вала, рычага, пульта ручного управления выключателя, монтажа проводки, контактных рядов счетчика количества операций.

Основные узлы привода

ВИД СПЕРЕДИ: 1, 2, 4 - защитные расцепители;
3 - электромагнит;
5 - электромагниты включения и отключения;
6 - блок-контакты положения привода;
7 - механизм заводки пружины;
8 - вал привода;
9 - рама.

ВИД СЛЕВА: 1 - промежуточный вал;
2, 4 - контактные ряды;
3 - счетчик количества операций;
5 - пульт ручного управления выключателем;
6 - блок-контакты аварийной сигнализации.

ВИД СПРАВА:
1 - монтаж проводки;
2 - релейный вал;
3 - блок-контакты положения выключателя;
4 - электромагнит;
5 - рычаг.

Схема электрических соединений

YAC - электромагнит включения;
YAT - электромагнит отключения;
YAV - электромагнит отключения независимого питания;
YAA - электромагнит отключения для схем с дешунтированием;
KA - максимальный расцепитель тока мгновенного действия;
KAT - максимальный расцепитель тока с выдержкой времени;
KVT - минимальный расцепитель напряжения с выдержкой времени;
SAC - блок-контакты аварийной сигнализации;
SQM - блок-контакты положения привода;
Q - блок-контакты положения выключателя;
M - электродвигатель;
XT1, XT2 - клеммные зажимы (ряд).
I-VII - номера гнезд.

Техническая характеристика

Значение

1. Наибольшее количество операций (отключения и включения), которое способен совершить привод при полностью заведенных рабочих пружинах без их подзаводки

3

2. Номинальное напряжение электродвигателя для заводки рабочих пружин привода, В

     а) постоянного тока

     б) переменного тока

110, 220

127, 220

3. Пределы оперативной работы электродвигателя для заводки рабочих пружин в процентах от номинального напряжения

80…110

4. Время заводки рабочих пружин привода при минимальном  напряжении, с

не более:

     а) на 2 операции

     б) на 3 операции

20

30

5. Потребляемая мощность электродвигателя заводки

     Вт | ВА

290| 365

6. Номинальное напряжение электромагнита дистанционного отключения и включения (YАТ, YАС) В:

а) постоянного тока

б) переменного тока

110, 220

100, 127, 220

7. Пределы напряжения оперативной работы электромагнита дистанционного отключения в процентах от номинального напряжения

65…120

8. Пределы напряжения оперативной работы электромагнита дистанционного включения в процентах от номинального напряжения

80…110

9. Максимальное количество встроенных элементов защиты

5

10. Габариты, мм:

     высота

     ширина

     глубина

695

515

282

11. Масса привода  с элементами защиты, кг

98,5
