в наличии

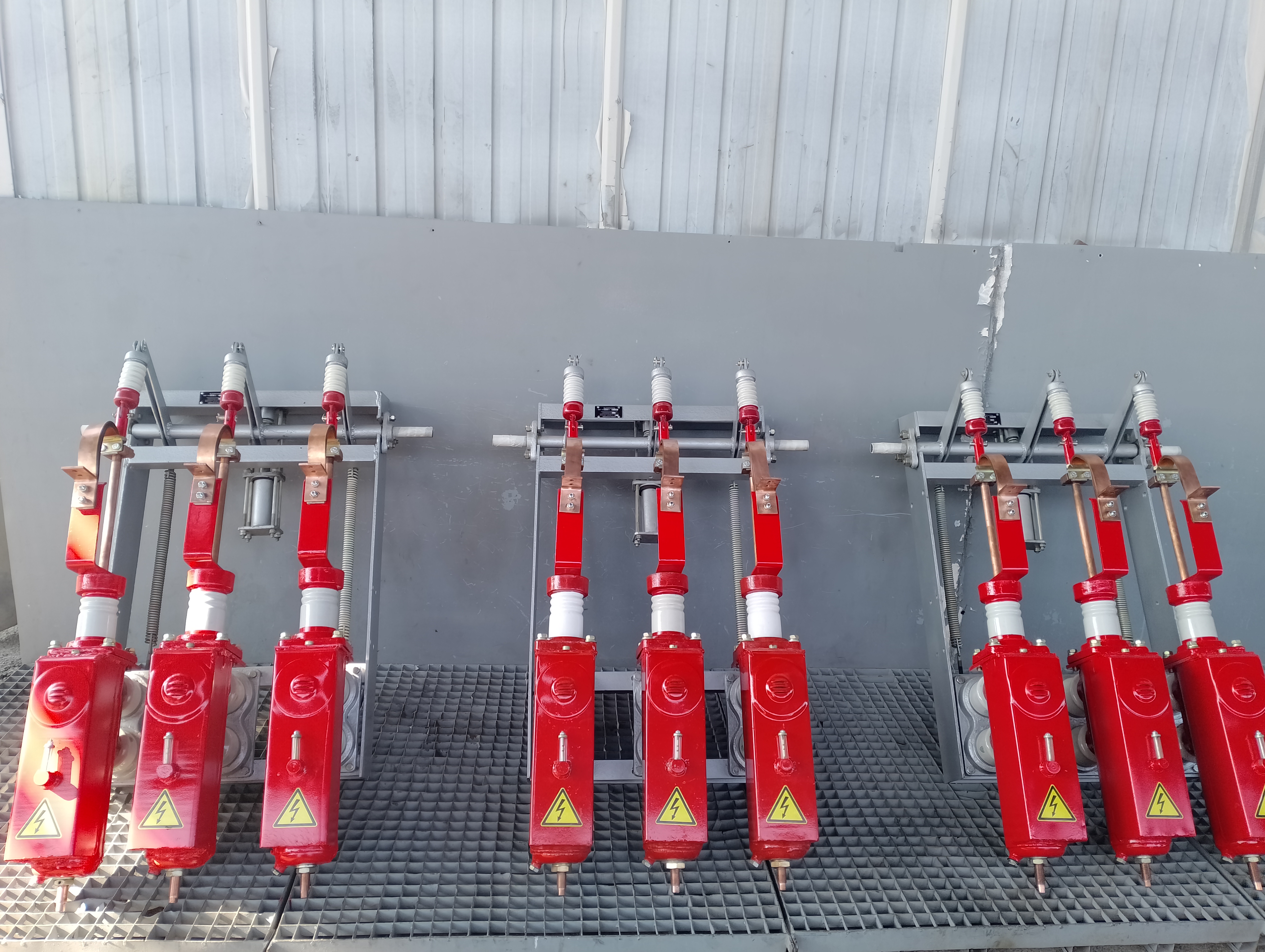

Масляные выключатели серии ВМГ-133 предназначены для коммутации под нагрузкой электрических цепей трехфазного тока с номинальным напряжением 10 кВ и применяются для внутренней установки в ЗРУ на ячейки КСО.

Выключатели маломасляные горшковые ВМГ-133 относятся к типу малообъемных и выпускались в следующих исполнениях:

ВМГ-133-I напряжением до 10кВ, 400А,

ВМГ-133-II напряжением до 10кВ, 600А, 350 мВА;

ВМГ-133-III напряжением до 10кВ, 1000А, 350 мВА.

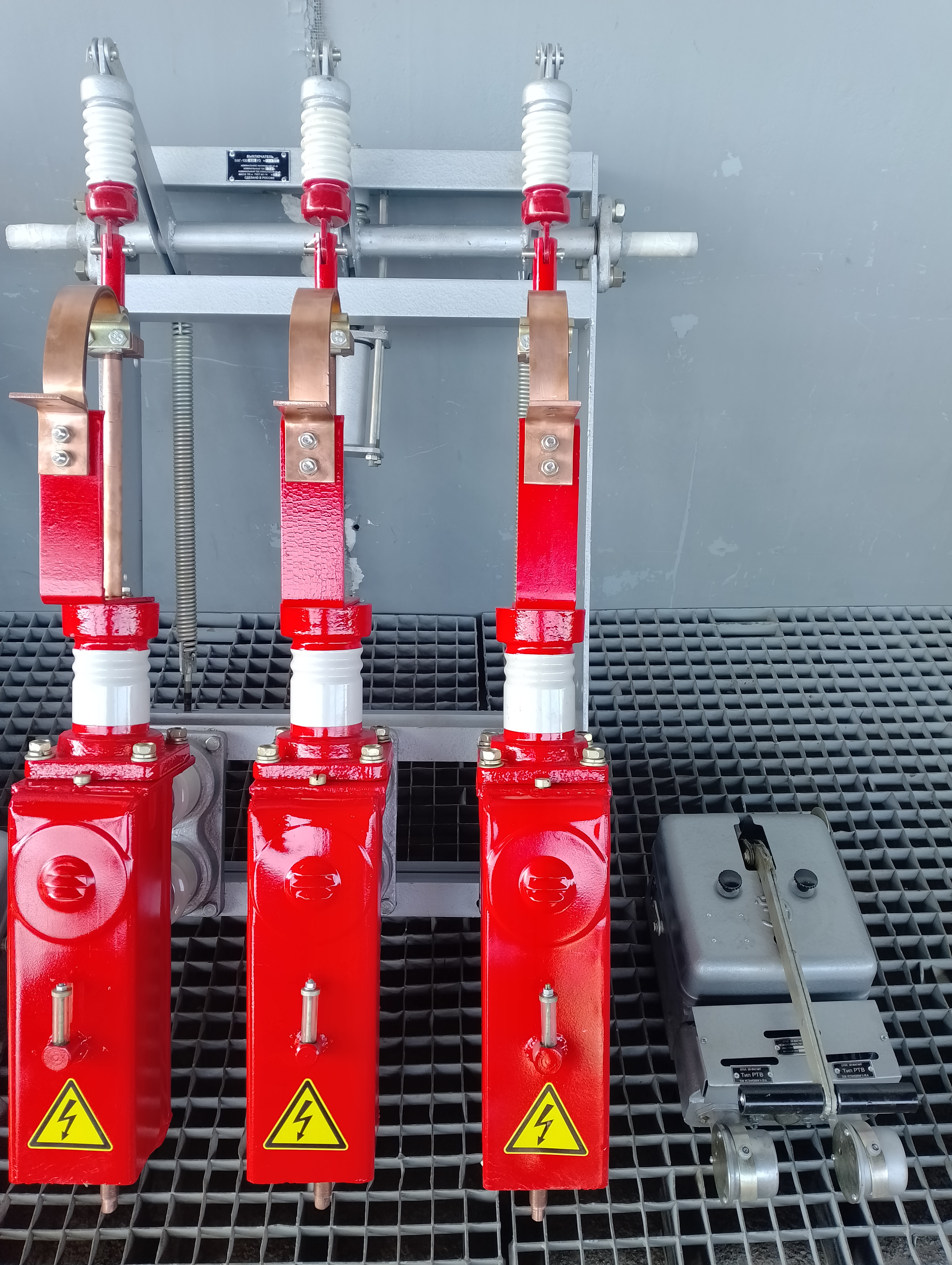

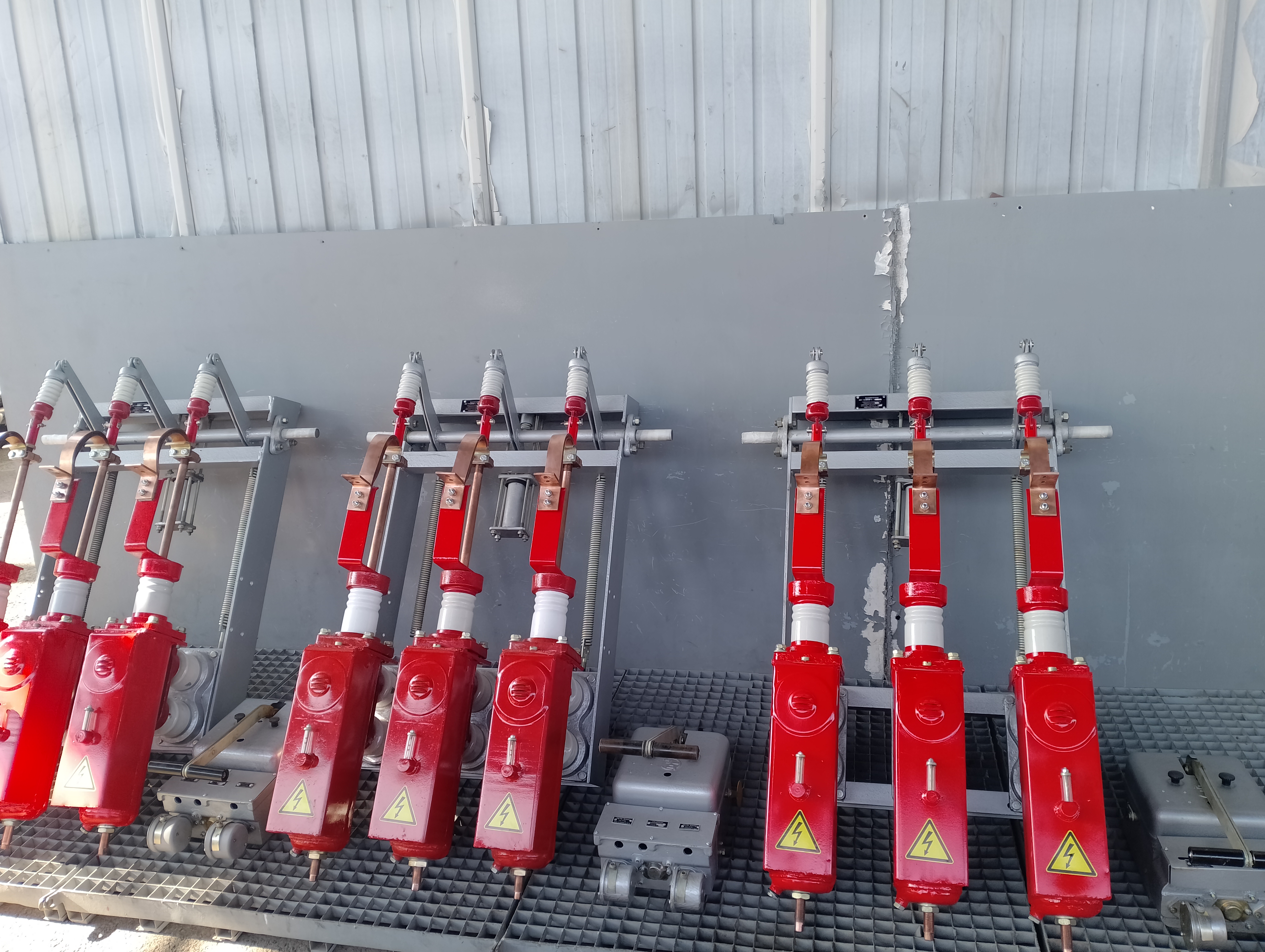

Управление выключателями ВМГ-133 может осуществляться пружинным приводом типа ППМ-10, ПП-67, электромагнитным приводом типа ПЭ-11, ручным приводом типа ПРБА.

Конструкция выключателя ВМГ-133

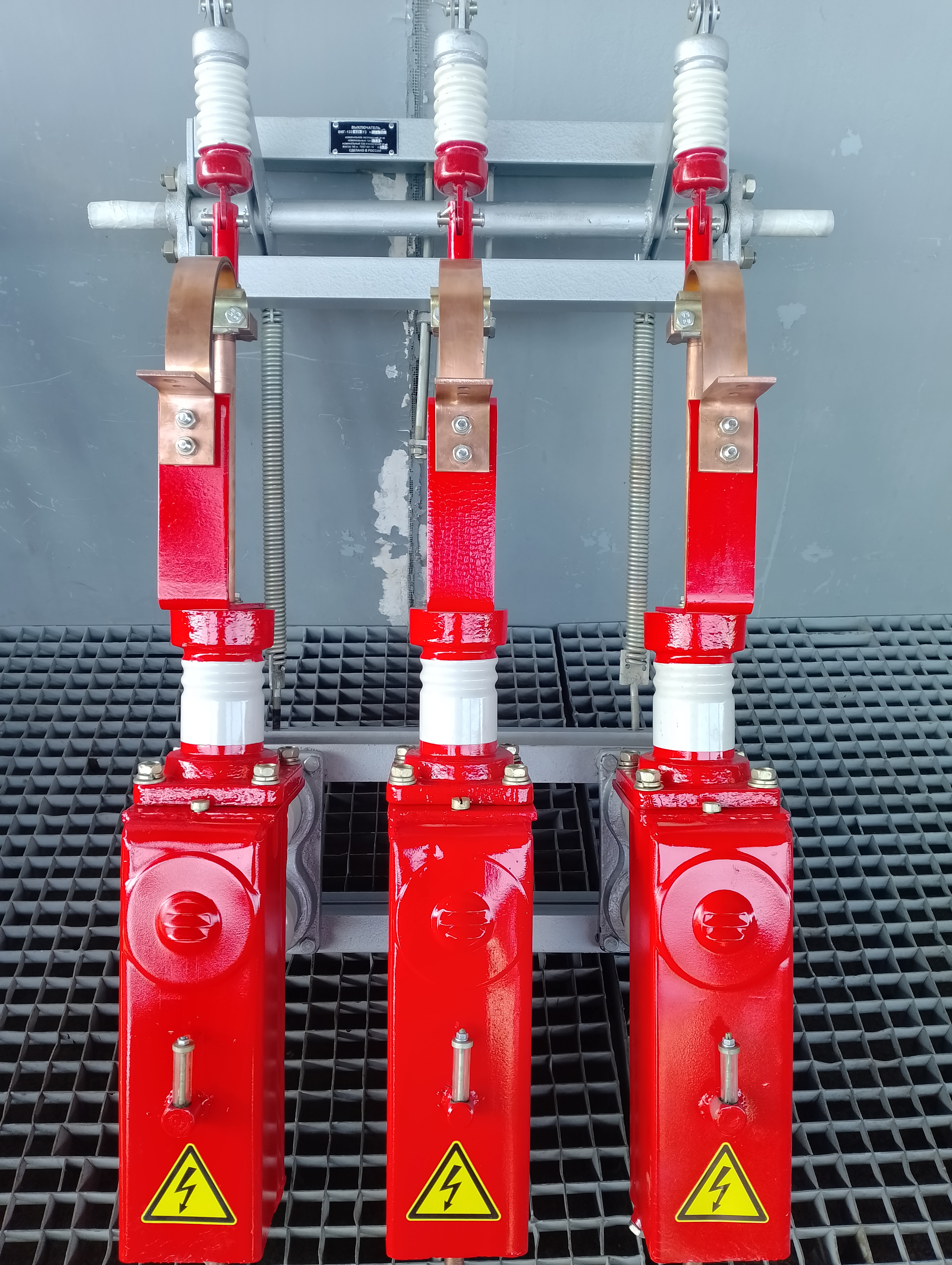

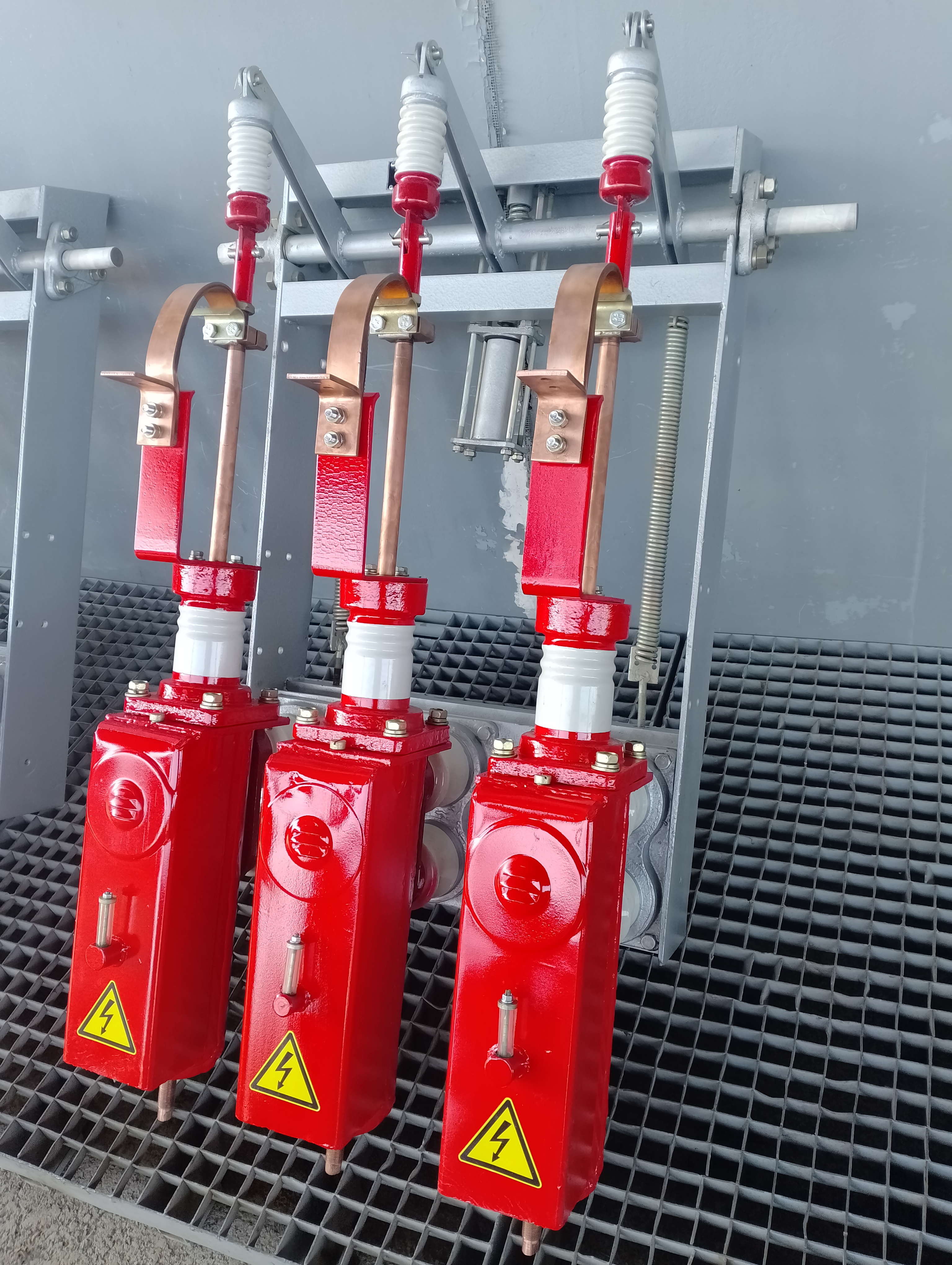

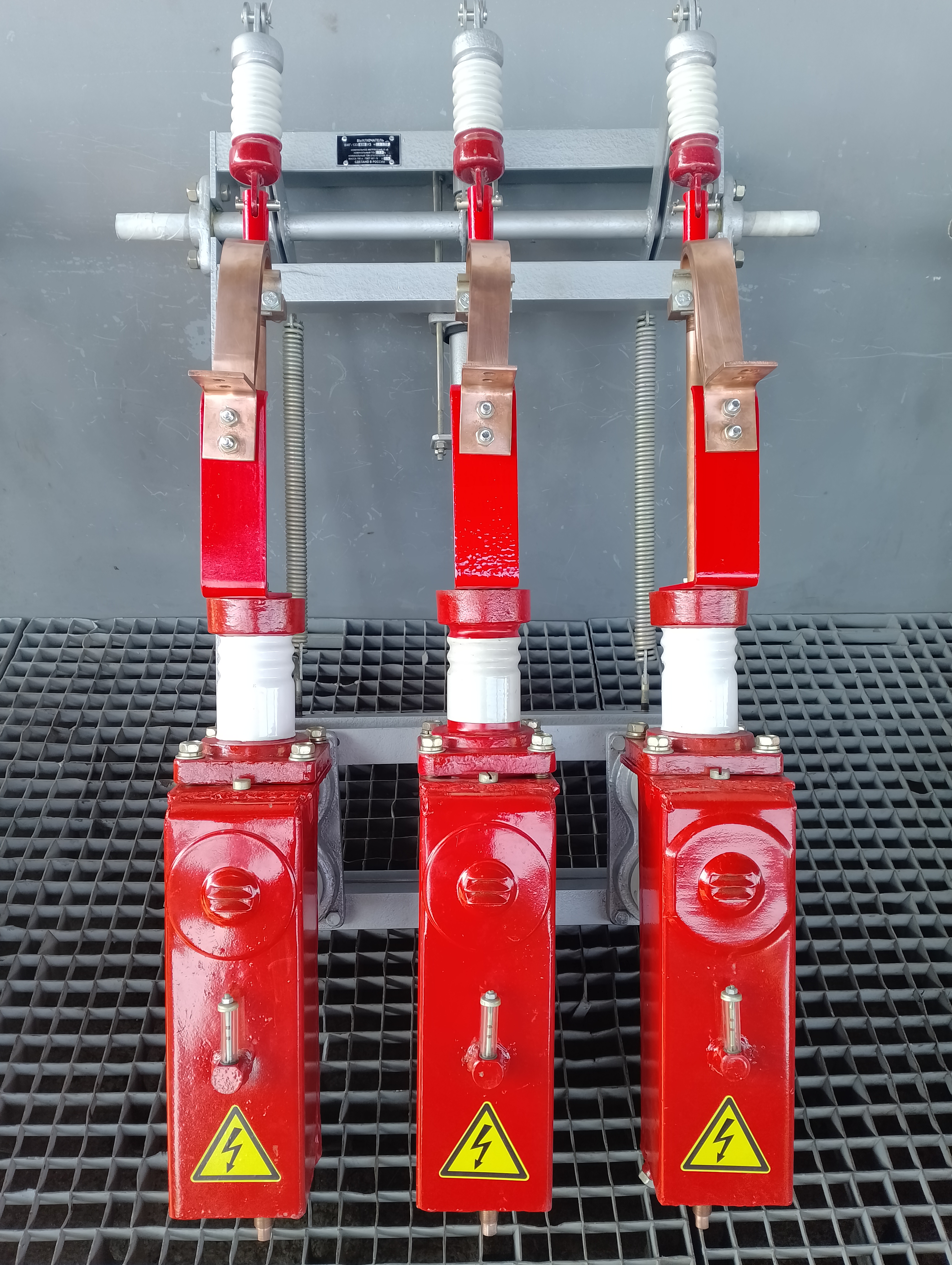

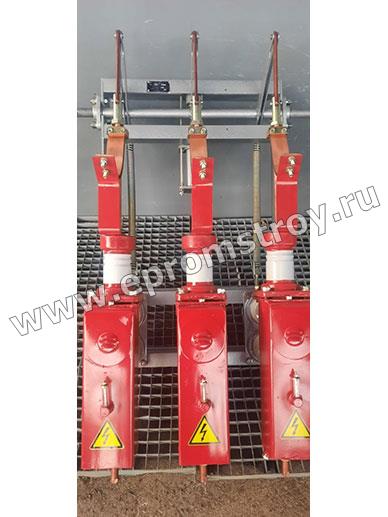

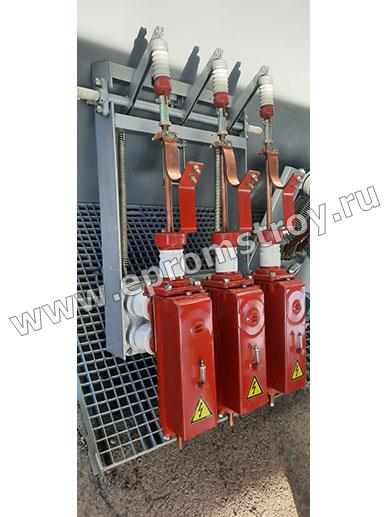

Выключатель представляет собой три полюса закрепленных на сварной раме.

Основной частью полюса выключателя ВМГ-133 является сварной металлический цилиндр. Цилиндр снабжен маслоотделителем и дополнительным резервуаром. В основном цилиндре установлен нижний бакелитовый цилиндр, дугогасительная камера и верхний бакелитовый цилиндр. Основной цилиндр закрыт фланцем с проходным изолятором, на дне основного цилиндра укреплен неподвижный розеточный контакт (розетка). Через проходной изолятор цилиндра проходит подвижный токоведущий стержень. На дне цилиндра расположен маслоспускной болт.

В верхнюю часть рамы пропущен вал Ø32 мм с приваренными к нему тремя двуплечими рычагами. Вал выведен по обе стороны рамы для установки рычага. К длинным плечам рычагов через фарфоровые тяги подвешены контактные медные стержни, имеющие на нижних концах съемные наконечники. Стержни свободно входят через проходные изоляторы в цилиндры выключателя.

Включение и отключение выключателя ВМГ-133

Включение выключателя осуществляют поворотом вала. При этом длинные плечи рычагов перемещаются вниз и контактные стержни входят в розеточные контакты, установленные на дне цилиндра. Розеточный контакт состоит из шести сегментов, которые прижимаются пружинами к центру. Когда цилиндрический подвижный контактный стержень входит в отверстие розеточного контакта, он отжимает сегмент и сжимает пружины. Ток проходит через контактный угольник — гибкую связь — контактный стержень — розеточный контакт — болтовой контакт под дном цилиндра.

Отключение выключателя производится под действием двух пружин, работающих на растяжение. Пружины прикреплены к коротким плечам двух крайних рычагов. При расцеплении защелки привода пружины поворачивают рычаги вместе с валом выключателя на угол около 52°, длинные плечи рычагов движутся вверх и контактные стержни выходят из розеточных контактов. Возникшая дуга гасится в дугогасительной камере цилиндра.

Для смягчения ударов при включении выключателя и создания необходимой скорости в момент выхода контактного стержня из розеточного контакта при отключении выключателя в верху рамы установлен пружинный буфер, в головку которого во включенном положении упирается конец короткого плеча среднего рычага, сжимая пружину буфера. Пружинный буфер прикреплен к верхней связи рамы выключателя. Для смягчения ударов при отключении выключателя установлен масляный буфер, заполненный трансформаторным маслом, верхний уровень которого должен быть на 10 мм выше поршня.

Гашение дуги

Процесс гашения дуги протекает следующим образом. При выходе токоведущего стержня из розеточного контакта разрывается электрическая цепь и в камере между контактами возникает дуга. От воздействия температуры дуги на масло образуются газы и пары масла. В начале отключения, когда дутьевые каналы еще закрыты стержнями, газы сжимают воздух, заключенный в стальном цилиндре. При малейшем движении подвижного токоведущего стержня вверх последовательно открываются дутьевые каналы камеры.

Под давлением газа масло из подкамерного пространства устремляется в дутьевые каналы и, пересекая электрическую дугу, гасит ее. Карманы служат для гашения дуги при размыкании малых токов, когда возникающее в предкамерном пространстве давление недостаточно для создания поперечного дутья в каналах. В этом случае дуга затягивается внутрь центрального отверстия камеры и находящееся там масло переходит в газообразное состояние. После выхода подвижного контакта из центрального отверстия камеры газ, находящийся в карманах, создает добавочное продольное дутье, обеспечивающее гашение дуги.

Номинальное напряжение - 10кВ

Наибольшее рабочее напряжение - 11,5кВ

Номинальный ток выключателя ВМГ-133 II - 600А

Номинальный ток выключателя ВМГ-133 III - 1000А

Номинальный ток отключения при 6; 10кВ - 20кА

Ток термической устойчивости для промежутка времени:

1 сек - 30 кА

5 сек - 20 кА

10 сек - 14 кА

Мощность отключения при напряжении 6кВ - 200мВА

Мощность отключения при напряжении 10кВ - 350мВА

Время включения выключателя с приводом ПЭ-11 - 0,3с

Время отключения выключателя с приводом ПЭ-11 - 0,1с

Масса выключателя ВМГ 133 II- 630А - 190 кг

Масса выключателя ВМГ 133 III- 1000А - 200 кг

Масса масла для выключателя - 10 кг
