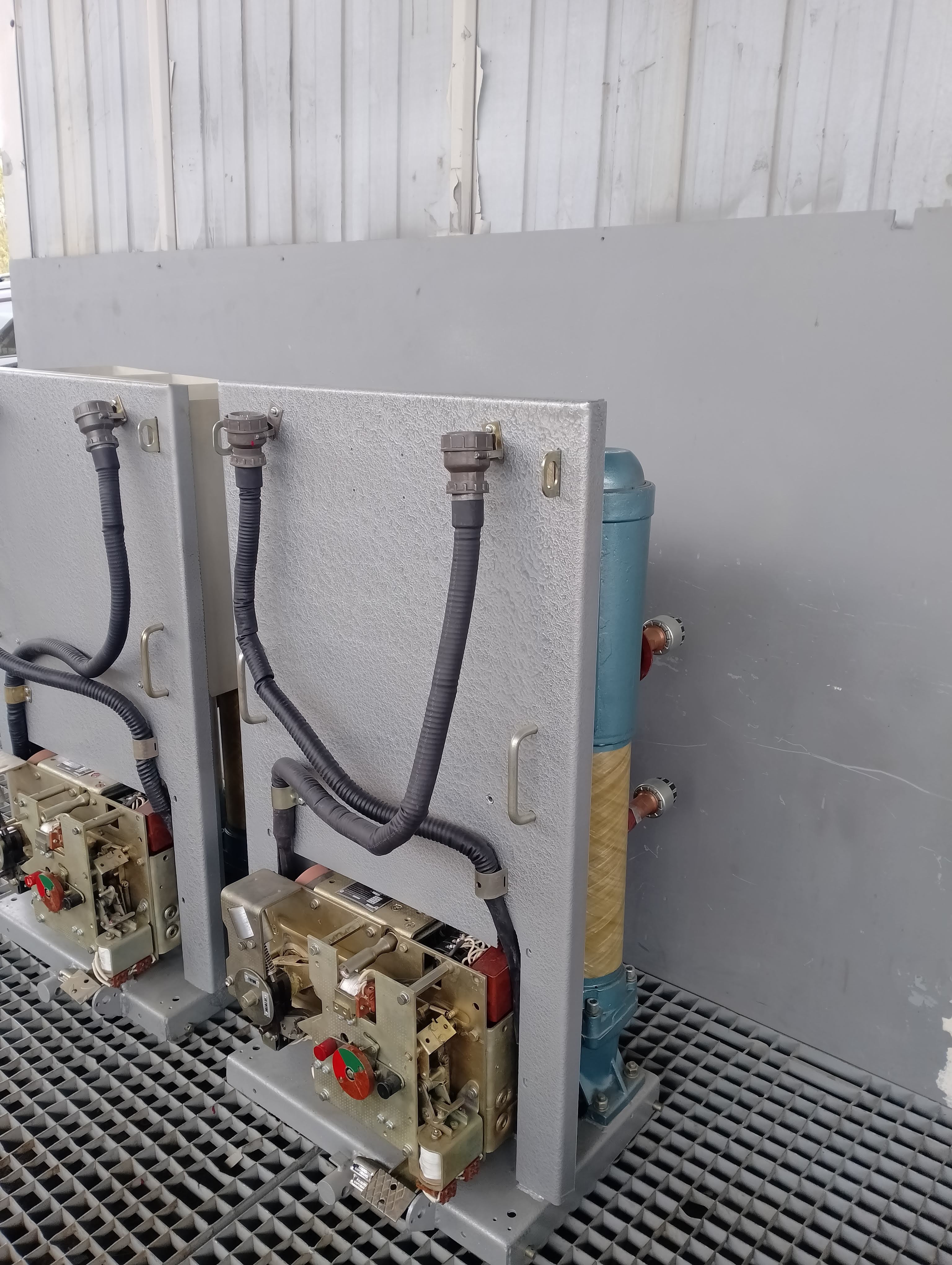

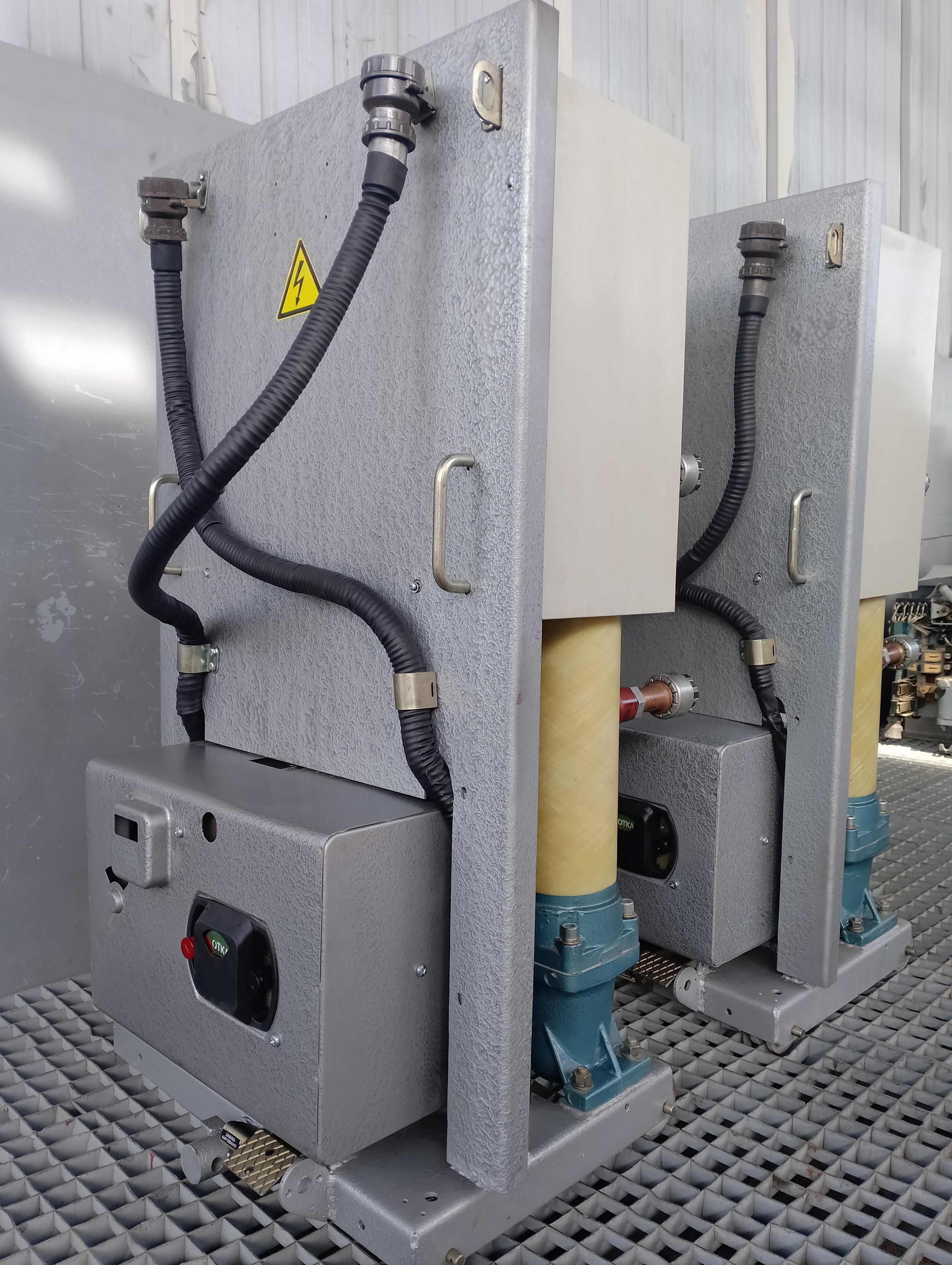

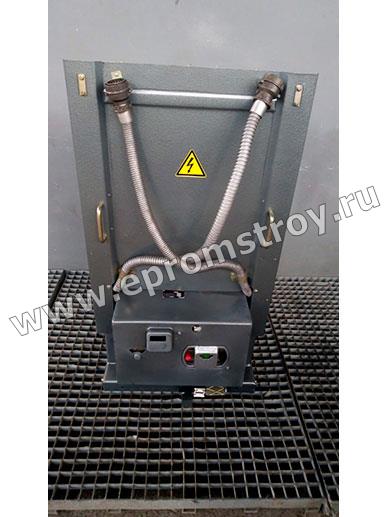

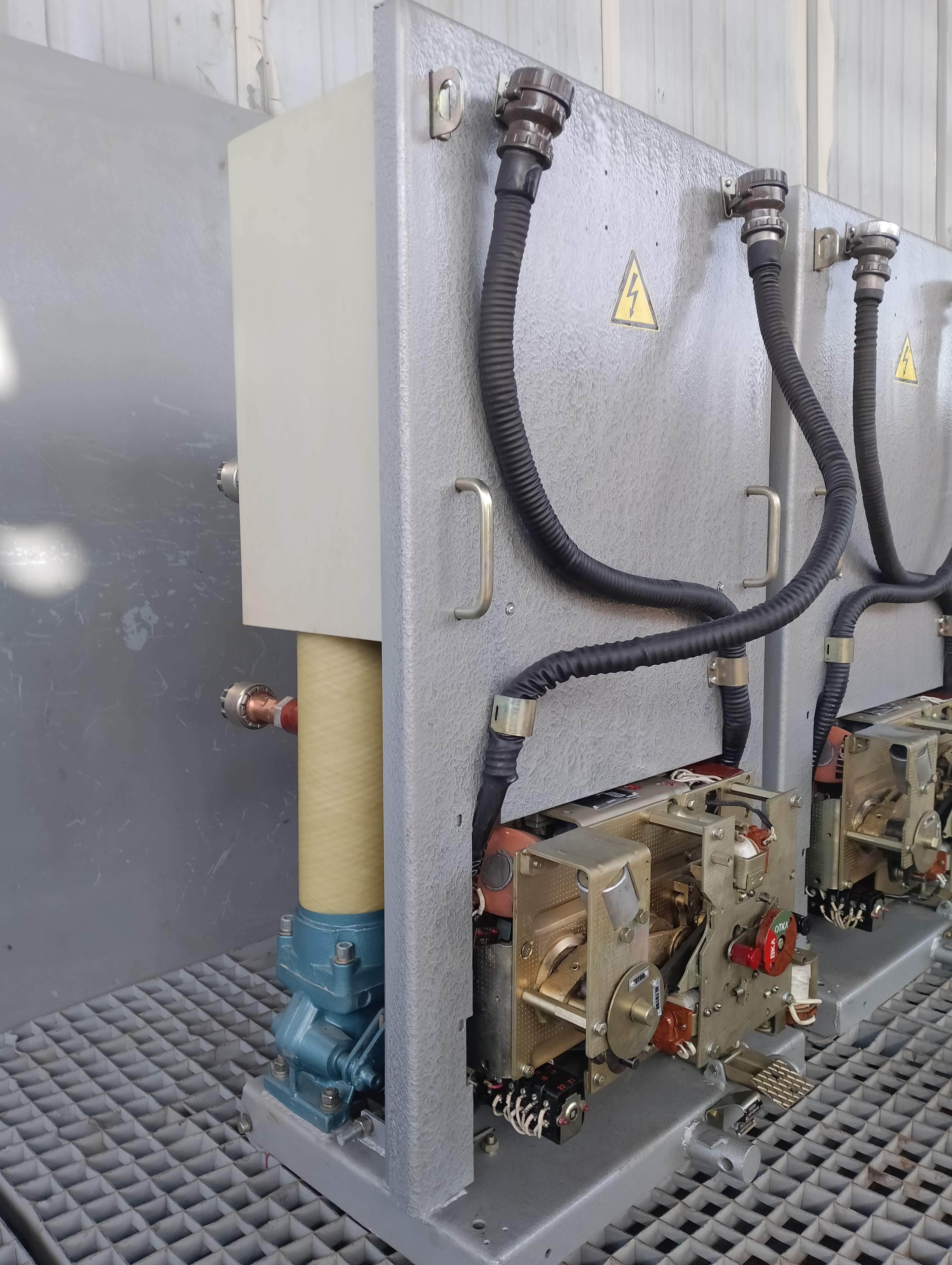

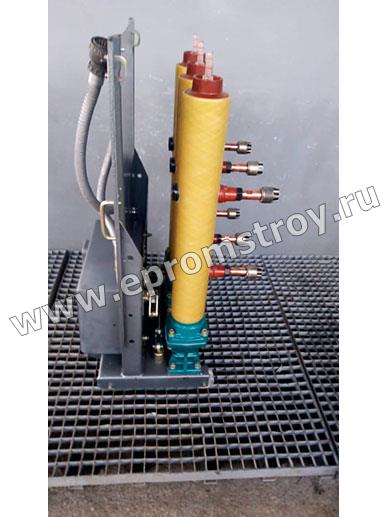

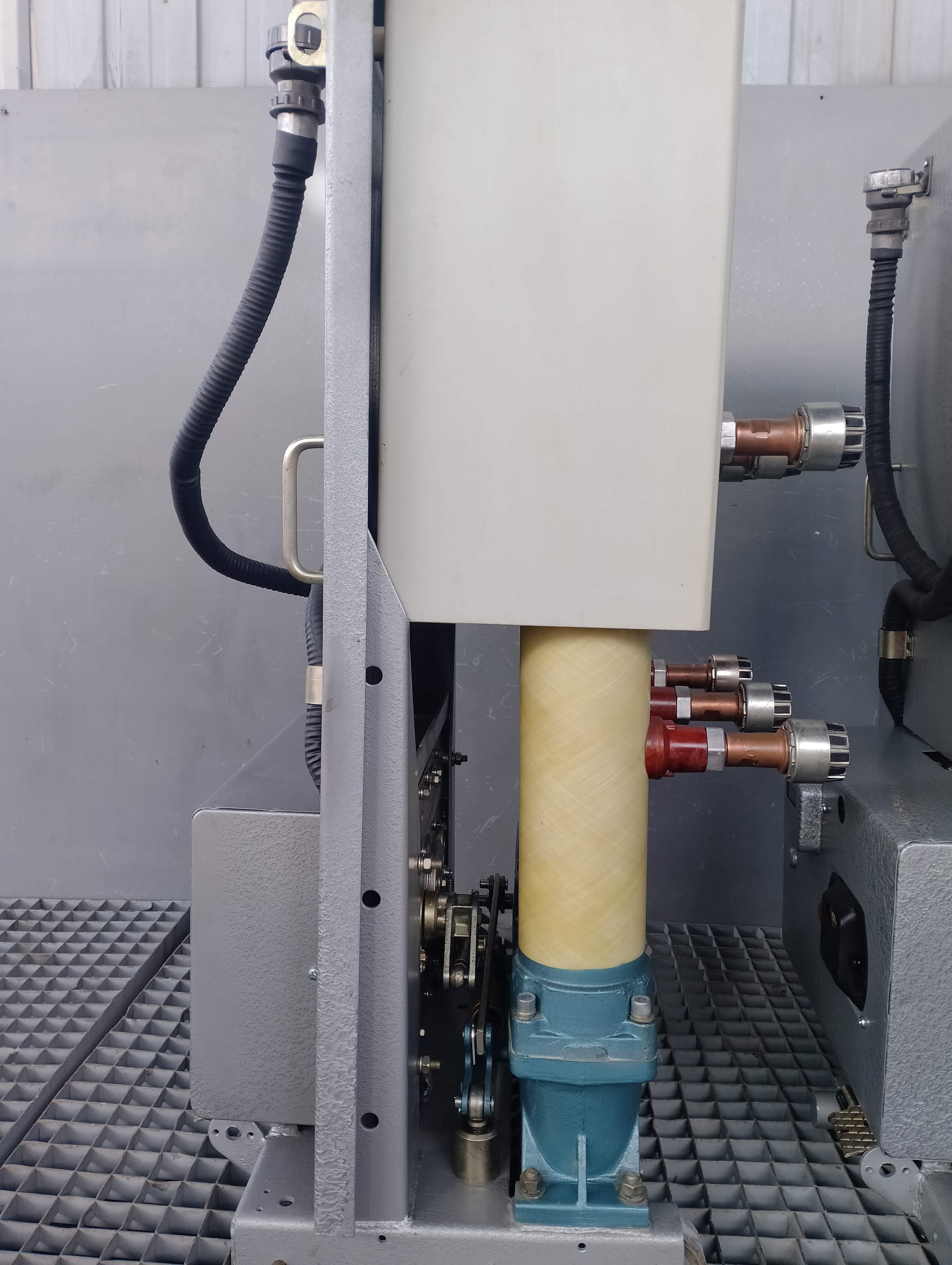

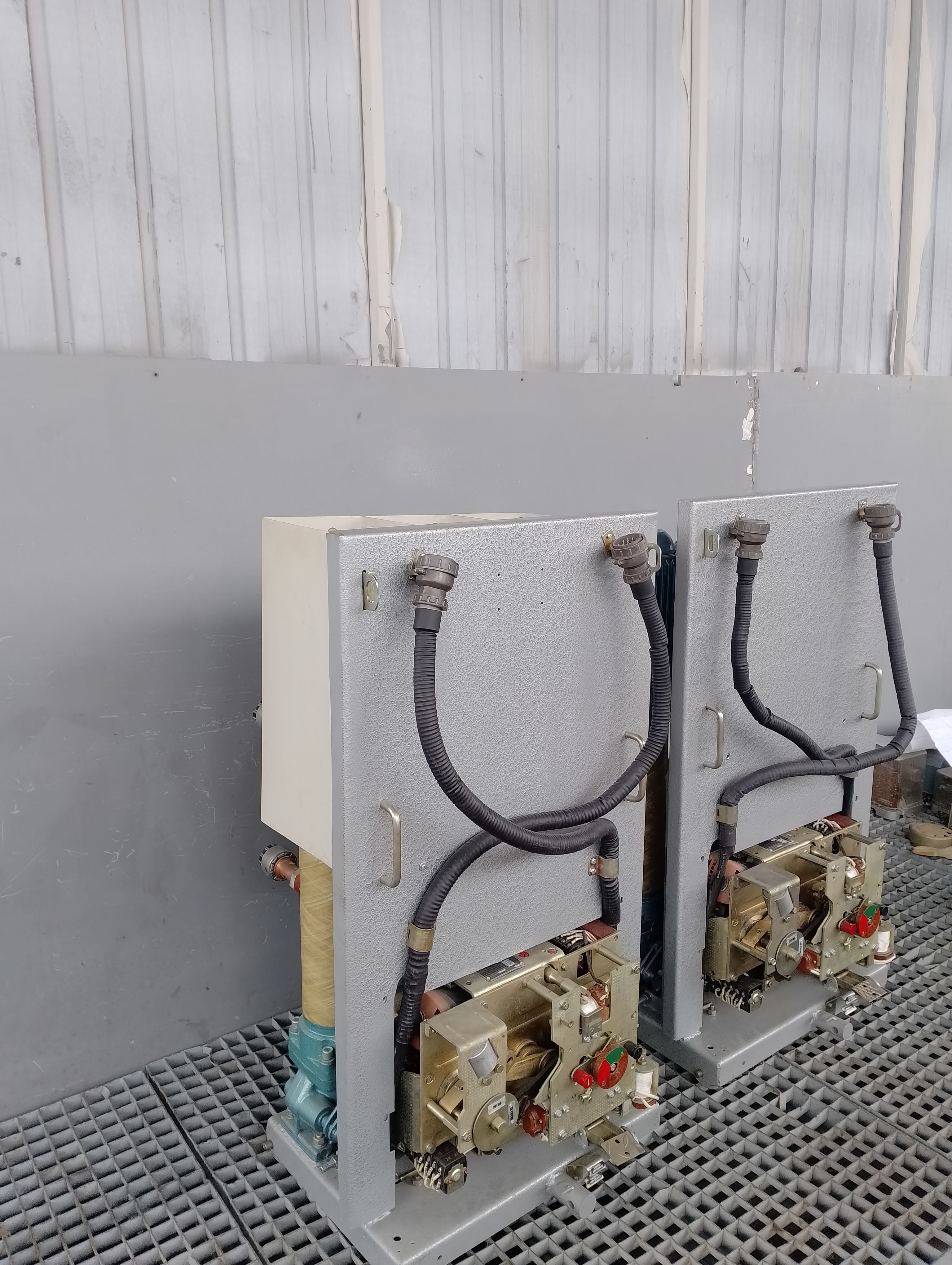

Выключатель ВК-10

Выключатель ВК-10

Выключатель ВК-10
Выключатель ВК-10
Выключатель ВК-10

Выключатель ВК-10

в наличии

Выключатели типа ВК-10 колонкового типа относятся к типу маломасляных и представляют собой трехполюсный коммутационный аппарат, предназначенный для работы в закрытых установках переменного тока высокого напряжения частотой 50 гц. Управление выключателями осуществляется встроенным пружинным приводом.

Структура условного обозначения выключателя ВК-10

пример: выключатель ВК-10-20/630, ВК-10-20/1000, ВК-10-31,5/1600

В – выключатель.

К – колонкового типа

10 – номинальное напряжение, кВ.

20, 31,5 - номинальный ток отключения, кА.

630; 1000, 1600 – номинальный ток, А.

Устройство выключателя ВК-10

Выключатели ВК-10 по конструкции в зависимости от номинального тока и номинального тока отключения имеют отличия по исполнению полюсов. Выключатели на номинальные токи 630 и 1000 А с номинальным током отключения 20 кА выполнены с полюсами в цельном изоляционном цилиндре, все выключатели с номинальным током отключения 31,5 кА и номинальным током 1600 А имеют в верхней части металлические ребристые корпуса, а снизу - полюса из изоляционного цилиндра. Выключатель имеет меньшие габариты в сравнении с выключателем ВМПП и ВМПЭ.

Выключатель управляется дистанционно или вручную двигательным-пружинным приводом косвенного действия. Операция включения выключателя осуществляется за счет энергии, предварительно запасенной включающими пружинами привода. Отключение выключателя осуществляется за счет энергии, запасенной отключающей пружиной выключателя при включении. Выключатель ВК-10 представляет собой конструкцию полностью собранного выдвижного элемента, применяемого в шкафах КРУ КМ-1. В других конструкциях КРУ (например, К-47, К-49, К-104) у выключателей заменяется фасадная перегородка, которая не обладает достаточной для этих КРУ механической прочностью.

Выключатель ВК-10 состоит из сборного основания, трех полюсов, пружинного привода, фасадной перегородки, двух штепсельных разъемов по 20 цепей каждый, съемной пластины для подъема шторного механизма шкафа КРУ и изоляционного кожуха для выключателей с полюсами, имеющими металлические корпуса.

Рама основания имеет: боковые стойки, к которым крепится привод выключателя; педаль для управления фиксатором выдвижного элемента в рабочем или контрольном положении его в КРУ; контакт для заземления выдвижного элемента в корпусе шкафа КРУ и корпус механизма полюсов. Корпус выполнен литым на все три полюса, внутри на каждый полюс имеется механизм перемещения подвижного стержня (контакта) выключателя, состоящего из двух рычагов (наружного и внутреннего), жестко укрепленных на общем валу. Вал в каждом полюсе установлен на подшипниках скольжения и имеет уплотнения с защитными шайбами. Наружные рычаги вала механизма трех полюсов связаны с общей тягой, соединены с отключающей пружиной и при помощи регулируемой тяги - с рычагом привода. На основании закреплен масляный буфер для смягчения ударов в процессе отключения выключателя.

Техническая характеристика

Значение

1. Номинальное напряжение, кВ

10

2. Наибольшее рабочее напряжение, кВ

12

3. Номинальный ток, А

630, 1000, 1600

4. Номинальный ток отключения, кА

20 (31,5)

5. Предельный сквозной ток, кА:

   а)  начальное эффективное значение периодической

     составляющей

20 (31,5)

  б)  амплитудное значение

52 (80)

6. Предельный ток термической устойчивости для промежутка времени 4c, кА

20 (31,5)

7. Минимальная бестоковая пауза при автоматическом повторном включении (АПВ), с

0,5

8.  Собственное время отключения выключателя с приводом, с, не более

0,05

9. Время отключения выключателя с приводом, с, не более

0,07

10. Собственное время включения выключателя с приводом, с, не более

0,075

11. Номинальное напряжение электромагнитов включения YАС и отключения YАТ, YАV, В:

          постоянного тока

          переменного тока

24; 48; 110; 220

100; 127; 220; 380

12. Пределы напряжения на зажимах электромагнитов управления  в процентах от номинального напряжения:

          YАС

          YАТ, YАV

80…100

65…120

13. Ток срабатывания электромагнитов отключения YАА, А

3; 5

14. Номинальное напряжение электродвигателя для заводки рабочих пружин привода, В:

          постоянного тока

          переменного тока

110; 220

127; 220

15. Пределы напряжения на зажимах электродвигателя заводки рабочих пружин привода в процентах от номинального напряжения

80…110

16. Время заводки рабочих пружин привода при минимальном напряжении, с, не более

15

17. Число операций включения, которые способен совершить привод при полностью заведенных рабочих пружинах без их подзаводки

1

18. Габаритные размеры, мм

          высота

          ширина

          глубина

1158

640

626

19. Масса выключателя без масла, кг

160…179

20. Масса масла, кг

12
